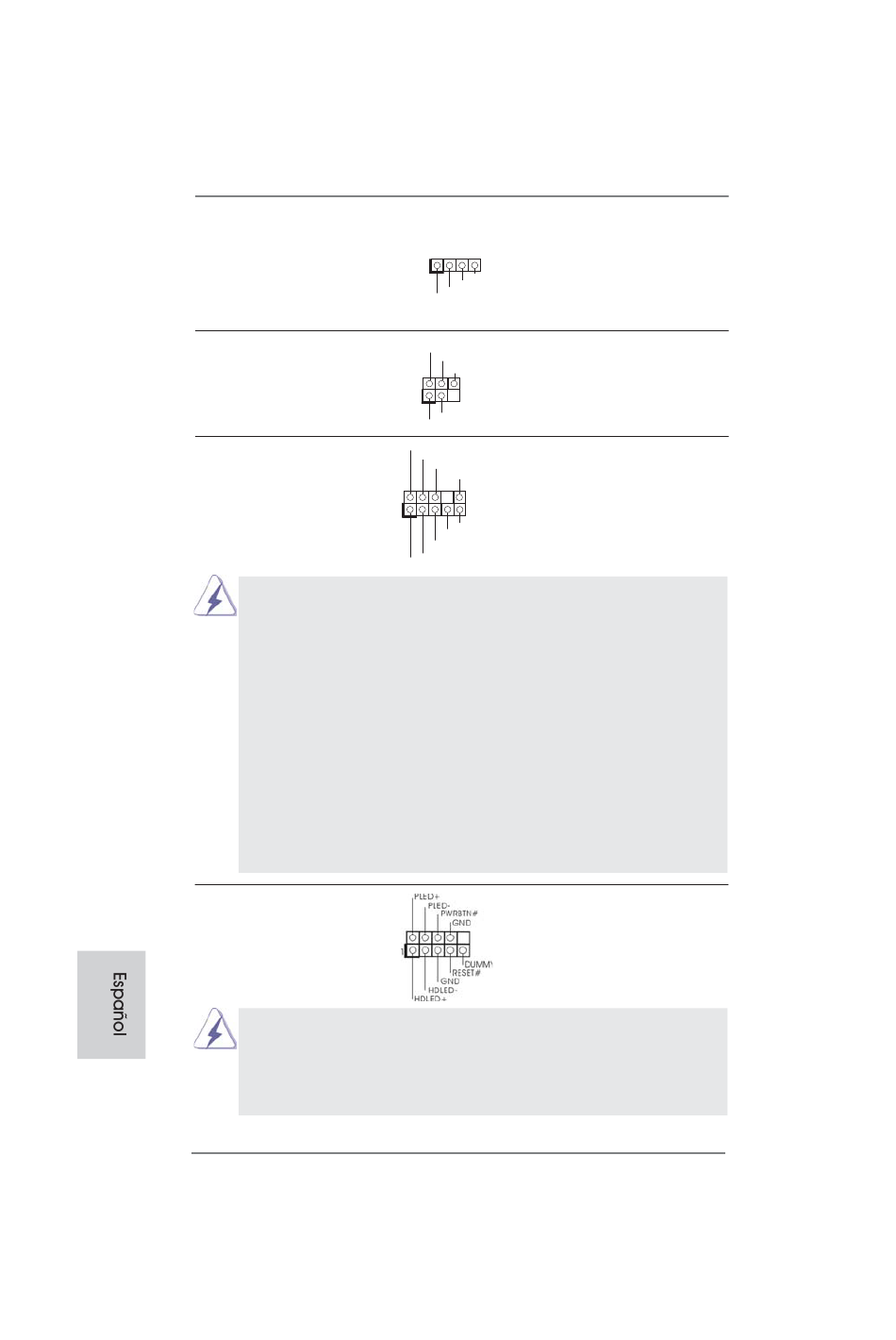

Base de conexiones del módulo de
infrarrojos para el consumidor
(4-pin CIR1)
(vea p.2 o 3, N. 12)
Cabezal de Módulo Infrarrojos
(5-pin IR1)
(vea p.2 o 3, N. 10)
Conector de audio de
panel frontal
(9-pin HD_AUDIO1)
(vea p.2 o 3, N. 19)
1. El Audio de Alta Defi nición soporta la detección de conector, pero
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido
Cabezal de panel de sistema
(9-pin PANEL1)
(vea p.2 o 3, N. 11)
Conecte el interruptor de alimentación, el interruptor de restablecimiento
y el indicador de estado del sistema situados en el chasis con esta
cabecera en función de las siguientes asignaciones de contacto. Preste
atención a los contactos positivos y negativos antes de conectar los
cables.
72
ASRock AD2700-ITX / AD2500-ITX Motherboard
1
GND
IRTX
IRRX
ATX+5VSB
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
el cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC'97.
E. Activación del micrófono frontal.
Acceda a la fi cha "FrontMic" (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante "Recording
Volume" (Volumen de grabación).
Esta base de conexiones se
puede utilizar para conectar
receptor remoto.
Este cabezal soporta un
módulo infrarrojos de
transmisión y recepción
wireless opcional.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
Este cabezar acomoda varias
dunciones de panel frontal de
sistema.
