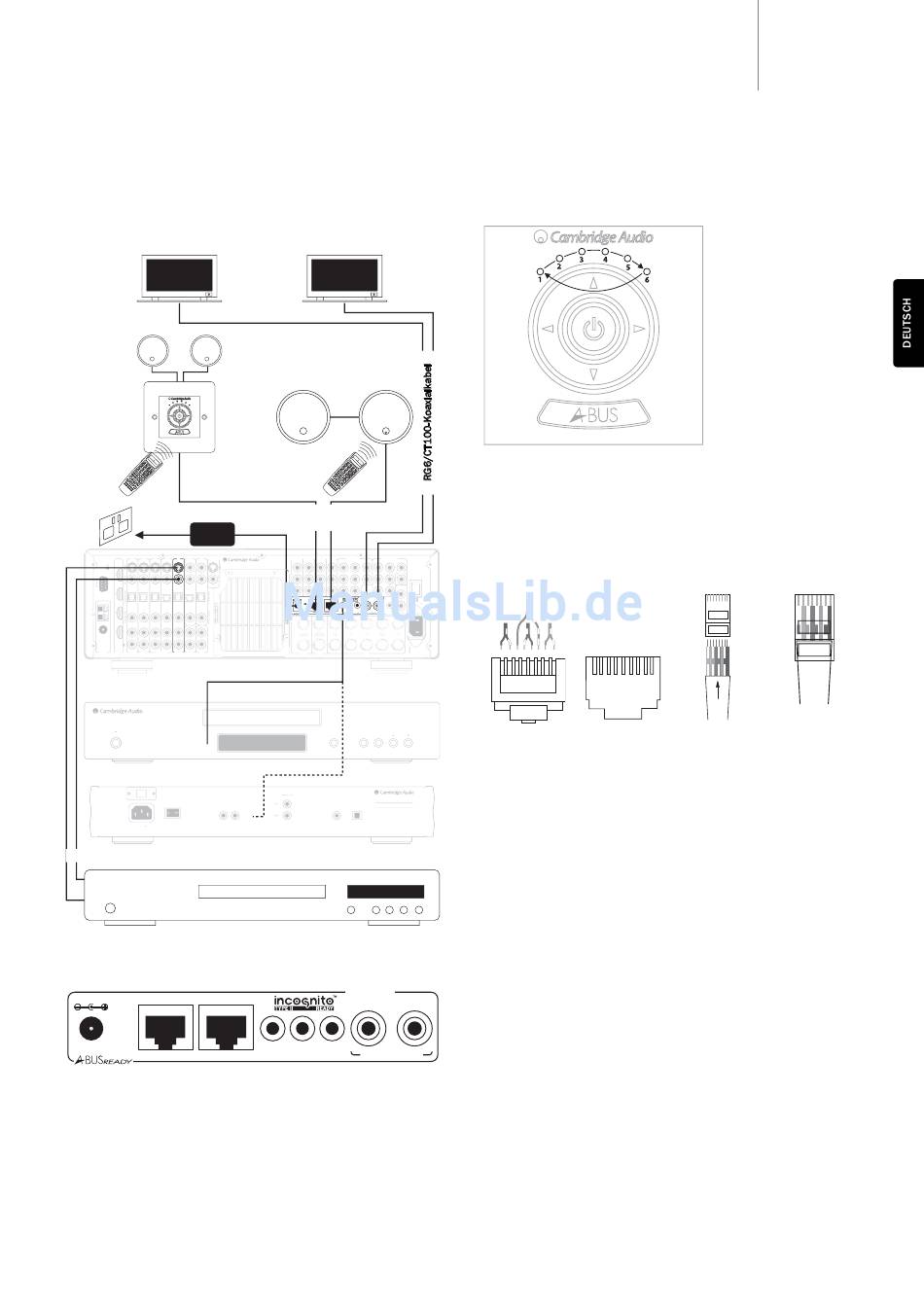

Mehrraum-Anschlüsse
Der 650R besitzt Incognito Ready TM -/A-BUS
Systeme gesteuert werden können. Eine oder zwei verstärkte Tastaturen können an den
650R (mithilfe eines Cat5/5e-Kabels und RJ45-Stecker) angeschlossen werden, um
Mehrraum-Audio in ein oder zwei sekundären Räumen oder Zonen zu bieten. Die
Tastaturen werden über eine externe Energieversorgungseinheit (ebenfalls erforderlich)
über die Cat5/5e-Kabel mit Strom versorgt. In den sekundären Räumen ist kein
Stromanschluss erforderlich.
Fernsehgerät/
SS10-Lautsprecher, die über
das Lautsprecherkabel
verbunden sind
KP10-EU-
Tastatur
LR10
PS5
In In In Out Out In In Out In TV/Mon Out
Designed in London, England
Service 2
azur 650R AV Receiver
Service 1 L
Normal
R
AM 300Ω
Rec 2 CD
L L
In In
FM 75Ω R
R
Tuner HDMI Video 1 Video 2 Recorder 1 BD/DVD BD/DVD Rec 2 Aux
IR10
Standby / On
Kabel mit Mini-Stecker
Control Bus
Mains Voltage Selector Switch 115V/230V AC 50/60H
In Out
On Power Off
Power AC
Composite Video- oder S-Video-Anschlüsse
Der 650R ist ein Incognito Ready Type II, was bedeutet, dass die Tastaturen unabhängig
vom Verstärker zum Anpassen der Lautstärke, des Basses und der Höhen usw.
verwendet und unabhängig ein- und ausgeschaltet werden können. Beide Tastaturen
können jedoch nur die Signale der selben Quelle empfangen.
PSU 24V DC In Keypad 1 Keypad 2
Use
approved
PSU only
International Patent Pending LeisureTech Electronics Pty Ltd
Der 650R besitzt auch Composite Video-Ausgänge für die 2. und 3. Zone, womit möglich
ist, dass die zusätzlichen Zonen auch Videosignale empfangen können. Der 650R kann
entweder Composite Video-, S-Video- oder Component-Eingänge als Quellen verwenden,
um die Signale in die Unterzonen zu leiten, da er sie auf ein Composite-Signal aber nicht
von HDMI-Quellen kodieren kann. Stellen Sie bei HDMI-Quellen einfach eine zusätzliche
parallele analoge Videoverbindung zum Eingang dieser Quelle her.
TM Ready-Ausgänge, mit denen Mehrraum-
Monitor
SS10 AS10
LR10
Cat5/5e-Kabel
(bis zu 30 m)
TV/Mon Out BD/DVD Video 1/2 Recorder 1 7.1 Direct In 7.1 Preamp Out
Max Power Consumption:
1400W Y Y Y Y L R C L R C
Power Rating:
220-230V AC 50/60H
Cb/Pb Cb/Pb Cb/Pb Cb/Pb SL SR SW SL SR SW SW
Power
On
Cr/Pr Cr/Pr Cr/Pr Cr/Pr SBL/SB SBR SBL/SB SBR
In
Off O
Multi- Multi Multi-
Room Room Room
PSU 24V DC In PSU 24V DC In Keypad 1 Keypad 1 Keypad 2 Keypad 2
Use Use In Out
approved approved
PSU only PSU only
Power AC
A-BUS® US Patent 7,1 81,023, 6,389,139 IR1 IR2 IR3 1 Video Out 2
EP Patent 1004222
7.1 7 1 6.1 6 1 5.1 5 1
650R
azur
Compact Disc Player
Open Play Skip
Close Pause Stop Scan
640C V2
Designed in London, England
Digital Outputs azur 640C V2.0 Compact Disc Player
Left
Max Power Consumption : 18W
www.cambridge-audio.com
Right
Line Output S/P DIF Toslink
Co-axial Optical
DVD-Player
Multi-Room
IR1 IR2 IR3 1 Video Out 2
A-BUS ist eine Norm, die eine Kompatibilität zwischen verschiedenen Herstellern
erlaubt, also können auch A-BUS-kompatible Tastaturen anderer Hersteller verwendet
werden. Wenn Sie unsere Incognito KP10-Tastatur verwenden, haben Sie Zugriff auf
einige zusätzliche Funktionen wie z. B. das Ändern der Quelle von der Tastatur aus.
Verbindungen an die Incognito Ready
über ein Cat-5-Kabel (mit einem RJ45-Stecker) hergestellt. Der RJ45-Stecker muss
gemäß der Norm EIA/TIA 568A verdrahtet sein.
Um die Quell-Geräte aus entfernten Räumen steuern zu können, wird in eine der Infrarot-
Buchsen ein IR-Emitter (IR10) auf der Rückseite des Geräts gesteckt und dann über das
IR-Fenster des Quell-Geräts verbunden. Alternativ kann bei unseren eigenen Produkten,
die IR-Emitter-Eingänge besitzen, ein entsprechendes Kabel (Mini-Stecker auf Mini-
Farben der Leitungen:
1. grün/weiß
2. grün
1
8 7 6 5 4 3 2 1
640C
Steckeransicht von Blick in die Buchse
Kontaktseite
Stecker) verwendet werden. Befehle, die über die Tastatur empfangen werden, können
nun an das Quell-Gerät über den 650R gesendet werden.
Sie können dann die Quell-Geräte aus entfernten Räumen mithilfe der eigenen
Fernbedienungen des Geräts oder über eine programmierbare Fernbedienung steuern.
Die Incognito LR10 kann die Tastaturen steuern und die Steuercodes der Fernbedienung
„lernen" (einschließlich die anderer Hersteller) und den Quellen-Eingang am 650R
ändern usw.
Weitere Informationen zum Incognito-Mehrraumsystem erhalten Sie von Ihrem örtlichen
Cambridge Audio-Händler oder auf der Website unter www.cambridge-audio.com.
Azur
Reihenfolge der Auswahl:
1. Radio
2. CD
3. BD/DVD
4. Video 1
5. Video 2
6. Rec 1
Lokal 1 - Aux*
Lokal 2 - Rec 2*
*Die Auswahl der lokalen Quelle
muss auf der Tastatur aktiviert
sein.
TM TM
-/A-BUS Ready-Ausgänge des 650R werden
3. orange/weiß 6. orange
4. blau 7. braun/weiß
5. blau/weiß 8. braun
2 3 4 5 6 7 8
Kabelpaare
zusammenfassen,
kürzen und in den
RJ45-Stecker
einstecken
650R
Crimpen Sie die
Kabel korrekt.
