HDMI-Eingangsanschlüsse
HDMI (High-Definition Multi-Media Interface; hochauflösende Multimedia-Schnittstelle)
ist ein Digitalanschluss, über den sowohl Audio- als auch Videosignale übertragen
werden. Durch eine direkte digitale Übertragung des Video- und Audiosignals und die
Unterstützung für verschiedene Arten von High Definition-Audio ist dies in punkto Sound-
Qualität die beste Anschlussart. Die 3 HDMI-Eingänge können den BD/DVD-, Video 1-,
Video 2- oder Recorder 1-Quellen zugewiesen werden. Weitere Informationen hierzu
finden Sie später im Kapitel „Zuweisen von HDMI-Quellen).
Die DVI-Ausgabe lässt sich durch einfaches Verwenden eines DVI-auf-HDMI-Adapters
realisieren, da beide Verbindungstypen kompatibel sind. Wenn Sie den DVI-Ausgang
verwenden, wird nur das Videosignal an das Fernsehgerät bzw. an den Monitor geleitet.
Sie müssen dazu eine Verbindung mit einem Koaxial- (SPDIF) oder optischen Kabel
(Toslink) zwischen der Quelle und dem 650R herstellen, damit Audiosignale empfangen
und Surround-Sound-Signale dekodiert werden können.
Service 2
Service 1
Normal
HDMI-
Kabel
AM 300Ω
FM 75Ω
Tuner
HDMI
HDMI
Set-Top-Box mit HDMI-Ausgang
Analoge Video-Eingangsanschlüsse
Am 650R können drei analoge Videoverbindungen hergestellt werden:
1. Composite - Anschluss über ein 75-Ohm-Video-Phono-Kabel (Cinch - Cinch).
2. S-Video - Anschluss über S-Video-Kabel.
3. Komponentenvideo - Anschluss über 75-Ohm-Komponentenvideokabel (3x Cinch - 3x
Cinch).
Dies ist für Quellen, die HDMI unterstützen, immer die beste Lösung. Weitere
Informationen finden Sie in einem späteren Kapitel.
Video-Player
1
Service 2
Service 1
Normal
AM 300Ω
L
FM 75Ω
R
Tuner
HDMI
Spielkonsole
Blu-ray-Player mit HDMI-Ausgang
In
In
In
Out
Out
In
Out
In
TV/Mon Out
Designed in London, England
azur 650R AV Receiver
L
R
Rec 2
CD
L
L
In
In
R
R
Video 1
Video 2
Recorder 1
BD/DVD
Rec 2
Aux
2
In
In
In
In
In
Out
Out
In
In
Out
In
TV/Mon Out
Designed in London, England
azur 650R AV Receiver
L
R
Rec 2
CD
L
In
In
R
ODER
Video 1
Video 1
Video 2
Video 2
Recorder 1
BD/DVD
BD/DVD
Rec 2
Aux
1
2
Hinweis: Der 650R kann ein HDMI-Videosignal nicht in ein analoges Videosignal abwärts
dekodieren. Wenn Sie eine HDMI-Verbindung zum Gerät herstellen möchten und das
gleiche Quellmaterial in den Zonen Zwei und Drei ansehen möchten (dazu sind die
Incognito-Tastaturen und die Energieversorgungseinheit erforderlich; mehr hierzu in
späteren Kapiteln), sollten Sie eine zusätzliche parallele analoge Videoverbindung von
der gleichen Quelle herstellen, die in Zone 2 verwendet wird.
Beinahe alle BD/DVD-Player usw. besitzen neben den HDMI-Ausgängen zusätzliche
analoge Videoausgänge, sodass diese Verbindung leicht hergestellt werden kann.
Max Power Consumption:
TV/Mon Out
BD/DVD
Video 1/2 Recorder 1
7.1 Direct In
1400W
Y
Y
Y
Y
L
R
C
Power Rating:
220-230V AC ~ 50/60Hz
Cb/Pb
Cb/Pb
Cb/Pb
Cb/Pb
SL
SR
SW
Cr/Pr
Cr/Pr
Cr/Pr
Cr/Pr
SBL/SB
SBR
Multi-
Multi
Room
Room
PSU 24V DC In
Keypad 1
Keypad 2
Use
approved
PSU only
7.1
7 1
6 1
6.1
5 1
5.1

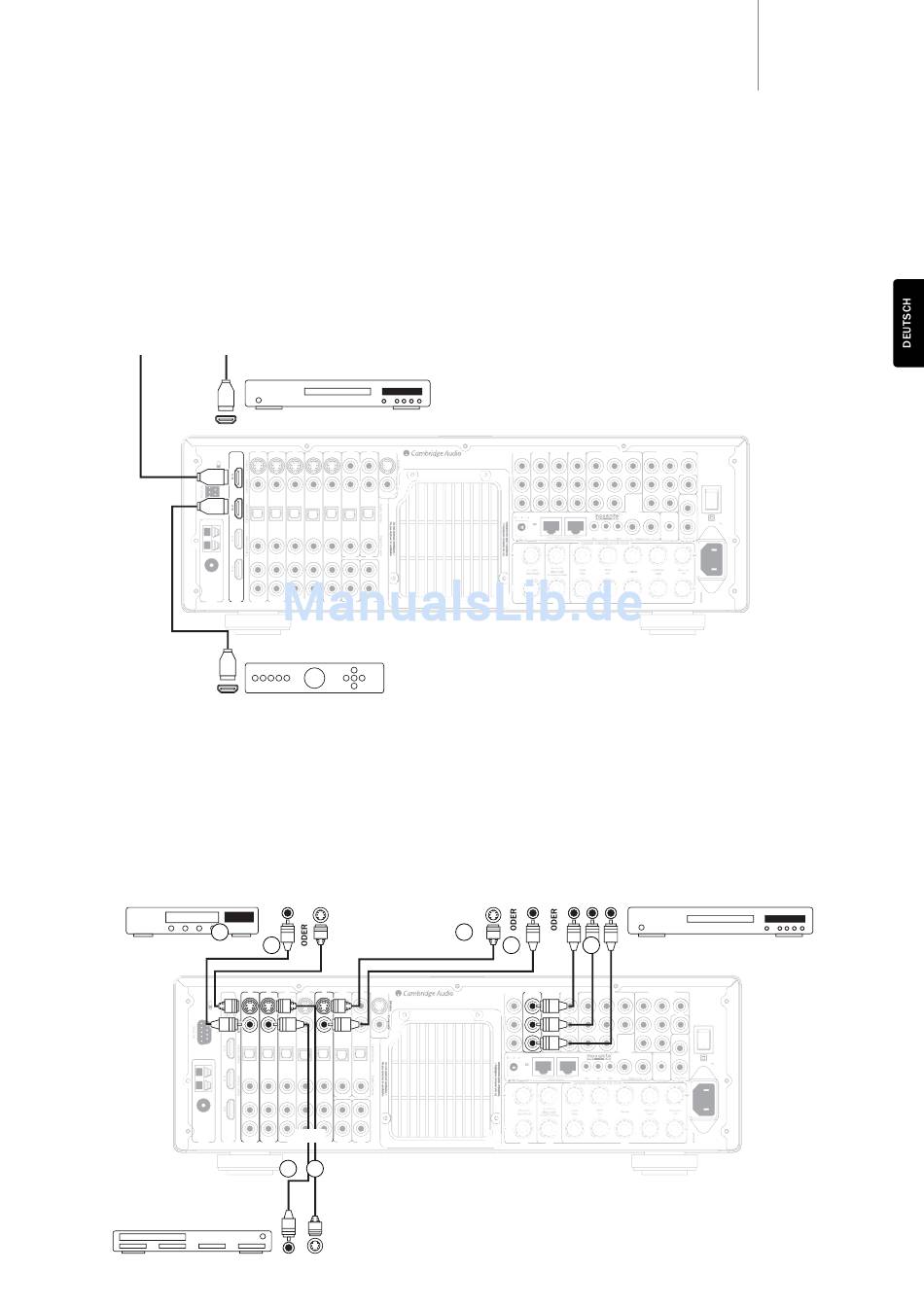

Beispiel: Blu-ray-Player und Set-Top-Box sind beide dem HDMI-Eingang
zugewiesen.
Bei Quellen, die nur analoge Videosignale unterstützen, empfehlen wir für die beste
Bildqualität, Verbindungen mittels Component Video oder über S-Video und Composite
Video herzustellen. Composite Video-Verbindungen stellen die qualitativ schlechteste
Lösung dar.
Der 650R kann analoge Videosignale in andere Formate und auch in HDMI zur Ausgabe
auf den Hauptfernsehgeräten/-Bildschirmen und an den Ausgängen der Incognito-
Zonen 2/3 hoch- bzw. herunterkonvertieren (dazu sind die Incognito-Tastaturen und die
Energieversorgungseinheit erforderlich; mehr hierzu in späteren Kapiteln). Damit
können Sie alle Formate verwenden, die Ihre Quelle unterstützt.
2
1
3
TV/Mon Out
BD/DVD
BD/DVD
Video 1/2 Recorder 1
7.1 Direct In
Max Power Consumption:
Y
Y
Y
Y
Y
L
R
C
1400W
Power Rating:
220-230V AC ~ 50/60Hz
Cb/Pb
Cb/Pb
Cb/Pb
Cb/Pb
Cb/Pb
SL
SR
SW
Cr/Pr
Cr/Pr
Cr/Pr
Cr/Pr
Cr/Pr
SBL/SB
SBR
Multi
Multi-
Room
Room
PSU 24V DC In
Keypad 1
Keypad 2
Use
approved
PSU only
7 1
7.1
6.1
6 1
5 1
5.1
Azur
650R
7.1 Preamp Out
L
R
C
SL
SR
SW
SW
Power
On
SBL/SB
SBR
In
O
Off
In
Out
Power AC
DVD-Player
7.1 Preamp Out
L
R
C
SL
SR
SW
SW
Power
On
SBL/SB
SBR
In
Off
O
In
Out
Power AC
11
