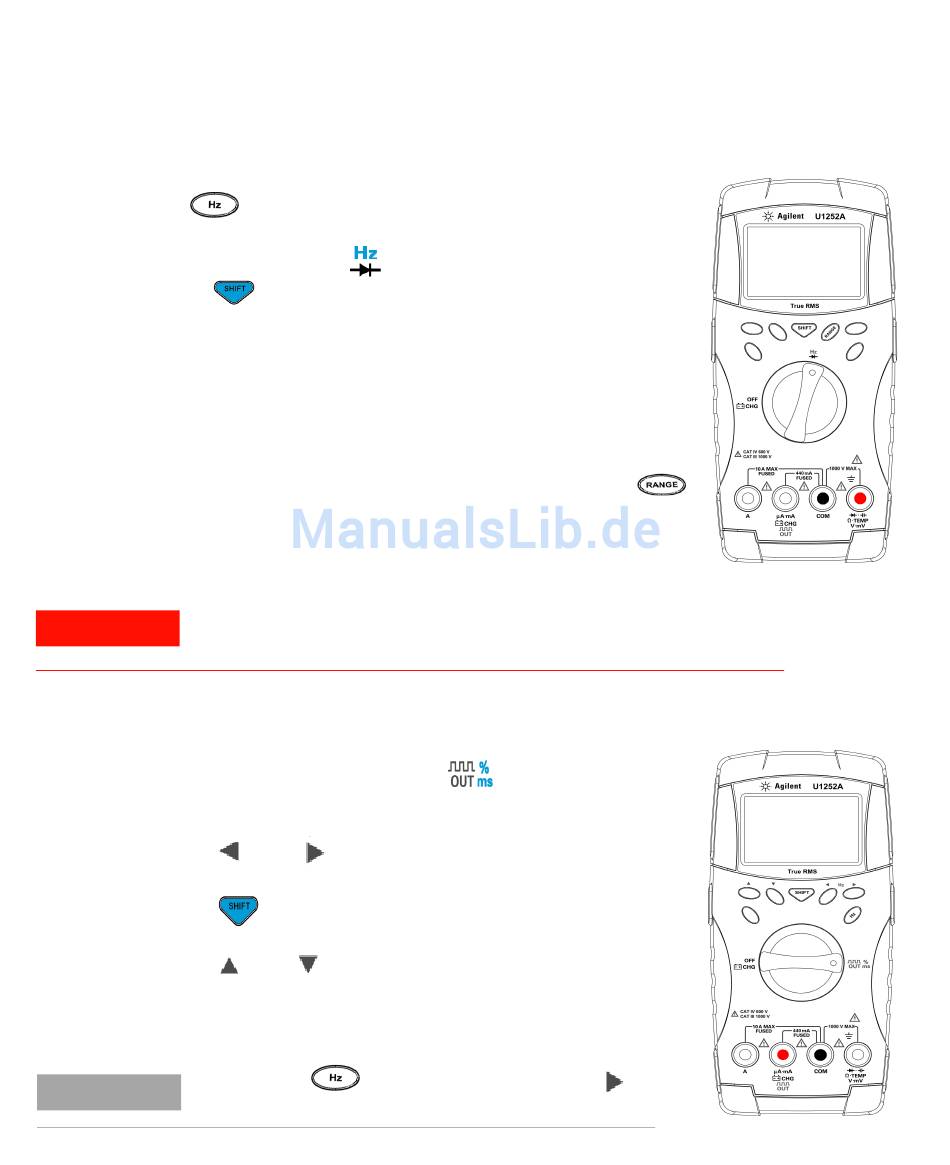

Frequenz- und Frequenzzählermessungen
Frequenzmessung
Bei AC/DC-Spannungs- oder AC/DC-Stromstärkemessungen können
Sie die zugehörige Frequenz messen, indem Sie zu einem beliebigen
Zeitpunkt auf
Frequenzzählermessung
1 Richten Sie den Drehregler auf
2 Drücken Sie auf
auszuwählen. „–1–" auf der Sekundäranzeige bedeutet, dass die
Eingabesignalfrequenz durch 1 dividiert wird. Dies ist für einen
höheren Frequenzbereich bis zu 2 MHz geeignet.
3 Verbinden Sie die roten und schwarzen Messleitungen entsprechend
mit den Eingabeanschlüssen V (rot) und COM (schwarz).
4 Testen Sie die Testpunkte und lesen Sie die Anzeige.
5 Wenn die Messwerte instabil oder gleich null sind, drücken Sie
um eine Division der Eingangssignalfrequenz durch 100 auszuwählen.
Dies ist für einen höheren Frequenzbereich von bis zu 20 MHz geeignet.
6 Das Signal liegt außerhalb der Spezifikation, wenn die Messwerte nach
Schritt 5 immer noch instabil sind.
Verwenden Sie den Frequenzzähler für Niedrigspannungsanwendun-
WARNUNG
gen. Verwenden Sie den Frequenzzähler nie für Netzleitungssysteme.
Rechteckwellenausgabe (nur für U1252A)
1 Drehen Sie den Drehregler in die Position
Standardwerkseinstellung ist 600 Hz auf der Sekundäranzeige
und 50% des Arbeitszyklus auf der Primäranzeige.
2 Drücken Sie auf
Frequenzen zu wechseln (28 Frequenzen stehen zur Auswahl).
3 Drücken Sie auf
Arbeitszyklus (ms) auszuwählen.
4 Drücken Sie auf
Der Arbeitszyklus kann für 256 Schritte eingerichtet werden, und
jeder Schritt beträgt 0,390625%. Die Anzeige gibt nur die beste
Auflösung mit 0,001% an.
Drücken von
HINWEIS
Schnellstarthandbuch zu U1251A und U1252A
drücken.
ein.
, um die Frequenzzählerfunktion (Hz)
oder
, um zwischen den verfügbaren
, um auf der Primäranzeige einen
oder
, um den Arbeitszyklus anzupassen.
ist identisch mit Drücken auf
. Die
.
,
