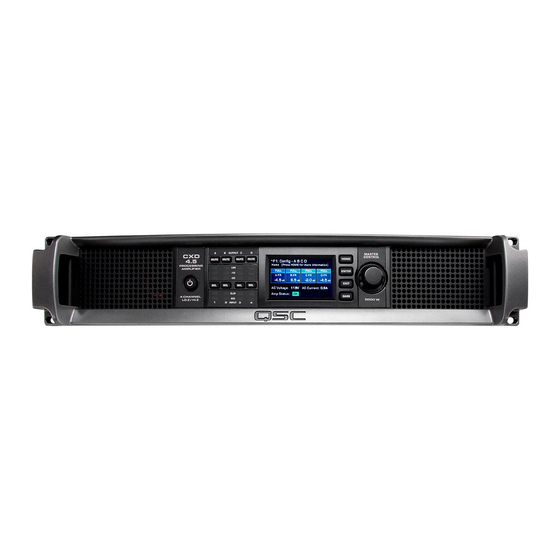

CXD Amplifier
Quick Start Guide
The term "WARNING!" indicates instructions regarding personal safety. If the instructions are not followed the result may be bodily injury or death.
The term "CAUTION!" indicates instructions regarding possible damage to physical equipment. If these instructions are not followed, it may result in
damage to the equipment that may not be covered under the warranty.
The term "IMPORTANT!" indicates instructions or information that are vital to the successful completion of the procedure.
The term "NOTE" is used to indicate additional useful information.
The lightning flash with arrowhead symbol in a triangle is to alert the user to the presence of un-insulated "dangerous" voltage within
the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to humans.
The exclamation point within an equilateral triangle is to alert the user to the presence of important safety, and operating and
maintenance instructions in this manual.
NOTEE: This Quick Start Guide is based on the basic configuration as the amplifier comes from the factory: four separate inputs
and four separate outputs. For detailed instructions for custom configurations refer to the CXD User Guide (TD-000367).
Installation
The following steps are written in the recommended installation order.
Rack-Mount the Amplifier
The CXD Series amplifiers are designed to mount in a standard rack-mount unit. The amplifiers are 2RU high. The CXD4.3 and CXD4.5 are 381 mm (15
in) deep, while the CXD4.2 is 229 mm (9 in) deep.
1. Secure the amplifier in the rack with eight screws (not supplied)—four in front and four in back. For complete instructions, refer to TD-000050 Rear
Rack Ears Installation Guide, which can be found on the QSC website (www.qsc.com)
AATIONNE: Be sure that nothing blocks the front or rear ventilation openings and that each side has a clearance of at least
2 cm.
A Mains
ARNINNNE: When the AC power is on, there may be potentially dangerous voltage
at the output terminals. Be careful not to touch these contacts. Turn off the AC mains
disconnect switch prior to making any connections.
1. Make sure the power switch on the rear of the amplifier is off.
2. Connect the IEC power cord to the AC receptacle.
ARNINNNE: Do not turn the amplifier on yet.
TD-000350-00-E
*TD-000350-00*
EXPLANATION OF TERMS AND SYMBOLS
(Figure 1)
— Figure 1 —
Inhaltsverzeichnis
loading

Verwandte Anleitungen für QSC CXD

Inhaltszusammenfassung für QSC CXD

  • Seite 11 (только для США) (800) 772-2834) для получения копии по почте. © 2013-2019 QSC, LLC. All rights reserved. QSC and the QSC logo are trademarks of QSC, LLC in the U.S. Patent and Trademark Office and other countries. All other trademarks are the property of their respective owners.
  • Seite 22 бесплатному телефону (только для США) (800) 772-2834) для получения копии по почте. © 2013-2019 QSC, LLC. Reservados todos los derechos. QSC y el logotipo de QSC son marcas comerciales registradas de QSC, LLC en la Oficina de Patentes y Marcas Comerciales de EE. UU. y en otros países. Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
  • Seite 33 получения копии по почте. © 2013–2019 QSC, LLC. Tous droits réservés. QSC et le logo QSC sont des marques de QSC, LLC déposées auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. Toutes les autres marques commerciales appartiennent à leur propriétaire respectif.

  • Seite 34: Rack-Einbau Des Verstärkers

    Die folgenden Schritte spiegeln die empfohlene Installationsreihenfolge wider. Rack-Einbau des Verstärkers Die Verstärker der Serie CXD sind für die Befestigung in einer standardmäßigen Rack-Montageeinheit vorgesehen. Die Verstärker sind 2 Rack-Einheiten hoch; der CXD4.3 und CXD4.5 sind 381 mm tief, während der CXD4.2 229 mm tief ist.

  • Seite 35: Settings Can Be Configured For

    — Abb. 5 — Ausgänge Die CXD-Verstärker haben vier konfigurierbare Ausgänge. Sie können die Leistung festlegen, Ausgänge (überbrückt und parallel) kombinieren und das DSP für jeden Ausgang einstellen. Wenn die Ausgangskonfiguration des Verstärkers geändert wird, ändern sich auch die von Relais gesteuerten Ausgangsklemmen entsprechend.

  • Seite 36: Überbrückte (A+B) Und Separate

    2. Die Lautsprecherkabel je nach den Anforderungen Ihrer Verstärkerkonfiguration mit dem 8-poligen Euro-Stecker verbinden (Abb. 6 bis einschl. Abb. 8). Wenn Kanäle kombiniert werden, empfiehlt QSC, zwischen den elektrisch gleichen Ausgangsklemmen Steckbrücken anzuschließen. Siehe Abb. 9 und die WARNUNG über der Abbildung. 3. Die 8-polige Euro-Steckbuchse, wie in Abb. 9 dargestellt, am Stecker an der Rückseite des...
  • Seite 37 Verstärkerbedienung EXIT-Taste (Beenden) EXIT • Navigiert aus der Menüstruktur und Parameterauswahl heraus. • Durch Drücken der EXIT-Taste im Bearbeitungsmodus wird der vorherige Wert wiederhergestellt, und der Bearbeitungsmodus wird beendet. OUTPUT MASTER CONTROL MUTE MUTE MUTE MUTE HOME-Taste HOME • Durch Drücken der HOME-Taste bei gleichzeitiger Anzeige HOME ENTER des Home-Bildschirms wird der alternative Home-Bildschirm...

  • Seite 38: Menüstruktur

    Kennwort Verzögerung Begrenzer Array-Korrektur* Lautsprecher belasten *Nur für QSC-Leitungsarrays. Lautsprecher speichern Netzstrom ein Nach dem Verbinden der Ausgänge mit den Lautsprechern können Sie den Lautsprecher einschalten. 1. Stellen Sie sicher, dass die Ausgangsverstärkungseinstellungen für alle Audioquellgeräte (CD-Player, Mischpulte, Instrumente usw.) auf die niedrigste Leistung (max.

  • Seite 39: Voreinstellungen

    — Abb. 14 — Voreinstellungen Die CXD-Verstärker werden von Voreinstellungen gesteuert. Um die Verstärker optimal nutzen zu können, müssen Sie das Prinzip hinter den Voreinstellungen verstehen. Im Zusammenhang mit den CXD-Verstärkern ist eine Voreinstellung eine Kombination aus Verstärkerkonfiguration (Ein- und Ausgänge), DSP- und Lautsprecherzuweisungen.

  • Seite 40: Voreinstellungsassistent

    HIN EISE: Die in diesem Verfahren dargestellten Strompegel stammen, wenn nichts anderes angegeben ist, vom CXD4.3. Beim CXD4.2 ist der Strompegel geringer, beim CXD4.5 größer. Alle Einzelheiten sind im CXD-Benutzerhandbuch, TD-000367, enthalten. HOME > PRESETS (VOREINSTELLUNGEN) > PRESET WIZARD (VOREINSTELLUNGSASSISTENT) > ENTER (EINGABE) S HRITT 1 —...
  • Seite 41 Zur Auswahl eines Lautsprechermodells abrollen: Output: Lautsprecher ab. Sie müssen vor Auswahl von Band und Zum Bestätigen drücken: Speaker: QSC AP-5152 ENTER Filter einen Lautsprecher auswählen. Full Range Zur Auswahl von (Band, Filter) abrollen: Band: Wenn alle Lautsprecher...

  • Seite 42: Voreinstellungen Ändern

    Voreinstellungen ändern Um eine Voreinstellung zu ändern, rufen Sie die Voreinstellung mit der gewünschten Ausgangskonfiguration auf, modifizieren die Eingangs- und Ausgangsparameter, und speichern Sie abschließend die Voreinstellung. Sie können die Voreinstellung auch speichern, während Sie den Erstellungsprozess durchlaufen. Aufrufen einer Voreinstellung Eine Voreinstellung enthält die Ausgangskonfiguration, Eingangsparameter und Lautsprecherprofile (DSP, Last und Zuweisungen).
  • Seite 43 SAVE drücken: EXIT Zum Bestätigen der Speicherung drücken: ENTER Press ENTER to save preset DIENSTPRONRAMME Der Dienstprogrammabschnitt enthält die folgenden Verstärkerinformationen und -funktionen: Alle Einzelheiten sind im CXD-Benutzerhandbuch (TD-000367) enthalten. • Verstärkerstatus • ID • Seriennummer • Sperre • Kennwort •...
  • Seite 44 (USA only) (800) 772-2834 to receive a copy by mail. Si desea obtener una copia completa del manual del usuario de la CXD, visite el sitio web de QSC en www.qsc.com, o póngase en contacto con el Servicio al Cliente al +1 714 957-7150 o sin costo (sólo en EE.UU.) al (800) 772-2834 para recibir una copia por correo.
  • Seite 55 (USA only) (800) 772-2834 to receive a copy by mail. Si desea obtener una copia completa del manual del usuario de la CXD, visite el sitio web de QSC en www.qsc.com, o póngase en contacto con el Servicio al Cliente al +1 714 957-7150 o sin costo (sólo en EE.UU.) al (800) 772-2834 para recibir una copia por correo.
  • Seite 66 Customer Service +1 714 957-7150 or toll free (USA only) (800) 772-2834 to receive a copy by mail. Si desea obtener una copia completa del manual del usuario de la CXD, visite el sitio web de QSC en www.qsc.com, o póngase en contacto con el Servicio al Cliente al +1 714 957-7150 o sin costo (sólo en EE.UU.) al (800) 772-2834 para recibir una copia por correo.
  • Seite 77 .‫بخدمة العمالء على الرقم 0517-759 417 1+ أو رقم الهاتف المجاني (الواليات المتحدة األمريكية فقط) 4382-277 )008( لتلقي نسخة عبر البريد‬ ‫ في مكتب براءات االختراع والعالمات التجارية بالواليات المتحدة وفي دول أخرى. جميع العالمات التجارية‬QSC, LLC ‫ عالمات تجارية لشركة‬QSC ‫ وشعار‬QSC ‫. جميع الحقوق محفوظة. تعد‬QSC, LLC. © 2013–2019 .‫األخرى...
  • Seite 78 TD-000350-00-E...
