Abbau der Maschine
Pos : 19.41 /BA/Sic herheit/Eas yCut/M asc hine abs tell en_mit H ydr auli ksc hl auc h @ 9\mod_1220883208423_6.doc @ 128824
GEFAHR! – Unerwartete Bewegung der Maschine
Auswirkung: Lebensgefahr, schwere Verletzungen
•
Es dürfen sich keine Personen im Gefahrenbereich befinden.
•
Maschine auf befestigten und ebenen Untergrund abstellen.
•
Abkuppeln nur bei abgestellten Motor und abgezogenen Zündschlüssel.
•
Traktor gegen Wegrollen sichern.
•
Beim An- und Abbau von Geräten an oder von dem Traktor ist besondere Vorsicht
geboten! Die Unfallverhütungsvorschriften sind unbedingt einzuhalten.
•
Beim An- und Abkuppeln des Hydraulikschlauches an und von der Traktorhydraulik muss
das System am Traktor und an der Maschine drucklos sein! Entsprechende Steuerventile
in Schwimmstellung bringen.
•
Beim Abbau der Maschine nicht zwischen Traktor und Maschine treten!
Pos : 19.42 /BA/Bedienung /Eas yC ut/Abkoppel n Bil d EC 7540/9140 @ 11\mod_1223450642553_6.doc @ 146497

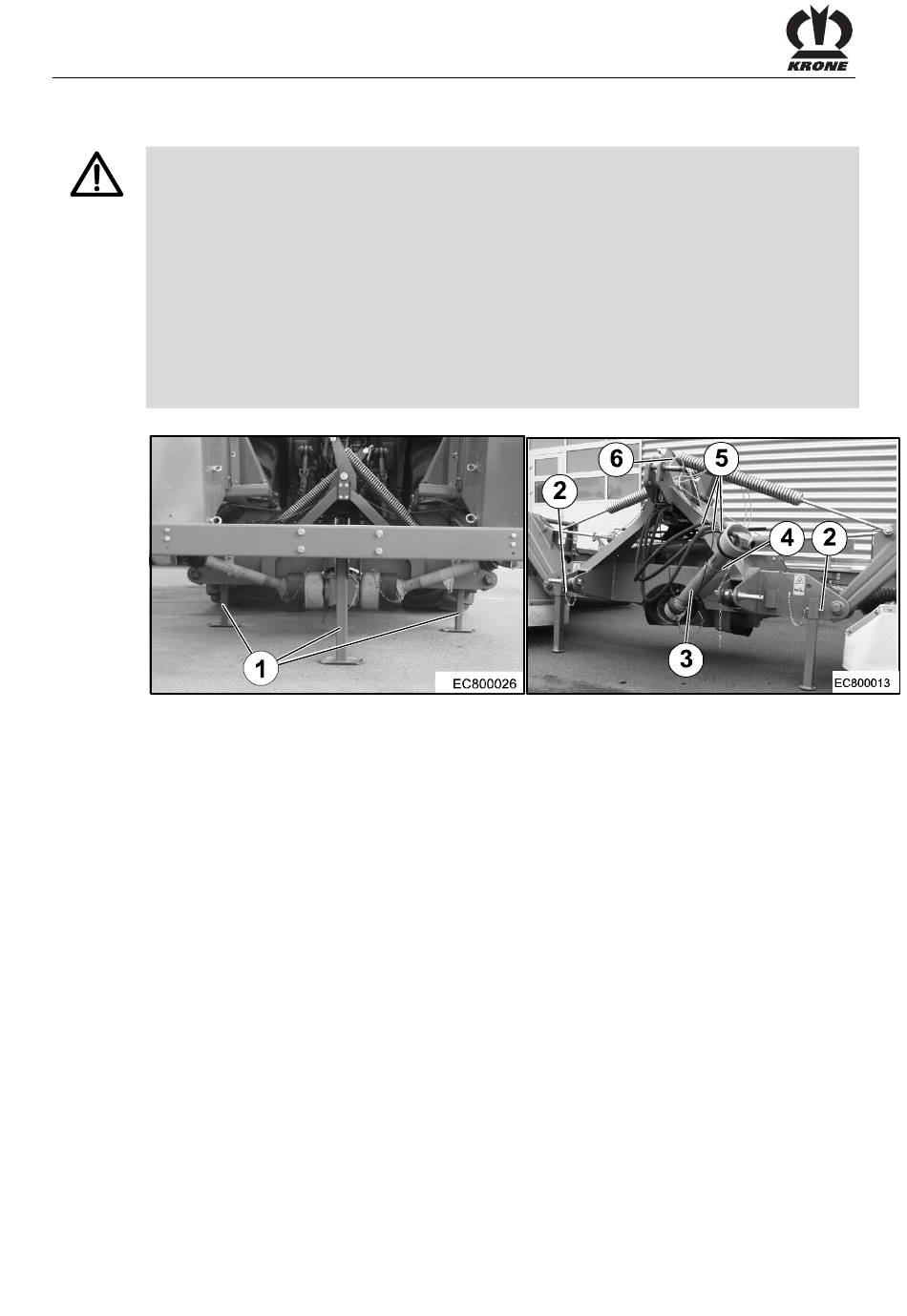

Abb. 21
Pos : 19.43 /BA/Bedienung /Eas yC ut/Abkoppel n EC 7540/9140 @ 11\mod_1223450393163_6.doc @ 146475
•
Die drei Abstellstützen (1) herunterlassen und mit Bolzen (2) sichern.
•
Maschine über die Traktorhydraulik auf den Boden absenken.
•
Gelenkwelle (3) vom Traktor abnehmen und auf die Ablage (4) ablegen.
•
Hydraulikschläuche (5) vom Traktor abkuppeln , Staubkappen aufstecken und am
Anbaubock aufhängen.
•
Verbindung der Beleuchtungskabel (6) zwischen Schlepper und Maschine lösen und in
die dafür vorgesehenen Halterungen stecken.
•
Stromversorgungsstecker (7) zwischen Schlepper und Maschine lösen und in die dafür
vorgesehenen Halterungen stecken.
•
Bedienung (8) vom Traktor nehmen und am Dreipunktbock befestigen.
•
Kunststoffseil (9) vom Traktor abnehmen
•
Oberlenker entspannen und geräteseitig den Bolzen herausziehen bzw. den Oberlenker
aushaken.
•
Unterlenkerbolzen herausziehen bzw. Fanghakenlösen.
