Tyyppi 2100
VAARA!
Ohjaustoiminnolla I: Ohjauspaineen häiriön aiheuttama vaara.
Jos ohjauspaine keskeytyy, venttiili pysähtyy
määrittelemättömään asemaan.
▶ Suorita hallittu uudelleenkäynnistys paineistamalla laite
ohjauspaineella ja kytkemällä sitten aineen päälle.
Huomioi ohjauksella varustetuilla laitteilla vastaavan
ohjauksen käyttöohje.
6.7.1 Ohjausaineen liittäminen
Liitäntöjen asemaa voidaan kohdistaa käyttölaitetta
kääntämällä portaattomasti 360°. Toimintatapa on kuvattu
luvussa "Käyttölaitteen kääntäminen".
Ilmanpoistoliitäntä SFA,
SFB
Ohjausilmaliitäntä SFI
Ohjausilmaliitäntä SFA,
SFB, SFI

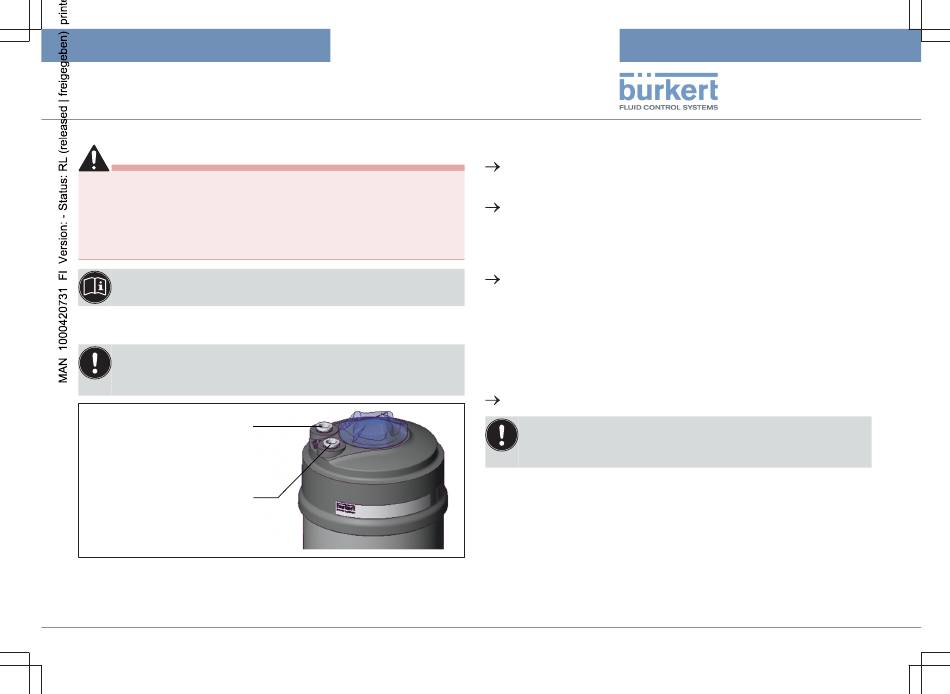

Kuva 5: Pneumaattiset liitännät
Liitäntä
2
1
Ohjaustoiminto A ja B:
Liitä ohjausaine käyttölaitteen ohjausilmaliitäntään 1.
Ohjaustoiminto A, 3-asentoinen käyttölaite
Liitä ohjausaine käyttölaitteen ohjausilmaliitäntään 1 ja 2.
Paine ohjausilmaliitännässä 1: Venttiili avattu.
Paine ohjausilmaliitännässä 1 ja 2: Venttiili keskiasennossa.
Ohjaustoiminto I:
Liitä ohjausaine käyttölaitteen ohjausilmaliitäntään 1 ja 2.
Paine ohjausilmaliitännässä 1: Venttiili avattu.
Paine ohjausilmaliitännässä 2: Venttiili sulkeutuu.
Äänenvaimentimet
Letkupistoliitännällä varustettujen laitteiden mukana toimitetaan
irtonaisena äänenvaimennin poistoilman äänenvoimakkuuden
vähentämiseksi.
Liitä äänenvaimennin vapaaseen ilmanpoistoliitäntään 2.
Johda vapaat pneumatiikkaliitännät pneumatiikkaletkua
käyttäen neutraaliin ympäristöön aggressiivisessa
ympäristössä käytettäessä.
Ohjausilmaletku
Voidaan käyttää kokojen 6/4 mm tai ¼" ohjausilmaletkuja.
