VERBINDUNG DER ALUMINIUM-PROFILE
Verbindung der Aluminium-Profile mit den Aluminium-Gussteilen
(gültig für alle Verbindungen)
1

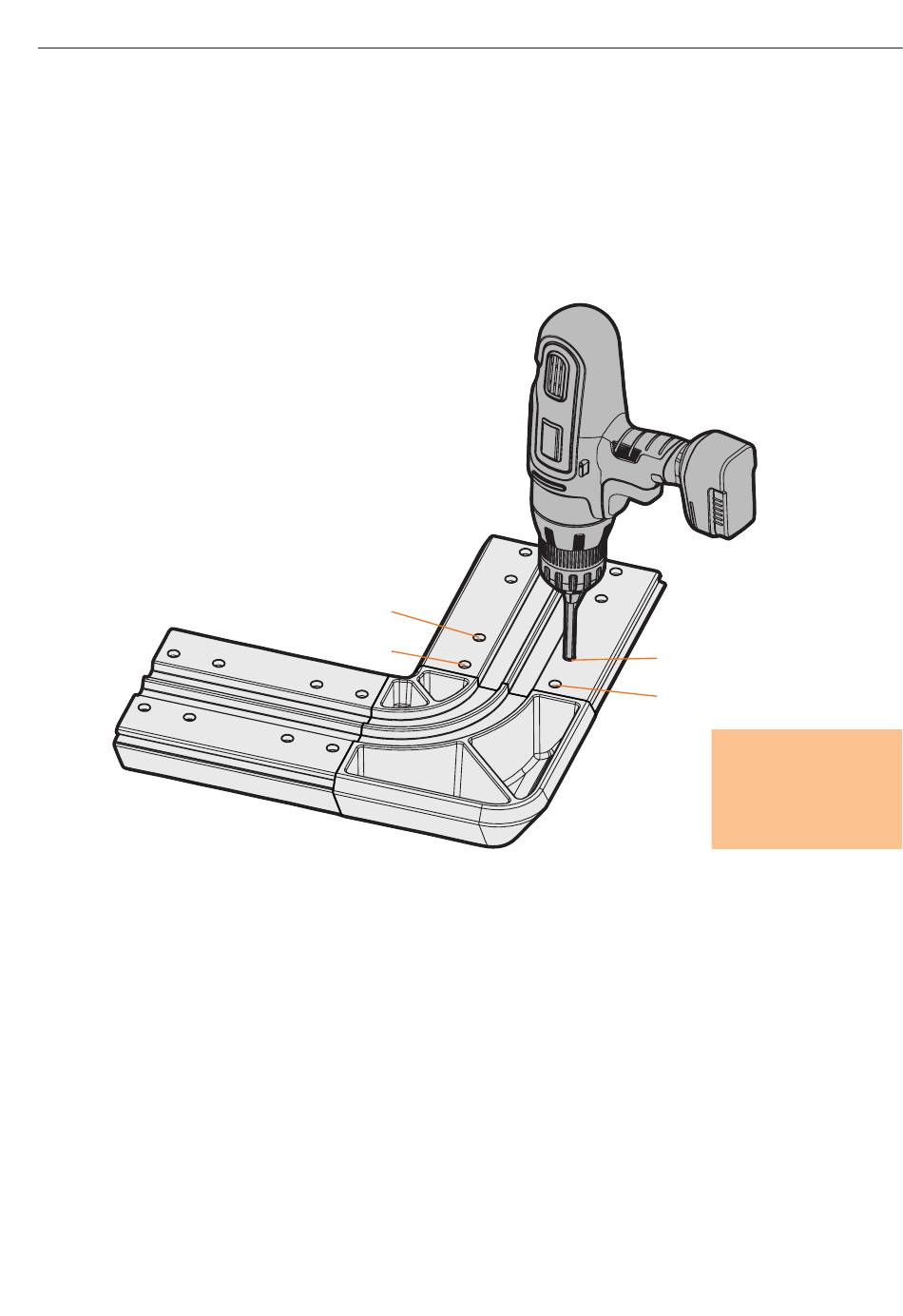

Bauteile zusammenstecken. Darauf achten, dass kein Spalt entsteht.
2
Schrauben aus dem Gussteil herausdrehen.
Dadurch wird das Gussteil im Alu-Profil verspannt.
Reihenfolge der Schrauben beachten (1 bis 4)!
Bit: Torx T30
3
Falls es beim Verspannen der Bauteile zu einer Spaltbildung
zwischen den Bauteilen kommt, kann dies durch leichtes
Anziehen der Schrauben korrigiert werden.
Danach Schrauben wieder herausdrehen.
4
Drehmoment der Schrauben (gegen den Uhrzeigersinn): 8 Nm
2
3
1
4
4 x
Torx T30
8 Nm
