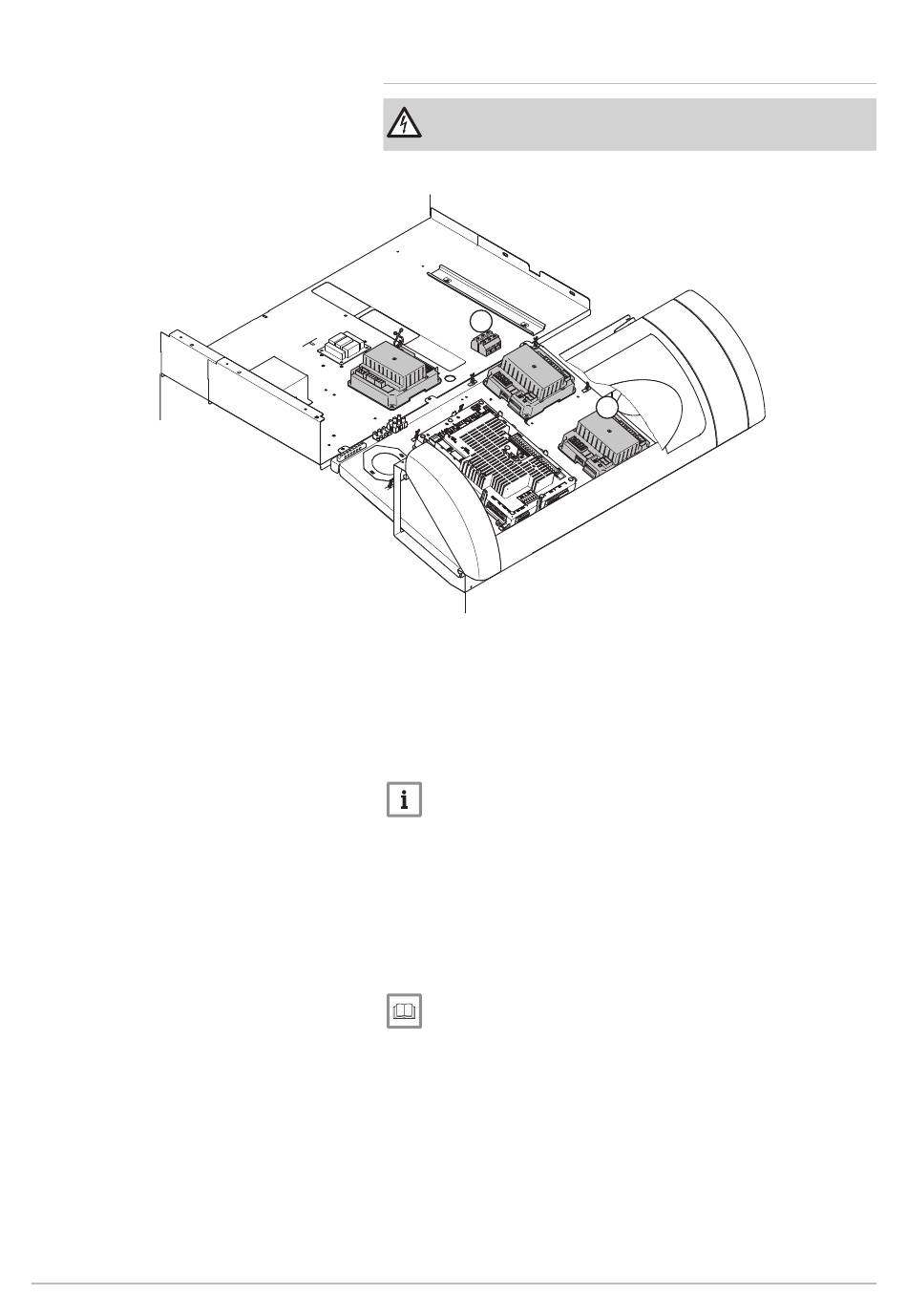

Abb.5 Montage im Heizkessel SGB
135829 - 04 - 13122019
6.2.3 Montage im BRÖTJE-Heizkessel SGB
Stromschlaggefahr!
Vor allen Arbeiten die Regelung spannungslos schalten.
6
RA-0001226
1. Kesselverkleidung entfernen.
2. Kesselschaltfeld nach vorn herausklappen.
3. Deckel des Kesselschaltfeldes entfernen.
4. Erweiterungsmodul EWM mit beiliegenden Schrauben rechts neben
der Regelung montieren.
5. Busverbindung zwischen der Regelung ISR-LMS und dem
Erweiterungsmodul EWM mit beiliegendem Buskabel herstellen.
Wichtig:
Das Buskabel von der LMS zum ersten EWM ist bereits im Kessel
vorhanden und an der LMS angeschlossen.
6. Netzleitung anschließen, siehe Verweis unten.
Anschluss weiterer Erweiterungsmodule
Ein zweites Erweiterungsmodul kann oberhalb des ersten Moduls
eingebaut und mit den beiliegenden Schrauben befestigt werden.
Ein drittes Erweiterungsmodul kann auf dem Zwischenblech des SGB
eingebaut und mit den beiliegenden Schrauben befestigt werden.
Weitere Informationen siehe
Anschlussplan, Seite 7
