6 Installation

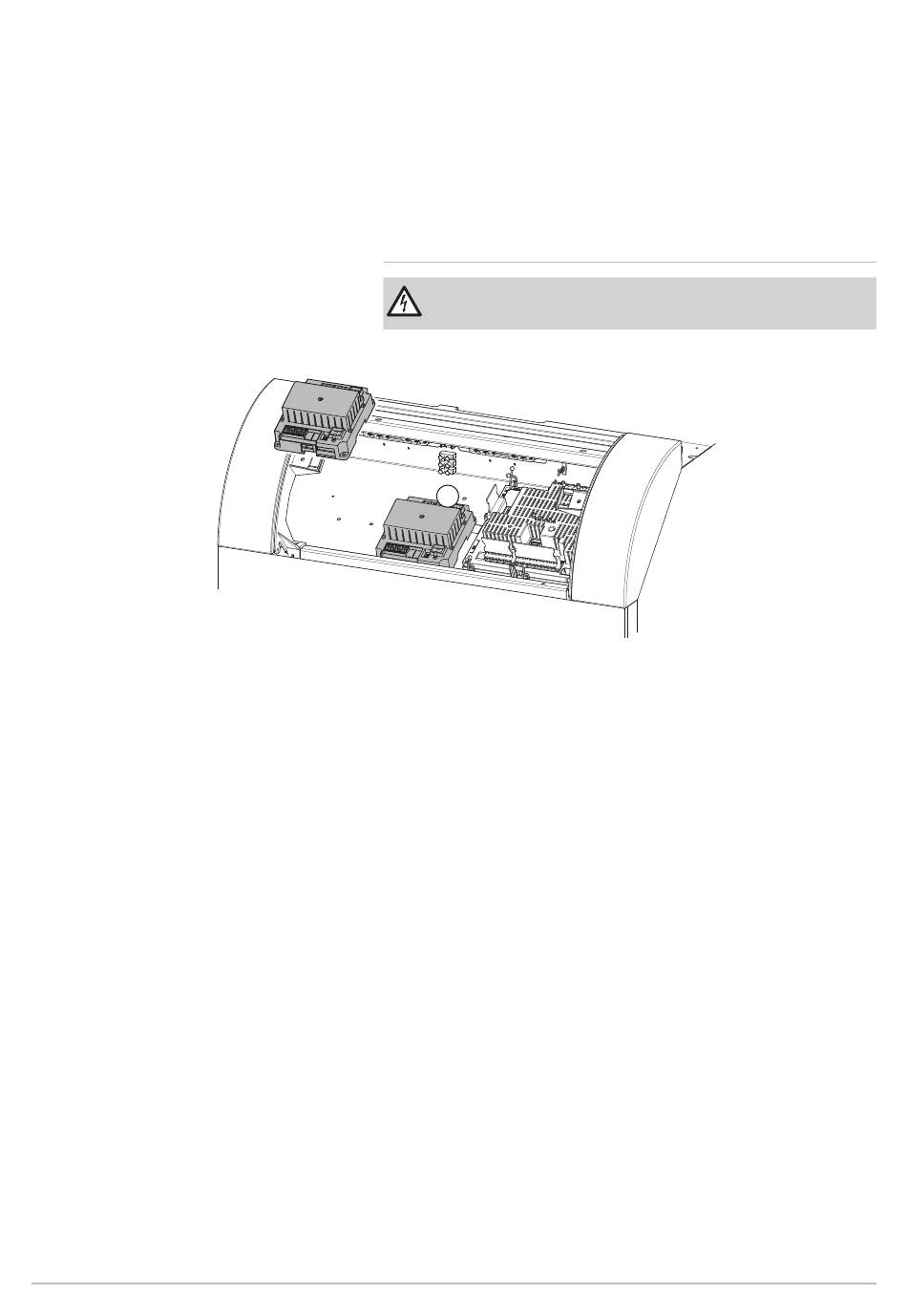

Abb.4 Montage im Heizkessel BGB
12 Erweiterungsmodul EWM
4. Erweiterungsmodul EWM mit beiliegenden Schrauben links neben der
Regelung montieren (siehe Abb.3, Seite 11).
5. Busverbindung zwischen der Regelung ISR-LMS und dem
Erweiterungsmodul EWM mit beiliegendem Buskabel herstellen.
6. Netzleitung anschließen, siehe Verweis unten.
Anschluss eines zweiten Erweiterungsmoduls
Ein zweites Erweiterungsmodul kann oberhalb des ersten Moduls
eingebaut und mit den beiliegenden Schrauben befestigt werden.
6.2.2 Montage im BRÖTJE-Heizkessel BGB
Stromschlaggefahr!
Vor allen Arbeiten die Regelung spannungslos schalten.
4
1. Kesselverkleidung entfernen.
2. Kesselschaltfeld nach vorn herausklappen.
3. Deckel des Kesselschaltfeldes entfernen.
4. Erweiterungsmodul EWM mit beiliegenden Schrauben links neben der
Regelung montieren (siehe Abb.4, Seite 12).
5. Busverbindung zwischen der Regelung ISR-LMS und dem
Erweiterungsmodul EWM mit beiliegendem Buskabel herstellen.
6. Netzleitung anschließen, siehe Verweis unten.
Anschluss eines zweiten Erweiterungsmoduls
Ein zweites Erweiterungsmodul kann links des ersten Moduls eingebaut
und mit den beiliegenden Schrauben befestigt werden.
