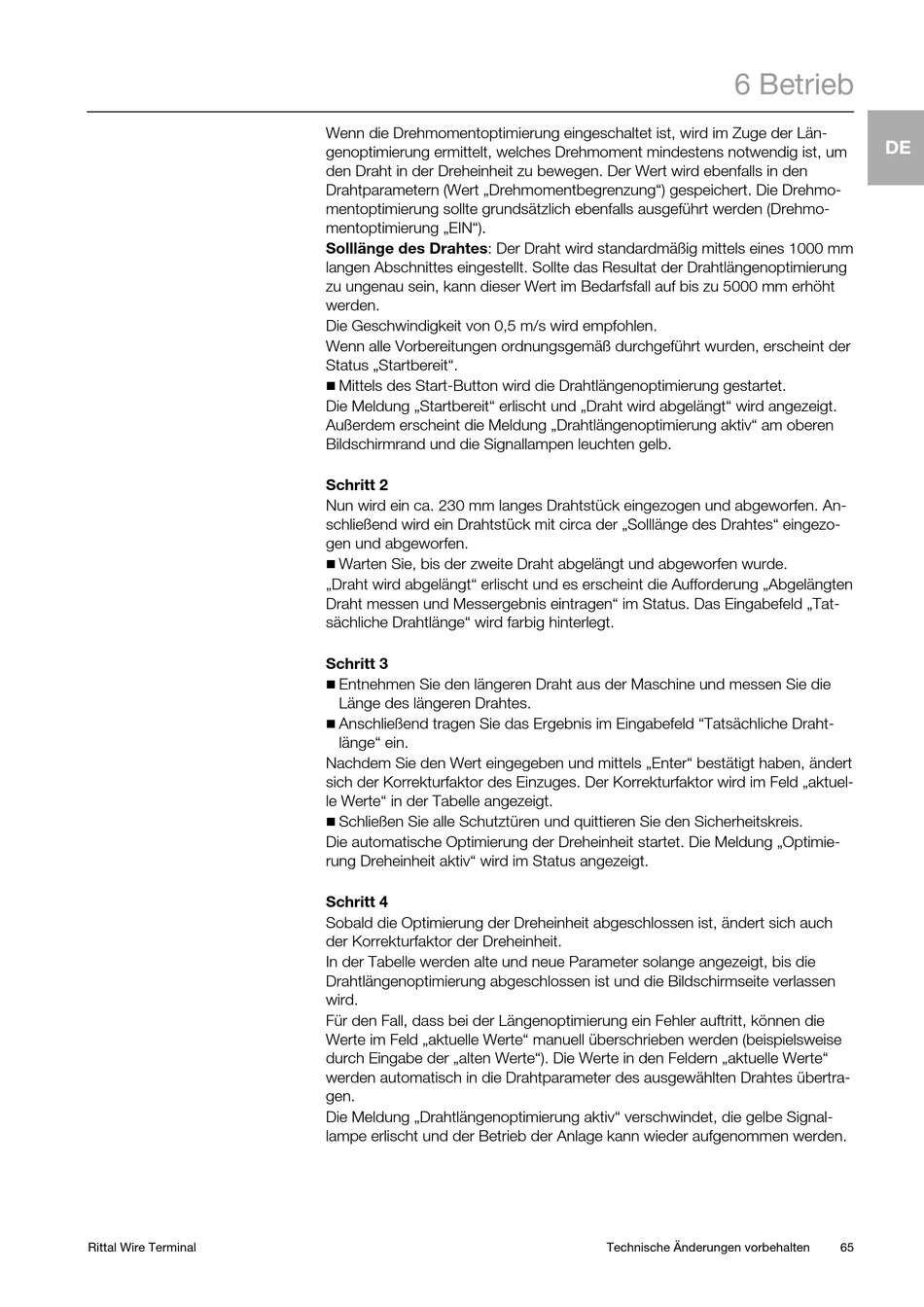

Rittal Wire Terminal
Wenn die Drehmomentoptimierung eingeschaltet ist, wird im Zuge der Län-
genoptimierung ermittelt, welches Drehmoment mindestens notwendig ist, um
den Draht in der Dreheinheit zu bewegen. Der Wert wird ebenfalls in den
Drahtparametern (Wert „Drehmomentbegrenzung") gespeichert. Die Drehmo-
mentoptimierung sollte grundsätzlich ebenfalls ausgeführt werden (Drehmo-
mentoptimierung „EIN").
Solllänge des Drahtes: Der Draht wird standardmäßig mittels eines 1000 mm
langen Abschnittes eingestellt. Sollte das Resultat der Drahtlängenoptimierung
zu ungenau sein, kann dieser Wert im Bedarfsfall auf bis zu 5000 mm erhöht
werden.
Die Geschwindigkeit von 0,5 m/s wird empfohlen.
Wenn alle Vorbereitungen ordnungsgemäß durchgeführt wurden, erscheint der
Status „Startbereit".
Mittels des Start-Button wird die Drahtlängenoptimierung gestartet.
Die Meldung „Startbereit" erlischt und „Draht wird abgelängt" wird angezeigt.
Außerdem erscheint die Meldung „Drahtlängenoptimierung aktiv" am oberen
Bildschirmrand und die Signallampen leuchten gelb.
Schritt 2
Nun wird ein ca. 230 mm langes Drahtstück eingezogen und abgeworfen. An-
schließend wird ein Drahtstück mit circa der „Solllänge des Drahtes" eingezo-
gen und abgeworfen.
Warten Sie, bis der zweite Draht abgelängt und abgeworfen wurde.
„Draht wird abgelängt" erlischt und es erscheint die Aufforderung „Abgelängten
Draht messen und Messergebnis eintragen" im Status. Das Eingabefeld „Tat-
sächliche Drahtlänge" wird farbig hinterlegt.
Schritt 3
Entnehmen Sie den längeren Draht aus der Maschine und messen Sie die
Länge des längeren Drahtes.
Anschließend tragen Sie das Ergebnis im Eingabefeld "Tatsächliche Draht-
länge" ein.
Nachdem Sie den Wert eingegeben und mittels „Enter" bestätigt haben, ändert
sich der Korrekturfaktor des Einzuges. Der Korrekturfaktor wird im Feld „aktuel-
le Werte" in der Tabelle angezeigt.
Schließen Sie alle Schutztüren und quittieren Sie den Sicherheitskreis.
Die automatische Optimierung der Dreheinheit startet. Die Meldung „Optimie-
rung Dreheinheit aktiv" wird im Status angezeigt.
Schritt 4
Sobald die Optimierung der Dreheinheit abgeschlossen ist, ändert sich auch
der Korrekturfaktor der Dreheinheit.
In der Tabelle werden alte und neue Parameter solange angezeigt, bis die
Drahtlängenoptimierung abgeschlossen ist und die Bildschirmseite verlassen
wird.
Für den Fall, dass bei der Längenoptimierung ein Fehler auftritt, können die
Werte im Feld „aktuelle Werte" manuell überschrieben werden (beispielsweise
durch Eingabe der „alten Werte"). Die Werte in den Feldern „aktuelle Werte"
werden automatisch in die Drahtparameter des ausgewählten Drahtes übertra-
gen.
Die Meldung „Drahtlängenoptimierung aktiv" verschwindet, die gelbe Signal-
lampe erlischt und der Betrieb der Anlage kann wieder aufgenommen werden.
6 Betrieb
Technische Änderungen vorbehalten
DE
65
