Aufbau der Maschine

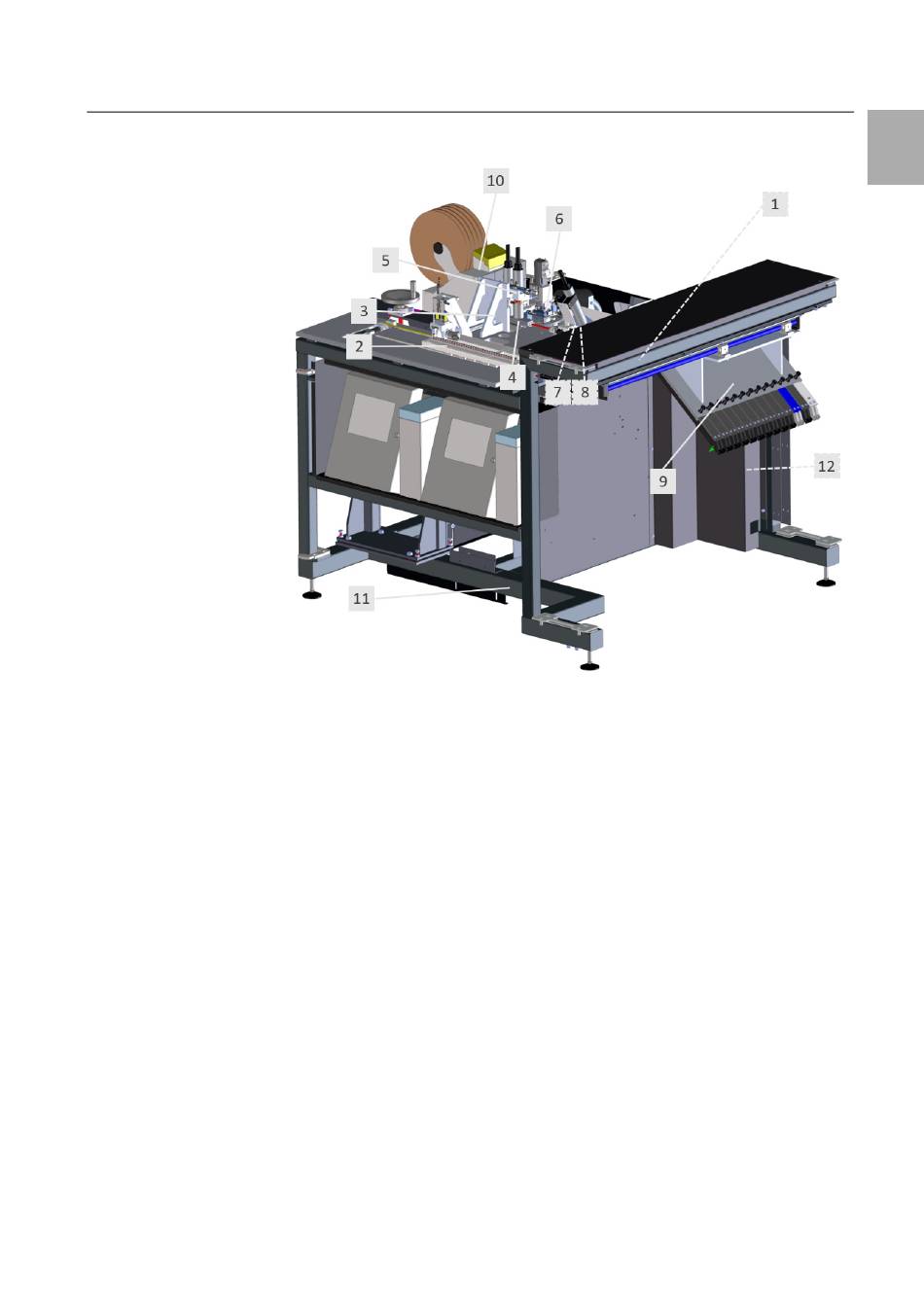

Abb. 1:
Aufbau der Maschine
Legende
1
Schaltschrank (Baugruppe A00100)
2
Einzug (Baugruppe A0200)
3
Drahtschneider (Baugruppe A0300)
4
Drahtzentrierung (Baugruppe A0400)
5
Beschriftungseinheit (Baugruppe A0500)
6
Dreheinheit (Baugruppe A0600)
7
Entnahmeeinheit (Baugruppe A0700)
8
Greifer (Baugruppe A0800)
9
Entnahmemagazin (Baugruppe A0900)
10
Lifter (manuell oder automatisch) mit Endenbearbeitungsaggregat (Baugruppe
A1000 bzw. A1800)
11
Grundgestell (Baugruppe A1200)
12
Pneumatik (Baugruppe A1600)
Bedieneinheit (nicht dargestellt; Baugruppe A1900)
Maschinenumhausung (nicht dargestellt; Baugruppe A1500)
