Rittal Wire Terminal

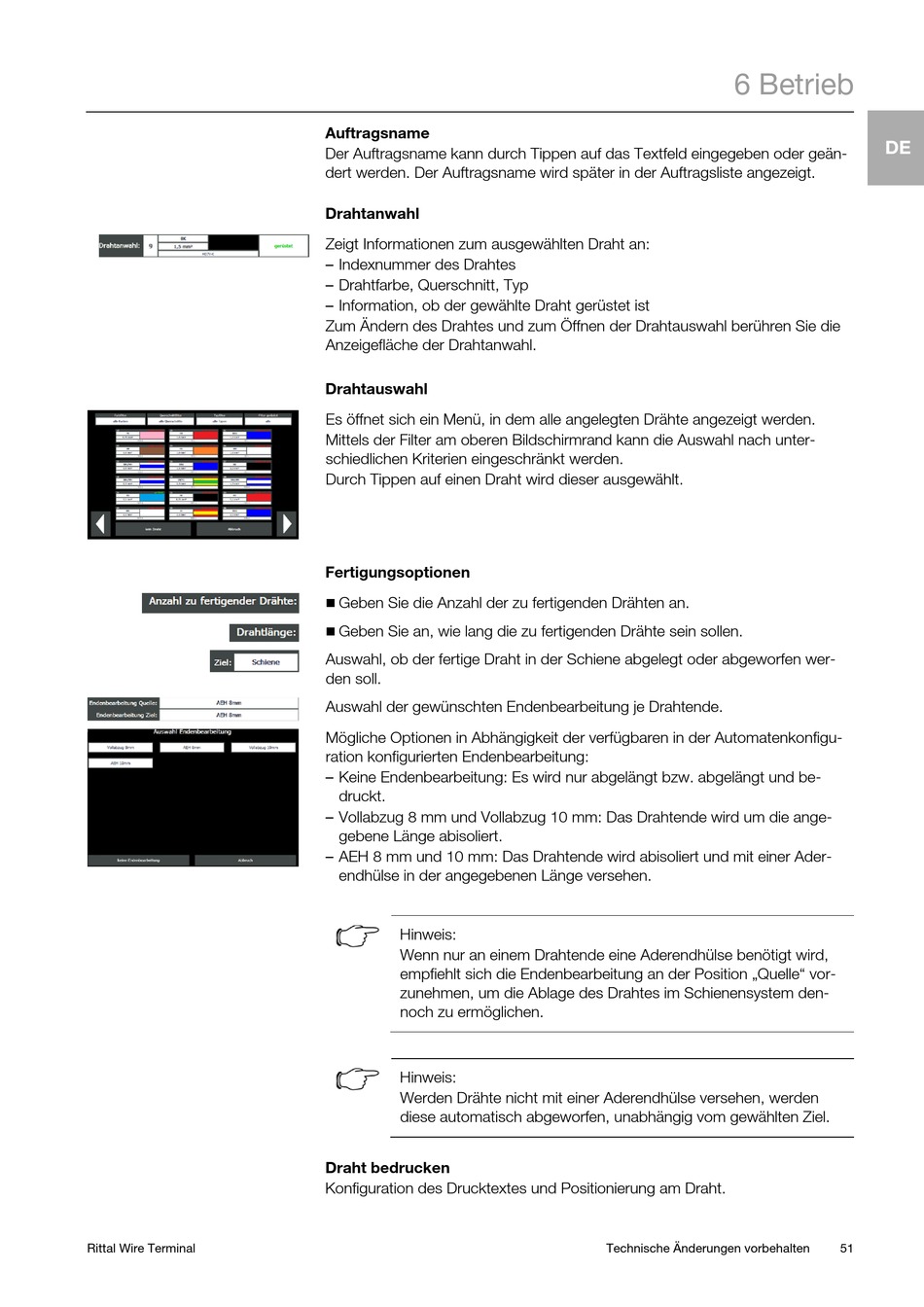

Auftragsname
Der Auftragsname kann durch Tippen auf das Textfeld eingegeben oder geän-
dert werden. Der Auftragsname wird später in der Auftragsliste angezeigt.
Drahtanwahl
Zeigt Informationen zum ausgewählten Draht an:
– Indexnummer des Drahtes
– Drahtfarbe, Querschnitt, Typ
– Information, ob der gewählte Draht gerüstet ist
Zum Ändern des Drahtes und zum Öffnen der Drahtauswahl berühren Sie die
Anzeigefläche der Drahtanwahl.
Drahtauswahl
Es öffnet sich ein Menü, in dem alle angelegten Drähte angezeigt werden.
Mittels der Filter am oberen Bildschirmrand kann die Auswahl nach unter-
schiedlichen Kriterien eingeschränkt werden.
Durch Tippen auf einen Draht wird dieser ausgewählt.
Fertigungsoptionen
Geben Sie die Anzahl der zu fertigenden Drähten an.
Geben Sie an, wie lang die zu fertigenden Drähte sein sollen.
Auswahl, ob der fertige Draht in der Schiene abgelegt oder abgeworfen wer-
den soll.
Auswahl der gewünschten Endenbearbeitung je Drahtende.
Mögliche Optionen in Abhängigkeit der verfügbaren in der Automatenkonfigu-
ration konfigurierten Endenbearbeitung:
– Keine Endenbearbeitung: Es wird nur abgelängt bzw. abgelängt und be-
druckt.
– Vollabzug 8 mm und Vollabzug 10 mm: Das Drahtende wird um die ange-
gebene Länge abisoliert.
– AEH 8 mm und 10 mm: Das Drahtende wird abisoliert und mit einer Ader-
endhülse in der angegebenen Länge versehen.
Hinweis:
Wenn nur an einem Drahtende eine Aderendhülse benötigt wird,
empfiehlt sich die Endenbearbeitung an der Position „Quelle" vor-
zunehmen, um die Ablage des Drahtes im Schienensystem den-
noch zu ermöglichen.
Hinweis:
Werden Drähte nicht mit einer Aderendhülse versehen, werden
diese automatisch abgeworfen, unabhängig vom gewählten Ziel.
Draht bedrucken
Konfiguration des Drucktextes und Positionierung am Draht.
6 Betrieb
Technische Änderungen vorbehalten
DE
51
