3 Aufbau der Maschine
3.6

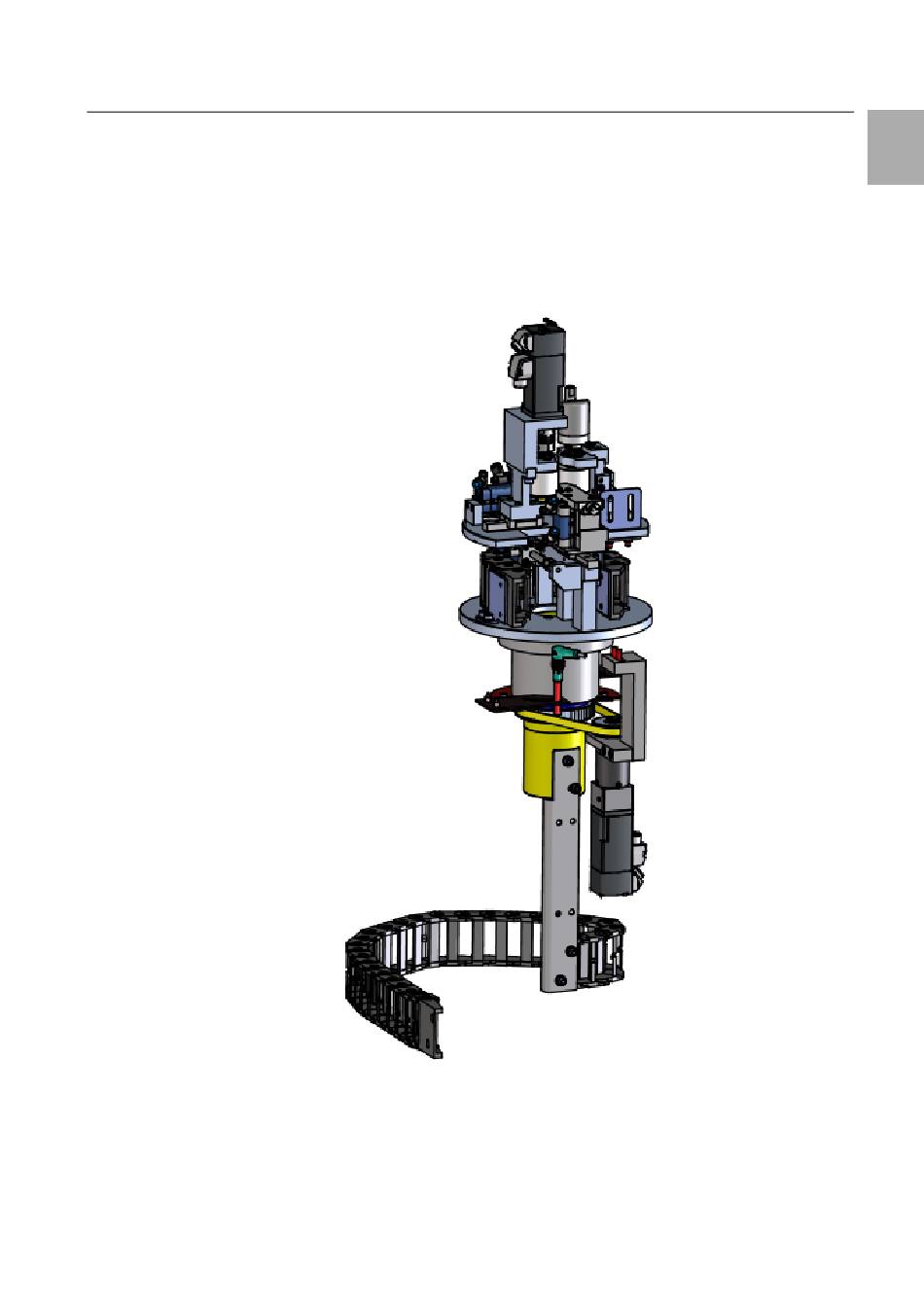

Dreheinheit A0600_00
DE
Die Zuführung des Drahtes zur beidseitigen Endenbearbeitung am Crimpauto-
mat erfolgt mittels einer um 180° horizontal rotierenden zweigeteilten Drahtfüh-
rung, in deren Zentrum sich ein weiterer Drahtvorschub befindet. Die Drahtfüh-
rung wird über einen kinetischen Mechanismus, welcher durch einen Pneuma-
tikzylinder betätigt wird, zusammen- bzw. auseinandergeschoben. Eine über
einen Servomotor angetriebene Vorschubrolle, welche den Draht gegen eine
drehgeberüberwachte Rolle drückt, sorgt für den Drahtvorschub in der geteil-
ten Drahtführung.
Rittal Wire Terminal
Technische Änderungen vorbehalten
21
