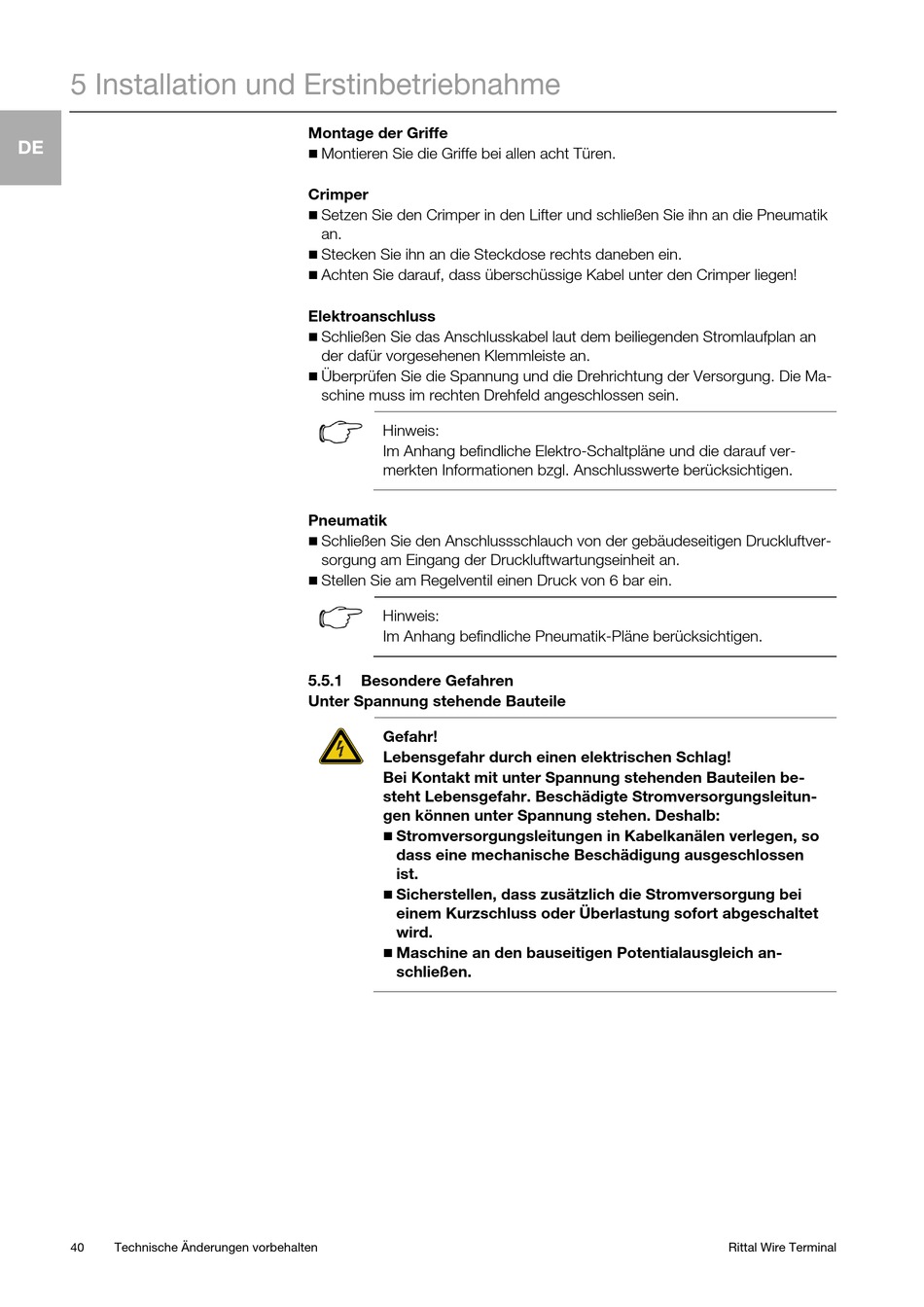

5 Installation und Erstinbetriebnahme
DE
40
Technische Änderungen vorbehalten
Montage der Griffe
Montieren Sie die Griffe bei allen acht Türen.
Crimper
Setzen Sie den Crimper in den Lifter und schließen Sie ihn an die Pneumatik
an.
Stecken Sie ihn an die Steckdose rechts daneben ein.
Achten Sie darauf, dass überschüssige Kabel unter den Crimper liegen!
Elektroanschluss
Schließen Sie das Anschlusskabel laut dem beiliegenden Stromlaufplan an
der dafür vorgesehenen Klemmleiste an.
Überprüfen Sie die Spannung und die Drehrichtung der Versorgung. Die Ma-
schine muss im rechten Drehfeld angeschlossen sein.
Hinweis:
Im Anhang befindliche Elektro-Schaltpläne und die darauf ver-
merkten Informationen bzgl. Anschlusswerte berücksichtigen.
Pneumatik
Schließen Sie den Anschlussschlauch von der gebäudeseitigen Druckluftver-
sorgung am Eingang der Druckluftwartungseinheit an.
Stellen Sie am Regelventil einen Druck von 6 bar ein.
Hinweis:
Im Anhang befindliche Pneumatik-Pläne berücksichtigen.
5.5.1
Besondere Gefahren
Unter Spannung stehende Bauteile
Gefahr!
Lebensgefahr durch einen elektrischen Schlag!
Bei Kontakt mit unter Spannung stehenden Bauteilen be-
steht Lebensgefahr. Beschädigte Stromversorgungsleitun-
gen können unter Spannung stehen. Deshalb:
Stromversorgungsleitungen in Kabelkanälen verlegen, so
dass eine mechanische Beschädigung ausgeschlossen
ist.
Sicherstellen, dass zusätzlich die Stromversorgung bei
einem Kurzschluss oder Überlastung sofort abgeschaltet
wird.
Maschine an den bauseitigen Potentialausgleich an-
schließen.
