Rittal Wire Terminal
Durch Tippen auf die Textfelder können die Texte mittels der erscheinenden
Bildschirmtastatur eingegeben werden.
6.5.6

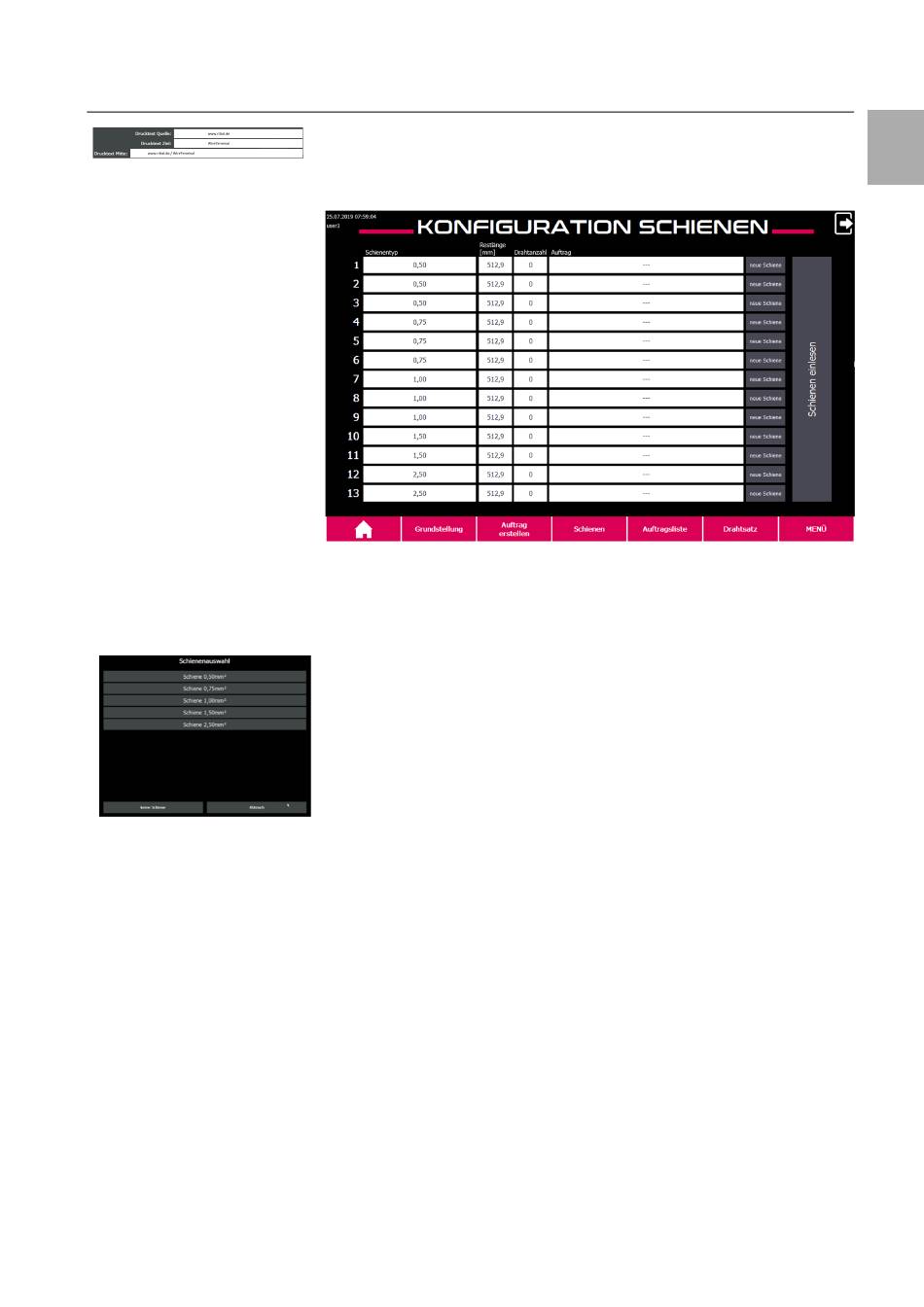

Konfiguration der Schienen
1-13
Entspricht den Schienenpositionen im Ausgabemagazin.
Schienentyp
Zeigt an, welche Schiene sich in der jeweiligen Position des Ausgabemagazins
befindet.
Durch Tippen auf eine Schiene gelangen Sie zur Schienenauswahl. Es kann
manuell eine andere Schiene ausgewählt oder die Schiene durch Drücken von
„keine Schiene" entfernt werden.
Alternativ kann das automatische Einlesen mit dem Button „Schienen einle-
sen" erneut angestoßen werden.
Restlänge
Zeigt an, wie viel Platz für weitere Drähte in der Schiene noch frei ist. Die An-
gabe erfolgt in mm.
Drahtanzahl
Zeigt an, wie viele Drähte bereits in der Schiene sind. Die Angabe erfolgt in
Stück.
Auftrag
Wenn ein Drahtsatz geladen und die Schiene zugeordnet wurde, wird der Na-
me des Drahtsatzes vergeben.
Schienen, die Drähte von manuellen Aufträgen enthalten, können durch Tippen
auf das Textfeld manuell benannt werden.
Die Information wird am RFID-Chip der Schiene abgespeichert.
Wird eine Schiene aus der Maschine entnommen und an einer anderen Positi-
on oder zu einem späteren Zeitpunkt wieder eingesetzt, werden die Auftragsin-
formationen am RFID-Chip automatisch gelöscht.
