Rittal Wire Terminal
3.2

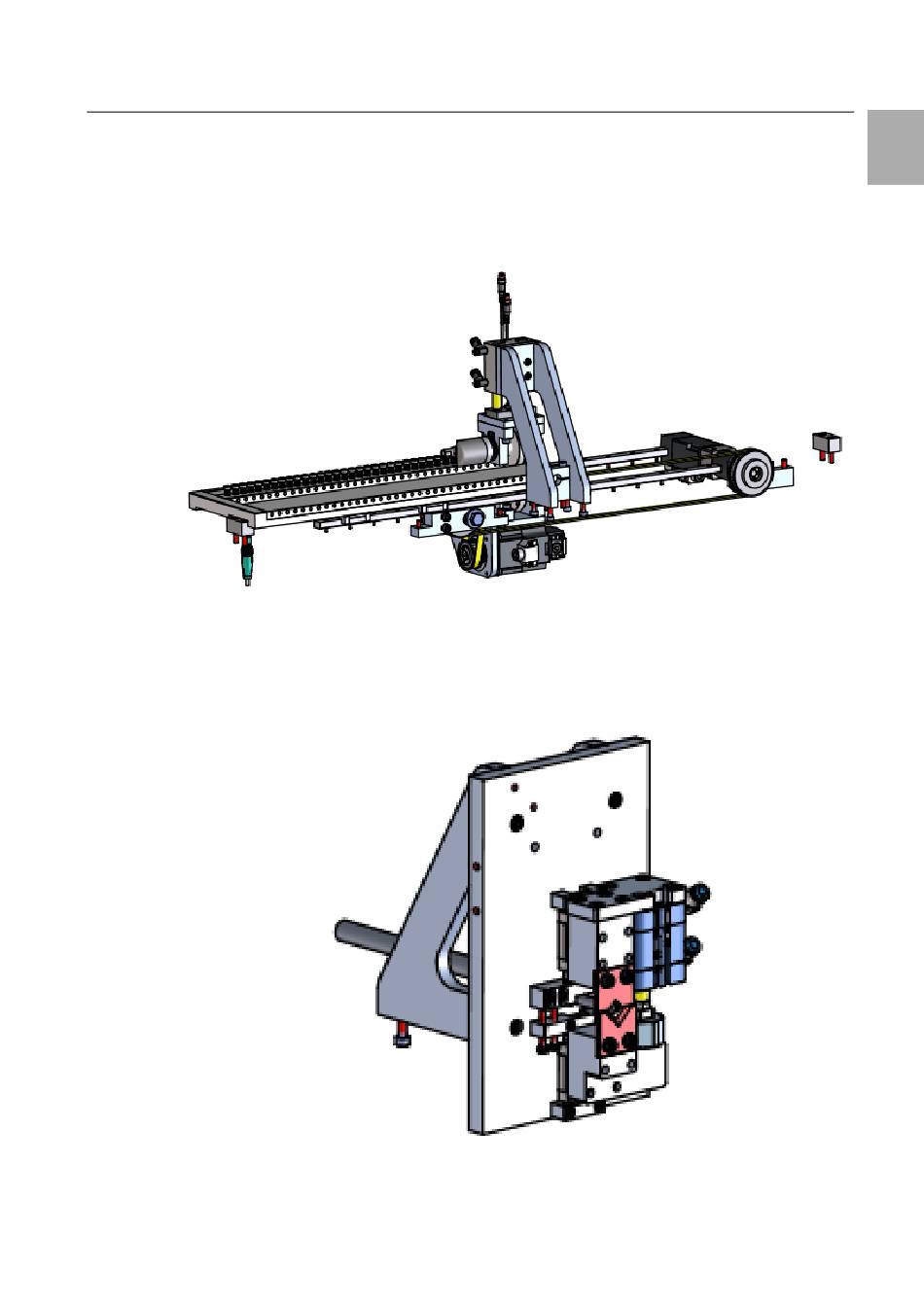

Einzug A0200_00
Der Drahteinzug erfolgt über ein 24- oder 36-faches, horizontal durch eine Ser-
vo-Achse verstellbares, Einzugsmagazin. Die Drahtklemmung wird über eine
federgestützte Klemmung gewährleistet, welche pneumatisch während des
Drahtvorschubes gelöst wird. Eine über einen Servomotor angetriebene Vor-
schubrolle, welche den Draht gegen eine drehgeberüberwachte Rolle drückt,
sorgt für den Drahtvorschub.
3.3
Drahtschneider A0300_00
Das Ablängen der Drähte auf die gewünschte Länge erfolgt mittels zwei
Schneiden mit einer V-Geometrie. Die beiden Schneiden werden hierbei über
einen Pneumatikzylinder, welcher mittels Endschalter endlagenüberwacht ist,
dicht aneinander vorbeigeschoben.
