3 Aufbau der Maschine
DE
20
Technische Änderungen vorbehalten
3.4

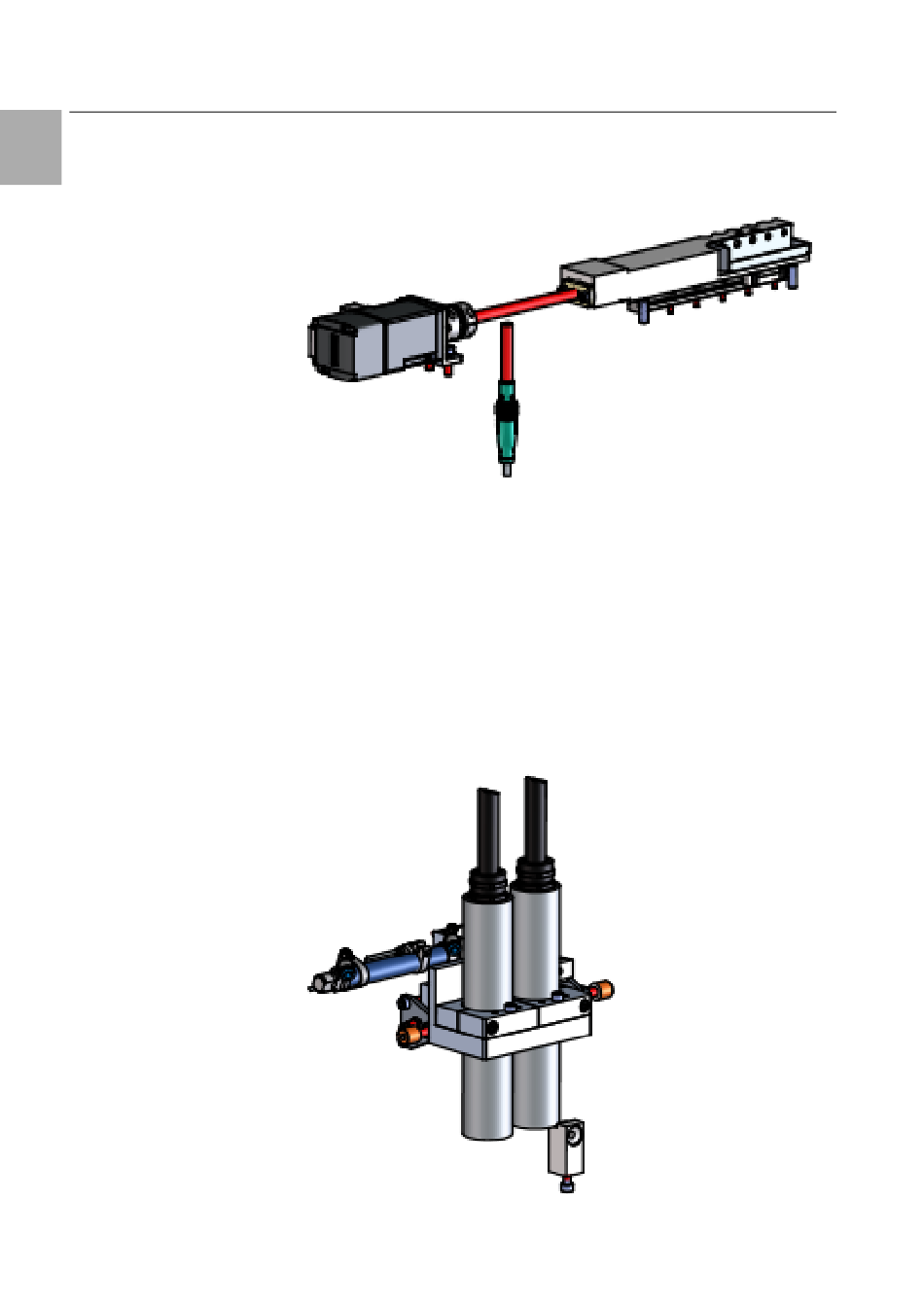

Drahtzentrierung A0400_00
Die für den Beschriftungsvorgang nötige Zentrierung des Drahtes erfolgt über
eine spindelbetriebene Linearführung, die über einen Servomotor die Drahtfüh-
rung außendurchmesserabhängig positioniert.
3.5
Beschriftungseinheit A0500_00
Die Bedruckung des Drahtes erfolgt mittels zweier Druckköpfe, welche an ei-
nem Schiebeschlitten befestigt sind. Dieser kann über einen endschalterüber-
wachten Pneumatikzylinder verschoben werden. Eine Auffangschale, welche in
die Drahtzentrierung eingesetzt werden kann, ermöglich ein einfaches Reinigen
des während des Betriebes entstehenden Oversprays. Zur Reinigung der
Druckköpfe können diese über einen Druckknopfverschluss aus dem Füh-
rungsrohr entnommen werden, ohne eine anschließende Positionierung der
Druckköpfe durchführen zu müssen. Durch die Verwendung von zwei Druck-
köpfen ist ein umrüstfreies separates Bedrucken von zwei Druckfarben mög-
lich. Die Druckinformationen werden über die Software des Wire Terminal in die
Druckeinheit eingelesen. Darüber hinaus wird über dem drehgeberüberwach-
ten Drahtvorschub der Baugruppe Einzug die Einzugsgeschwindigkeit des
Drahtes für das Druckbild eingelesen.
Rittal Wire Terminal
