18 | Ventilsegmente
9. Bypass-Ventil

Funktion:

•
Das Bypass-Ventil wird eingesetzt um das Zentralsteuerventil von der Installation zu trennen und
um Reparaturen oder Wartungen durchzuführen.
•
Leicht zu demontieren. Die Montage/Demontage erfordert keinerlei Werkzeuge.
•
Der 1" Bypass mit vollem Durchgang beinhaltet vier Stellungen, inklusive einer Wartungsposition, die erlaubt
dem Benutzer alle nötige Arbeiten durchzuführen. Während dieser Zeit steht dem Verbraucher unbehandeltes
Wasser zur Verfügung.
Mutter 1"
Schnellverschluss
Splittring

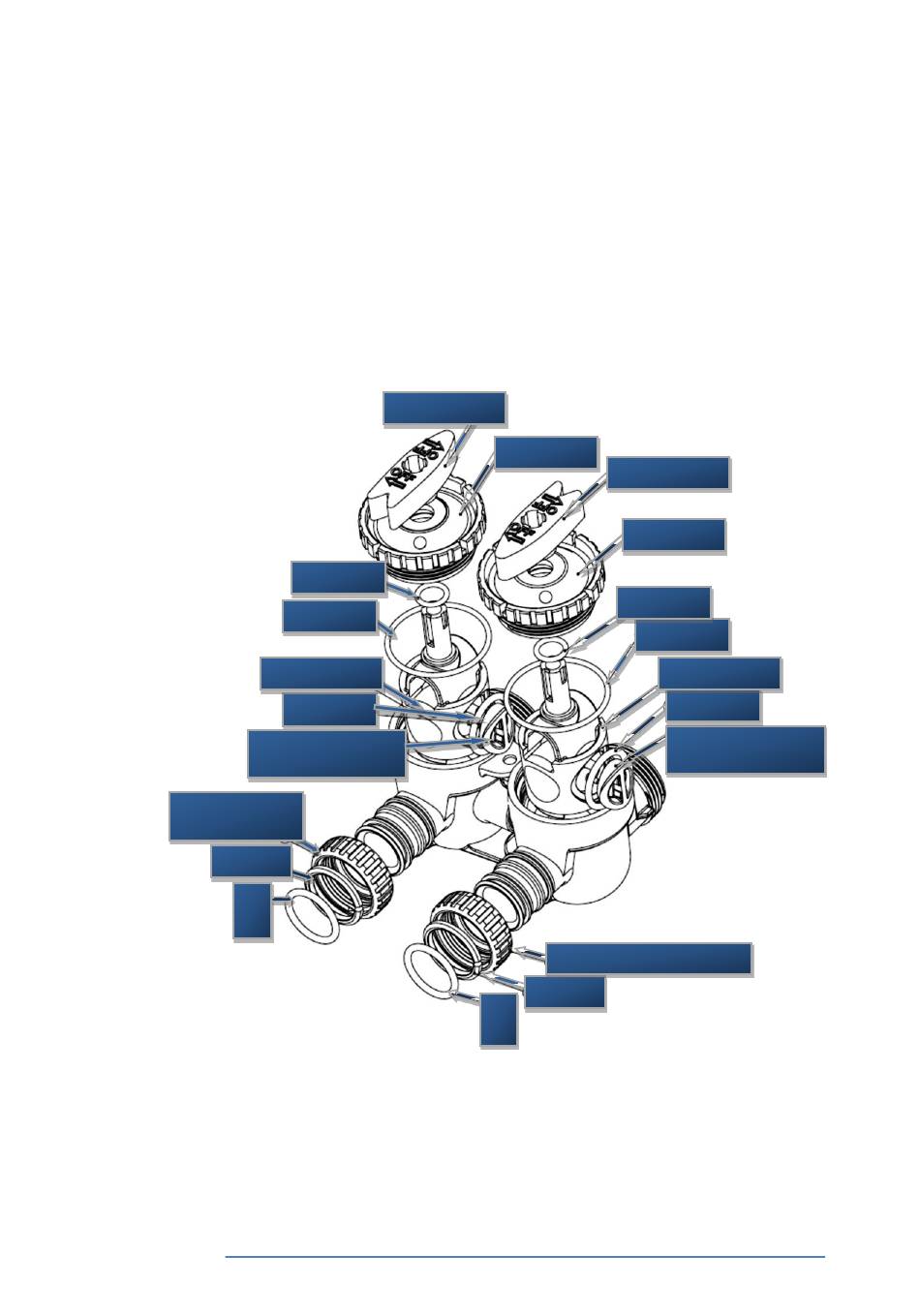

Bild 11. Bypassventil.
Bypasshandgriff
O – Ring 112
O – Ring 135
Bypass 1" Rotor
O – Ring 214
Bypassrotor
Dichtungsarretierung
O –
Ring
215
Bypass Kappe
Bypasshandgriff
Bypass Kappe
O – Ring 112
O – Ring 135
Mutter 1" Schnellverschluss
Splittring
O –
Ring
215
Bedienungsanleitung CK 1"
Bypass 1" Rotor
O – Ring 214
Bypassrotor
Dichtungsarretierung
