Das Zentralsteuerventil ist so konstruiert, dass jederzeit möglich ist, das Ventil für alle folgenden
Anwendungen innerhalb kurzer Zeit umzubauen:
•
Gleichstrom-Regeneration (für Enthärter oder Regenerationsfilter)
installieren Sie den Injektor in die DN Aufnahme und verschließen Sie die UP Aufnahme
•
Gegenstrom Regeneration (ausschließlich für Enthärter)
installieren Sie den Injektor in die UP Aufnahme und verschließen Sie die DN Aufnahme
•
Keine Regeneration
beide Aufnahmen DN und UP sowie die Ansaugöffnung müssen verschlossen werden.
5. Füllblendeneinheit für den Regenerierbehälter /
Füllblendenverschluss
Überwurfmutter für
Schlauchhülse
3/8"
BLFC – Gehäuse
mit BLFC
Richtige RFC –
Orientierung steuert den
Nachfüllwasserdurchflus
s in Richtung auf den
Telleransatz mit
gerundetem Ende.
Die Füllblendeneinheit ist in dem Winkelanschluss auf der Oberseite des Ventils installiert worden.
Füllblendeneinheit (BLFC)
zu demontieren. BLFC besteht aus: Winkelanschluss, Füllblendenkäfig, Kunststoffschneidring und Mutterverbindung.
Die Füllblendeneinheit ist mit einem Arretierungsbügel (O – Ring 019) am Steuerventil befestigt worden. Dadurch
lasst sich sehr leicht zu demontieren.
Füllblendenkäfig
Verwechseln Sie nicht die Gleichstrom- und Gegenstromventile.
Bestimmte Teile des Ventils versorgen den Injektor mit Wasser für die Gleichstrom-
und Gegenstromfunktion.
BLFC
Winkelanschluss 3/8"
BLFC
Füllblendeneinheit
O – Ring
019
- ist in dem Winkelanschluss auf der Oberseite des Ventils installiert und ist sehr leicht
befindet sich im Winkelanschluss, da befindet sich die eigentliche Füllblende.
Winkel-
anschluss
BLFC - Blindverschluss
Sicherungs-
Spange
Doppelenthärtungsanlage / Steuerventil Clack WS 1 CK
Gerätebeschreibung |
13

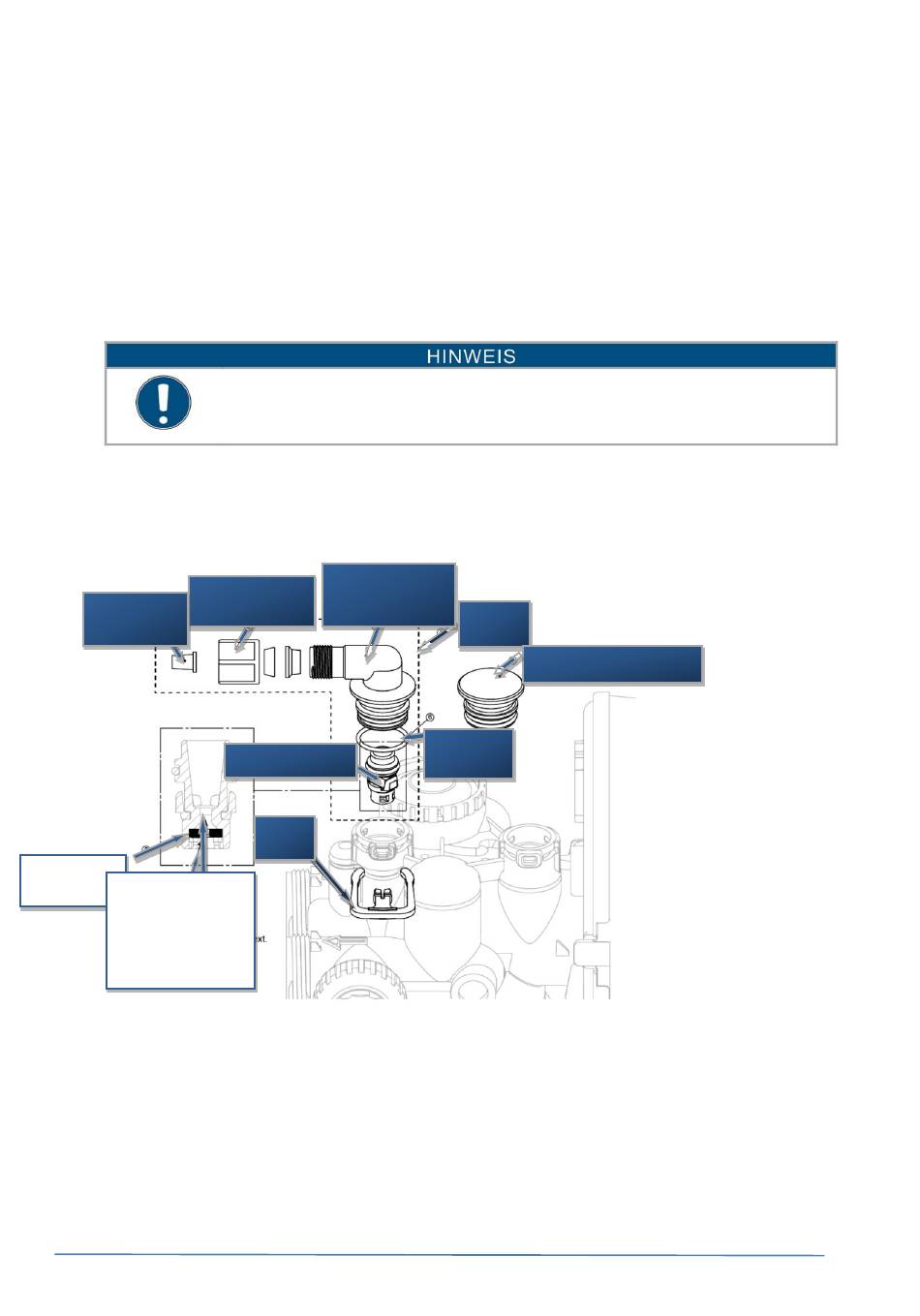

Bild 6.Fülblendeneinheit.
