| Ventilsegmente
4. Injektorhaube, Injektorvorfilter, Injektorverschluss und Injektor
Injektorverschluss
richtigen Weg über den Injektor nimmt.
Der selbstansaugende Injektor regelt die Geschwindigkeit
des Wassers. Der Injektor erzeugt einen Unterdruck und
saugt die Regenerationslösung an. (z.B. Natriumchlorid
oder Kaliumpermanganat)
Die Regenerierlösung wird mit dem Treibwasser
verschnitten und dem Harz zugeführt.
Injektorvorfilter,
Injektor
sind unter der
Injektordeckel
zugänglich auf der Oberseite des Ventils positioniert.
Injektordeckel
ist über einen O-Ring abgedichtet und ist
so konstruiert, dass er von Hand verschlossen werden
kann. Unter den Injektordeckel ist ein Vorfilter installiert, um Verschmutzungen des Injektors zu vermeiden.
Im
Injektor Gehäuse
entweder mittels eines Stopfens verschlossen oder mit einem Injektor versehen. Der Injektor stellt ein gleichmäßiges
Regenerat / Wassergemisch abhängig vom Eingangswasserdruck zur Verfügung.
Injektoren werden bestimmt durch den Typ, die Menge den benötigten Volumenstrom an Regenerat.
Richtlinien findet man in der Literatur der Filtermedienhersteller.
Die farbcodierten Injektoren haben unterschiedliche Saugraten, Spül- und Volumenstromraten in Abhängigkeit des
Druckes (siehe Tabelle 1)
Tabelle 1. Farbcodierungsinformation für Injektoren
Injektor - Typ
V3010-1A
V3010-1B
V3010-1C
V3010-1D
V3010-1E
V3010-1F
V3010-1G
V3010-1H
V3010-1I
V3010-1J
V3010-1K
stellt sicher, dass das Wasser den
und / oder der
Injektorverschluss
installiert. Alle sind leicht
sind zwei Anschlussöffnungen vorgesehen, „DN" und „UP". Diese Anschlussöffnungen werden
Es muss immer der für die jeweilige Anwendung und Tankgröße richtige Injektor
gewählt werden, sei es für Gleichstrom oder Gegenstrombetrieb.
Injektor Farbe
Schwarz
Braun
Violett
Rot
Weiß
Blau
Gelb
Grün
Orange
Hell Blau
Hell Grün

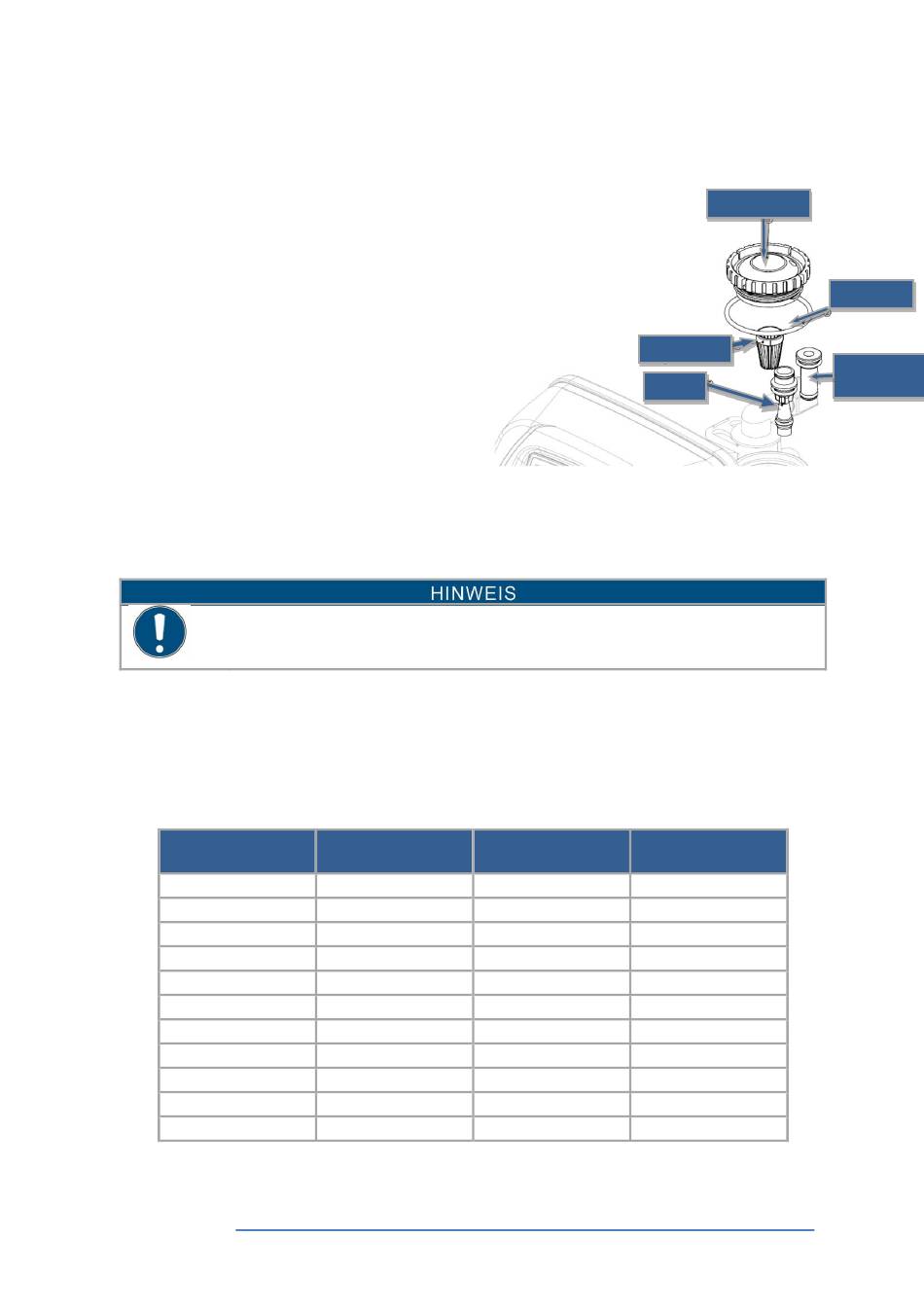

Bild 5. Injektor Deckel,
Injektor und Verschluss.
Injektorfilter
Injektor
Tankdurchmesser
Tankdurchmesser
bei Gleichstrom
bei Gegenstrom
6"
7"
8"
9"
10"
12"
13"
14"
16"
18"
22"
Bedienungsanleitung CK 1"
Injektor Deckel
O – Ring 135
Injektor-
Blindstopfen
8"
9"
10"
12"
13"
14"
16"
18"
22"
