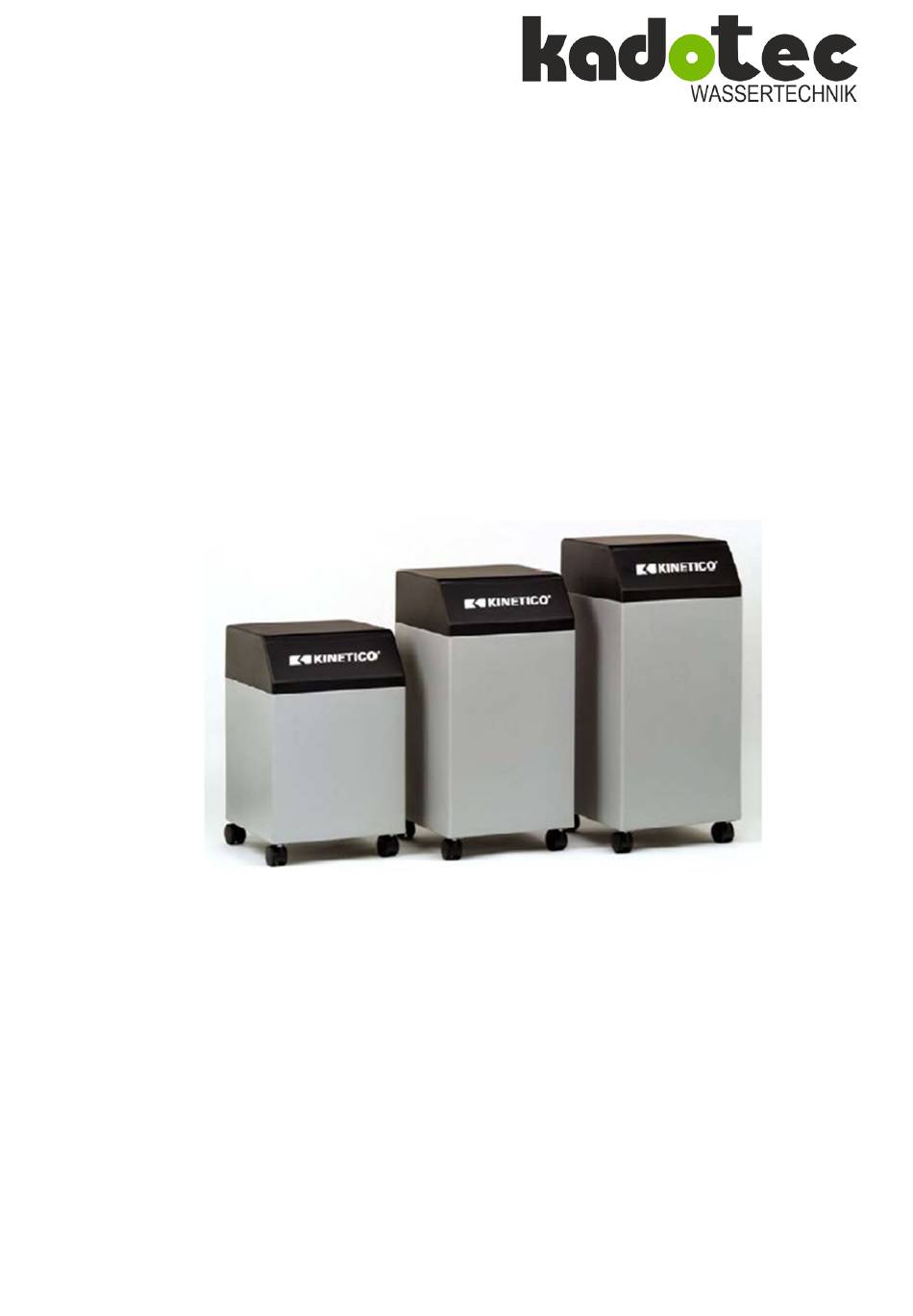

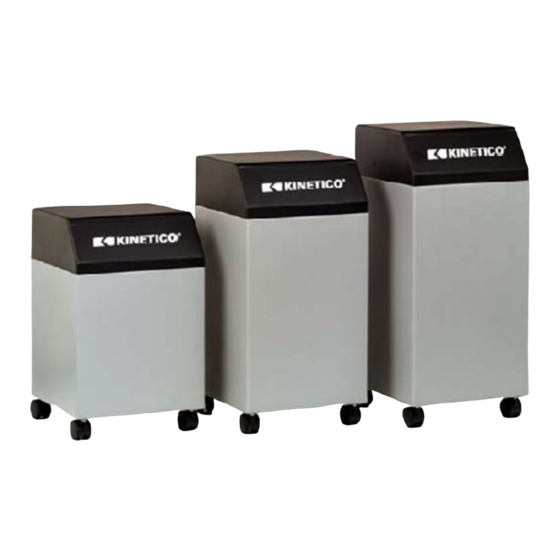

- Seite 1 Montage- und Bedienungsanleitung KINETICO 2020C, SK/HT 613, 618, 621 Kadotec Wassertechnik Part of AQUA Management GmbH Emil-von-Behring- Str. 3 63128 Dietzenbach / Deutschland Tel. 0049 (0) 6074 8053115 info@kadotec.de www.kadotec.de...
- Seite 2 Montageanleitung KINETICO 2020-C, SK/HT 613, 618, 621 1. Nehmen Sie den Enthärter aus dem Verpackungskarton heraus und kontrollieren Sie, auf etwaige Transportschäden. Teilen Sie Schäden sofort dem Spediteur, der Versicherung und dem Hersteller mit. 2. Nehmen Sie die Haube ab. Ablaufschlauch und Montagesatz aus dem Kabinett herausnehmen.
- Seite 3 Inbetriebnahme vorbereiten Prüfen Sie, ob der Enthärter an geschützter, aber gut zugänglicher Stelle, aufgestellt ist. Prüfen Sie, ob alle Anschlüsse gemäß den örtlichen Vorschriften vorgenommen wurden. Prüfen Sie, ob vor der Anlage ein Feinfilter (Maschenweite 150µm) installiert wurde. ...
- Seite 4 Betriebsanleitung für KINETICO Enthärter 613, 618, 621 und 2020C Sobald der Enthärter vorschriftsgemäß angeschlossen ist, und bevor die Harzflaschen mit Wasser gefüllt werden, ist folgendes zu überprüfen: 1. Überprüfen Sie die Rohwasserhärte vor der Anlage. Ist die vorhandene Wasserhärte größer oder kleiner als die werksseitig eingebaute Härtebereichsscheibe, muss die passende Härtebereichsscheibe laut Tabelle ausgewählt und eingebaut werden.
- Seite 5 Auswechseln der Härtebereichsscheiben, Modell 2020C Liegt die Gesamtwasserhärte zwischen 10 und 15°dH, passt die werkseitig eingebaute Nr. 4. Ist die Wasserhärte größer oder kleiner, muss die passende Härtebereichsscheibe ausgewählt und diese anstelle der Scheibe Nr. 4 eingebaut werden. Scheiben-Nr. Härte bis °dH (Salzverbrauch o,220kg) 2207 1103...
- Seite 6 Vorgehensweise Abdeckung des Steuerkopfes abschrauben (Sechskantschrauben SW AF ¼“) Kunststoffpilz im O-Ring und Feder entnehmen. Siehe Bild 1 Härtebereichsscheibe (WATER-METER) auswechseln. Dabei die alte Härtebereichsscheibe vorsichtig entnehmen und darauf achten, dass die übrigen Teile der Steuereinrichtung in ihrer Funktionslage belassen werden. Beim Einlegen der neuen Härtebereichsscheibe die obere Sperrklinke etwas zur Seite drücken.
- Seite 7 Soleventil einstellen, Modell 2020C Bauen Sie das Soleventil aus und verändern Sie den Abstand des Schwimmers vom unteren Anschlag, laut Zeichnung.
- Seite 8 Entlüften des Enthärters Bei geschlossenem Wasserablauf den Wasserzulauf langsam öffnen – mit dem Kreuzschlitzschraubendreher die Kreuzschlitzschraube in der Mitte des Steuerkopfes nach unten drücken (damit die Steuerscheibe mit dreht) und im Uhrzeigersinn so weit drehen, bis der schwarze Punkt (bei Warmwassergeräten die kleine, hervorstehende Nase an der Schraube) in Stellung Backwash drehen.
- Seite 9 Prüfen der Wasserstandhöhe Sobald der Wasserzulauf geöffnet wird, also auch während des Entlüftens, beginnt sich der Behälter mit Wasser zu füllen. Prüfen Sie, ob sich der Behälter langsam mit Wasser füllt und ob das Solventil 1 bis 2cm über dem Bodensieb abstellt. Wenn sich der Behälter nicht füllt, oder die Wasserzufuhr nicht rechtzeitig schließt, sollte die Funktion und die richtige Einbaulage des Soleventils kontrolliert werden.
- Seite 10 Installationsplan für Wasserenthärter Installation mit Bypass...
- Seite 11 Konzept (Upflow Service) KINETICO Enthärter 613, 618, 621 KINETICO Enthärter sind Doppelanlagen um sicher zu sein, dass immer weiches Wasser zur Verfügung steht, während die eine Harzflasche regeneriert, liefert die andere weiches Wasser. Das KINETICO Ventil, beschrieben in einem früheren Abschnitt, kontrolliert den Programmablauf sobald eine Harzflasche in Betrieb ist und die andere regeneriert.
- Seite 12 β SCHEMA PFLOW SERVICE Programmablauf (Upflow Service) Die Kontrollscheibe bewegt sich im Uhrzeigersinn. Jede Position ist untenstehend mit einer genauen Beschreibung dargestellt. 1.Haupttank in Betrieb Nebentank in Wartestellung 6. Haupttank in Betrieb Nebentank 2. Haupttank regeneriert regeneriert (Backwash) Brine-Rinse) Nebentank in Betrieb 5.
- Seite 13 β SCHEMA PFLOW SERVICE 1. Haupttank in Betrieb - Nebentank in Wartestellung Der Haupttank ist in Betriebsstellung - der Nebentank ist frisch regeneriert und daher in Wartestellung. Beide Ventile des Haupttanks sind geöffnet, Zugang und Abgang. Das Rohwasser fließt durch das Eingangsventil, abwärts durch das Steigrohr, aufwärts durch das Harzbett und von dort durch das Abgangsventil.
- Seite 14 β SCHEMA PFLOW SERVICE 3. Haupttank in Stellung Regeneration (Backwash) - Nebentank in Betriebssstellung Haupttank in der Rückspül-Stellung (Backwash) und der Nebentank in Betriebsstellung. Das Zugangsventil für den Haupttank ist geschlossen. Beide Ventile, das Zugang- und das Ablaufventil sind geöffnet. Beide Kugeln sind geschlossen. Weichwasser vom Nebentank läuft nun in den Haupttank, abwärts durch das Harzbett, aufwärts durch das Steigrohr und von dort durch das Ablaufventil.
- Seite 15 β SCHEMA PFLOW SERVICE 5. Haupttank in Betriebsstellung - Nebentank in Regenerationsstellung (Brine- Rinse) Der Haupttank ist in Stellung Betrieb und der Nebentank in Stellung Brine-Rinse. Beide Ventile des Nebentank, Zugang und Abgang, sind geschlossen. Das Ablaufventil des Nebentank ist geöffnet. Weiches Wasser vom Haupttank fließt durch das Trichtersieb, welches bewirkt, daß...
- Seite 16 BENE (Kabinettmodell 613, 618, & 621) Härtesch eibe Komplet 1504 1505 1506 1507 1508 1509 1510 1511 1512 Oberteil- Ebene 1...
- Seite 17 BENE (Kabinettmodell 613, 618 & 621) Notizen: 1) Die Härtescheibe ist die gleiche für alle Modelle und wird laut Liste auf der Rückseite der Brochüre ausgewählt. Die Ersatzteil-Nr. ist auf der vorigen Seite angeführt. 2) Finde das richtige Teil auf der Zeichnung der vorigen Seite und mit Hilfe der angege- benen Pos.
- Seite 18 AHNRAD ETRIEBE Notizen: 1) Benutz die Modell-Nr. um die richtige Zeichnung zu finden. 2) Benutz die richtige Seite (Betriebs- oder Regenration), um die rich- tige Tabelle zu finden. 3) Benutz die Tabelle um die richtige Ersatzteil-Nr. zu finden.
- Seite 19 2 & 3 - BENE KOMPLETT Notizen: 1) Find das richtige Teil in der rechten Explosionszeichnung und find somit die richtige Reihe in der unten angeführten Tabelle. Die Standard-Modell-Bezeichnung bestimmt die richtige Kolonne. Zeichn.. Beschreibung Erforderl. Modell 613, 618 & 621 Anzahl Ebene 2 7225...
- Seite 20 4 - K BENE OMPLETT Notizen: 1) Find das richtige Teil in der rechten Explosionszeichnung und find somit die richtige Reihe in der unten angeführten Tabelle. Die Standard- Modell-Bezeichnung bestimmt die richtige Kolonne. 2) Die Teile mit ¤ gekennzeichnet sind auswechselbar. Tegn.
- Seite 21 BENE OMPLETT Notizen: 1) Find das richtige Teil in der rechten Explosionszeichnung und find somit die richtige Reihe in der unten angeführten Tabelle. Die Standard-Modell-Bezeichnung bestimmt die richtige Kolonne. 2) Die Teile mit ¤ gekennzeichnet sind auswechselbar. Zeichn. Bechreibung Erforderl. Modell 613, 618 &...
- Seite 22 TEUERKOPF NTERTEIL Notizen: 1) Find das richtige Teil in der rechten Explosionszeichnung und find somit die richtige Reihe in der unten angeführten Tabelle. Die Standard-Modell-Bezeichnung bestimmt die richtige Kolonne. Zeichn. Beschreibung Erforderl. Modell 613, 618 & 621 Anzahl Dichtung, Unterteil 8633 8633 Steuerkopf-Unterteil...
- Seite 23 ´ IBINETT ARZFLASCHEN UND STEIGROHRE Notizen: 1) Find das richtige Teil in der unteren Explosionszeichnung und find somit die richtige Reihe auf Seite 14. Die Standard-Modell-Bezeichnung bestimmt die richtige Kolonne. 2)¤) Das Steigrohr bei fest eingebautem Bodensieb, Modell SK 613, kann nicht entfernt und daher nicht ausgewechselt werden.
- Seite 24 ´ IBINETT ARZFLASCHEN UND STEIGROHRE Zeichn. Beschreibung Erfordel. HT Modell Anzahl Abdeckhaube 384801 384801 384801 Zwischenplatte 384802 384802 384802 Steigrohr 8247 8247 8247 Harzflasche 350225010 350225012 Schutzrohr 3701 9910 9911 Bodensieb, komplett Winkel, Überlauf 0072 0072 0072 Mutter f. Überlauf 1139 1139 1139...
- Seite 25 OLEVENTIL Notizen: 1) Find das richtige Teil in der rechten Explosionszeichnung und find somit die richtige Reihe in der unten angefürten Tabelle Die standard-Modell-Bezeich- nung bestimmt die richtige kolonne. Zeich. Beschreibung SK & HT Modell Verschraubung 1868 1868 1868 Schutzrohrdeckel Rohr Schwimmerkörper Justierrohr...
- Seite 26 BENE NSCHLUSS Zeich. Beschreibung Teile nr. Anschluss Ein/Aus, POM, ¾”, AG 9901 Anschluss Ein/Aus, NORYL, 1”, Winkel, AG 6745 haarnadel 1358 O-ring für Anschluss-Adapter, Ein/Aus 1328 Haltestift 1357 Ein/Aus-Anschlusssatz, komplett (3748) 3801 Ein/Aus-Anschlusssatz, komplett (9901) 9904 Ein/Aus-Anschlusssatz, komplett (6745) 9906 Z:\Daten\Allgemein\Kundendienst\Bedienungsanleitungen\Kabinettenthärter\Kinetico HT\HT deutsch\Kinetico.doc...
- Seite 27 613, 618 ETRIEBSANLEITUNG FÜR INETICO Die Anlage immer an einen Fußbodenablauf anschließen. Den 23 mm Ablaufschlauch vom Anschlußstutzen am Ventilkopf und den vom Sicherheitsüberlaufwinkel am Salztank getrennt zum Fußbodenablauf führen. Sobald der Enthärter angeschlossen ist und bevor die Harzflaschen mit Wasser gefüllt werden und somit das System in Betrieb genommen werden kann, soll folgendes überprüft werden: 1.
-
Seite 28: Wartung Der Anlage
ARTUNG DER ANLAGE 1. Es sollen immer soviel Salztabletten im Behälter sein, daß der Wasserspiegel ganz bedeckt ist. Der Salzbehälter soll jedoch 1-2 mal jährlich ganz geleert und gereinigt werden. 2. Darauf achten, daß keine Salztabletten in das Rohr des Soleventiles während der Salznachfüllung fallen. - Seite 29 Auswechseln der Härtebereichsscheibe Abdeckung vom Steuerkopf abschrauben (Sechskantschrauben SW AF 1/4"). Kunststoffpilz mit O-Ring und Feder entnehmen. Siehe Bild 2.1. Härtebereichsscheibe (WATER-METER-DISC) auswechseln. Dabei darauf achten, dass die alte Härtebereichsscheibe vor- sichtig entnommen wird und die übrigen Teile der Steuerein- richtung in ihrer Funktionslage belassen werden.
- Seite 30 GARANTIE – REGISTRIERUNG + ERWERBSBESCHEINIGUNG Der Käufer bestätigt, dass er in Gegenwart des Verkäu fers / Kundendienst in die Garantiebedingungen und Garantieeinschränkungen eingewiesen wurde und diese zum Betrieb der Anlage gelesen und akzeptiert hat. Der Käufer erklärt, dass Ihm die Anlage ausführlich erklär t wurde und alle Instruktionen zum sicheren Betrieb der Anlage erhalten hat.
- Seite 31 ÄRTESCHEIBE = standard montierte Scheibe Kapazität in Härtegrade dH°/Liter Weichwasser per Regeneration Scheibe Nr. Kinetico 4°dH 8°dH 11°dH 15°dH 19°dH 23°dH 26°dH 30°dH SK/HT 613 2280 λ 1140 λ 760 λ 540 λ 456 λ 380 λ 325 λ 285 λ Kinetico 5°dH 10°dH...
