| Ventilsegmente
Füllblende
regelt die Menge der Nachspeisung in den Regenerationsbehälter.
Die Füllblende ist ein Gummiring mit einem kleinen Loch in der Mitte mit einer speziell geformten Oberfläche, die
gleichmäßig eine bestimmte Menge in den Regenerationsbehälter in Abhängigkeit des Druckes füllt.
Die Nachspeisung erfolgt mit aufbereitetem Wasser.
Wenn das Zentralsteuerventil als reines Filtrationsventil ohne Chemikalieneinsaugung
verwendet wird, muss der Füllblendenanschluss verschlossen werden
Der BLFC Blindverschluss wird eingesetzt, wenn ein Ventil zur Rückspülung ohne
Chemikalienabsaugung eingesetzt wird!
6. Abwasserblendeneinheit und Anschlussfittings
Die Abwasserblendeneinheit beinhaltet die Abwasserblende und eine Fitting- Verbindung.
Die Abwasserblende regelt die richtige Bettanhebung beim Rückspülen und reguliert den Volumenstrom in den
Kanal.
Die Abwasserblende ist ein Gummiring mit einem kleinen Loch in der Mitte mit einer speziell geformten Oberfläche.
Die Durchflussleistung variiert im Druckbereich von 1,4 bis 8,6 bar um +/- 10%
Die Blendengrößen sind durch drei Nummern unterschieden und abhängig von der Durchflussrate in Liter/min (siehe
Tabelle 2. Abwasserblendeneinheit und Anschlussfittings).
Die Kanalwasserblende ist auf der Oberseite des Ventils installiert. Zur Demontage wird kein Werkzeug benötigt.
Der Kanalanschluss hat als Standard einen 19,1 mm (¾") Winkelanschluss. Der Winkelanschluss kann mit einem
15,9 mm (5/8") Schlauch oder 19,1 mm (¾") NPT Gewindefitting verrohrt werden. Der Standard 19,1 mm (¾")
Winkelanschluss kann um 180° gedreht werden. Damit kann er dem nächstgelegenen Kanalanschluss zugewandt
werden. Der optionale 25,4 mm (1") Kanalanschlussfitting gewährleistet Durchflussraten von 34,1 Liter/min bis 94,6
l/min.
Dieses Fitting ist gerade und wird mit der gleichen Spange an dem Ventilkörper befestigt.
Richtige RFC – Orientierung
steuert den Nachfüll- wasser-
Durchfluss in Richtung auf
den Telleransatz mit gerun-

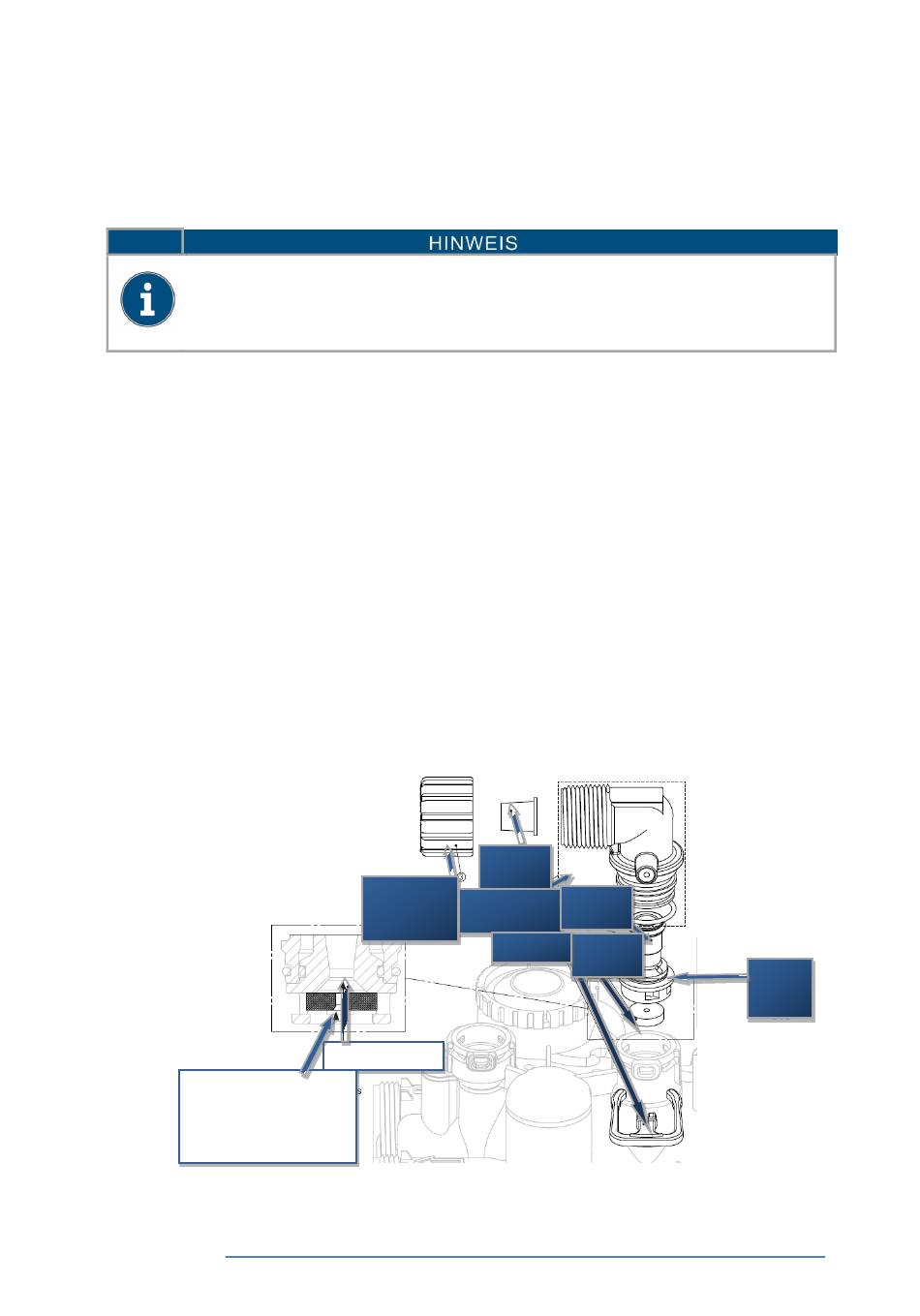

Bild 7. Abwasserblendeneinheit(¾").
Verschlussclip
für DLFC und
BLFC
Wasserdurchfluss
detem Ende.
Schlauch-
hülse ⅝"
DLFC
Überwurfmutter
Winkel ¾"
für DLFC ¾"
WS 1 DLFC
Gehäuse für
DLFC
Bedienungsanleitung CK 1"
O – Ring
für BLFC
019
