Seite 3
1-1/8 in. (2.8cm) 4 in. (10.2cm) 1/4 in. (0.635cm) W1 #6116635...
Seite 4
ü û 48 in. CE1 #6116636 (1.2m) 20 - 25 ft-lbs 40 - 45 ft-lbs 27 - 34 Nm 54 - 61 Nm 20 - 25 ft-lbs 27 - 34 Nm...
Seite 5
MODEL NO . 6160030 XXXXXXX SERIAL NO. 9" MAX (23cm) CSA Z259.2.5 9514021Rev. B ANSI Z359.16 MODEL NO. 6160047 XXXXXXX SERIAL NO . 9" MAX (23cm) 9514022 Rev. B ANSI Z359.16 MODEL NO . 6160054 XXXXXXX SERIAL NO . 9" MAX (23cm) CSA Z259.2.5 9514023 Re v .
Avoid surfaces and objects that can damage the user or equipment. Ensure there is adequate fall clearance when working at height. Never modify or alter your fall protection equipment. Only 3M or parties authorized in writing by 3M may make repairs to the equipment.

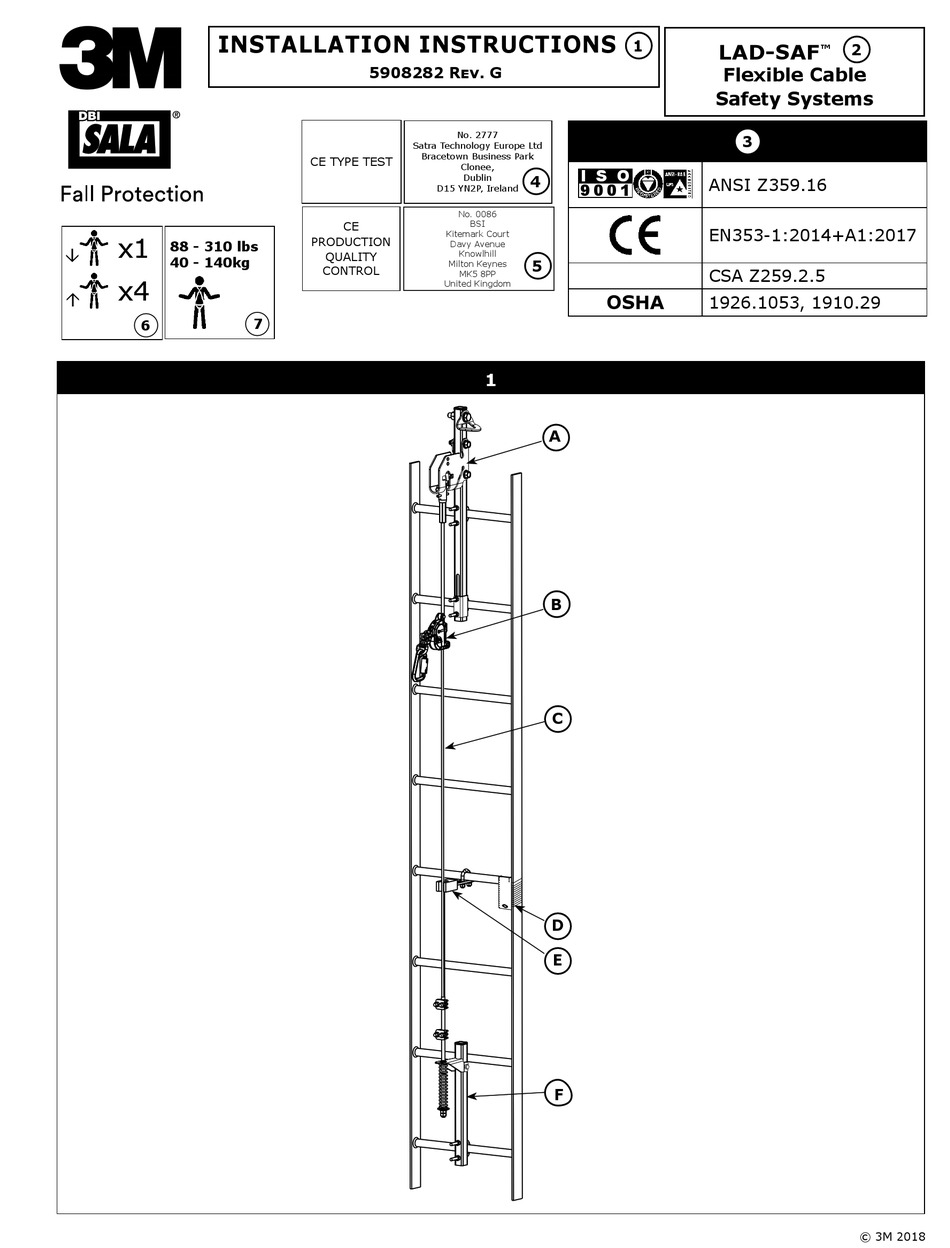

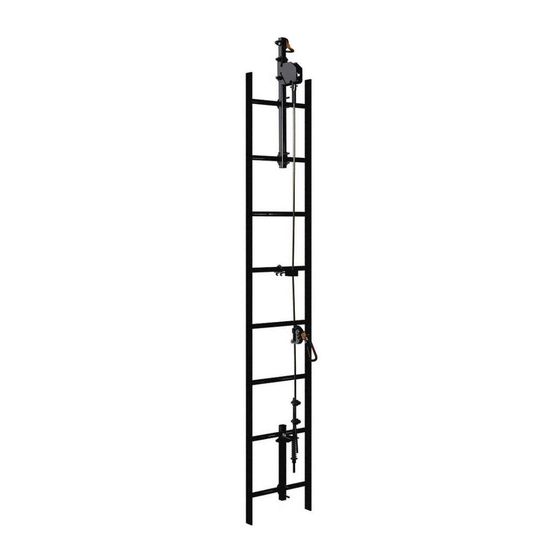

Installation Checklist at the back of this manual. PRODUCT DESCRIPTION: Figure 1 illustrates the Lad-Saf Flexible Cable Safety System. Figures 2 through 19 illustrate components of the Lad-Saf ® ® Flexible Cable Safety System. See Table 1 for system component descriptions. See Table 2 for system component specifications.
Seite 10
Table 1 – Component Descriptions Item Number: Figure Description SO-1 6100705 Flex Top/Btm Standoff, 2” OD 24.25” Pole Centers SO-2 6100710 Flex Standoff, Pole, SS 6100675 Flex Cable Guide Standoff, 2” OD Pole 6100677 Flex Cable Guide Standoff, 2-1/2” OD Pole 6100679 Flex Cable Guide Standoff, 3”...
Seite 12
3M Fall Protection LAD-SAF™ Detachable Cable Sleeves, are designed for use with 3M Fall Protection approved climb assist systems. The use of any other type of climb assist system may be incompatible with the LAD-SAF™ Flexible Cable Safety System and LAD-SAF™ Detachable Cable Sleeves, and could create a serious safety hazard for the user.
LOAD REQUIREMENTS FOR STRUCTURE: The climbing structure to which the LAD-SAF™ system is installed must be capable of supporting the total loading imposed by the system. STATIC LOADING: The static loads imposed onto the system include the weight of the top bracket, weight of the cable per length of system and a safety factor (SF).
Seite 14
Safety System Clamps, and to generally strengthen the rung. The Rung Support must have sufficient length extending on either side of the Side Rails to install Rung Support fasteners. Install rung support at each LAD-SAF ™...
Seite 15
Use 1/2-inch fasteners (not provided) to attach the top bracket to the pole. Fasteners should extend through the pole when possible. 3M DBI-SALA recommends using lock washers, double nuts, or other methods to ensure fasteners will not loosen.
8.0 LAD-SAF SYSTEM LABELING ; Please reference the User Manual supplied with the Lad-Saf™ Detachable Sleeve for proper use and maintenance of this system. The Lad-Saf Flexible Cable Safety System Tag must be securely attached and fully legible. (See Figure 17) System Tag contents are listed in Table 1.
Évitez les surfaces et les objets qui peuvent endommager l’utilisateur ou l’équipement. Vérifiez que vous disposez d’une distance d’arrêt adaptée lorsque vous travaillez en hauteur. Ne modifiez ni n’altérez jamais votre équipement antichute. Seul 3M ou les parties agréées par écrit par 3M peuvent réparer cet équipement.
DESCRIPTION DU PRODUIT : La figure 1 représente le système de sécurité à câble flexible pour échelle Lad-Saf . Les figures 2 à 19 présentent les ®...
Seite 19
Tableau 1 – Descriptions des composants Pièce n° : Figure Description SO-1 6100705 Centres de poteau 24,25 po, diam. ext. 2 po, support d’entretoise haut/bas flexible SO-2 6100710 Support d’entretoise flexible, poteau, acier inox 6100675 Poteau diam. ext. 2 po, support d’entretoise pour guide-câble 6100677 Poteau diam.
Seite 20
** Nombre d’utilisateurs limité à 1 en cas d’utilisation avec les supports SO-4 et SO-5. Voir la figure 5. Références Consignes d’installation Figure 1 Support supérieur sur la couverture Système de sécurité à câble flexible pour échelle Lad-Saf Manchon ™ Normes Câble Numéro d’identification de l’organisme notifié ayant réalisé le Étiquette RFID test de certification CE.
Seite 21
Utilisé en combinaison avec le manchon de câble amovible Lad-Saf™ (vendu séparément), le système de sécurité à câble flexible pour échelle Lad-Saf™ est conçu pour protéger un travailleur en cas de chute lors de l’utilisation d’échelles fixes ou de structures d’escalade similaires. Les systèmes de sécurité à câble flexible pour échelle LAD-SAF...
EXIGENCES EN MATIÈRE DE CHARGE POUR LA STRUCTURE : La structure d’escalade sur laquelle est installé le système LAD-SAF™ doit être capable de supporter la totalité des charges imposées par le système. CHARGE STATIQUE : Les charges statiques exercées sur le système comprennent le poids du support supérieur, le poids du câble pour la longueur du système, la charge de prétension et un coefficient de sécurité...
Seite 23
Les supports supérieurs doivent être reliés à la structure avec un support d’entretoise DBI- SALA de 3M ou un support d’entretoise fourni par le client. Les supports d’entretoise doivent supporter les charges prévues à la section 2.2 et être compatibles avec le système LAD-SAF ™...
Seite 24
Utiliser des fixations de 1/2 po (non fournies) pour fixer le support supérieur au poteau. Les fixations doivent s’étendre dans le poteau lorsque cela est possible. 3M DBI-SALA recommande d’utiliser des rondelles de frein, des écrous doubles ou d’autres méthodes pour s’assurer que les fixations ne se desserreront pas.
équipement de protection antichute. Les nouveaux utilisateurs doivent prendre contact avec un représentant du service clientèle de 3M Fall Protection (voir au verso). Si vous vous êtes déjà enregistré(e), consultez le site 3M.com/FallProtection. Suivre les instructions fournies sur le dispositif de lecture portable ou sur le portail Internet pour transférer les données sur votre journal Internet.
L’utilisation dans le cadre d’autres applications comme, sans en exclure d’autres, des activités récréatives ou liées au sport, ou d’autres activités non décrites dans les instructions sur le produit, n’est pas approuvée par 3M et peut entraîner des blessures graves, voire la mort.
Seite 27
à la fin de ce manuel. DESCRIPTION DU PRODUIT : La figure 1 illustre le système de sécurité à câble flexible Lad-Saf . Les figures 2 à 19 illustrent les composants du système de sécurité...
Seite 28
Tableau 1 – Description des composants Numéro d’article Figure Description SO-1 6100705 Entretoise flexible sup./inf., dia. ext. de 51 mm (2 po), centres de poteaux 615 mm (24,25 po) SO-2 6100710 Entretoise flexible, poteau, inox 6100675 Entretoise flexible pour guide-câble, dia. ext. poteau 51 mm (2 po) 6100677 Entretoise flexible pour guide-câble, dia.
Seite 29
** Le nombre d’utilisateurs est limité à 1 si utilisé conjointement avec SO-4 et SO-5. Voir la figure 5. Références Instructions d’installation Figure 1 Support supérieur sur la couverture Systèmes de sécurité à câble flexible Lad-Saf Manchon Normes Câble Numéro de l’organisme ayant effectué l’essai CE. Étiquette IRF Numéro de l’organisme vérifiant la fabrication de cet EPI Guide de câble...
Seite 30
(voir la section 2.2). CAPACITÉ DU SYSTÈME : Le nombre d’utilisateurs autorisés sur le système de protection à câble flexible LAD-SAF en même temps varie en fonction du type de système et d’installation. En règle générale, les capacités du système de protection à...
Seite 31
La planification de l’installation peut limiter la durée sur la structure et renforcer la sécurité. • Utiliser les procédures de sécurité appropriées lors de l’installation des systèmes LAD-SAF • Portez un équipement de protection individuelle, notamment des lunettes de sécurité et des chaussures à...
Seite 32
à garantir un accès sécurisé aux utilisateurs lorsqu’ils s’attachent ou se détachent du système. Les supports supérieurs doivent être fixés à la structure au moyen d’une entretoise 3M DBI-SALA ou d’un support- entretoise fourni par le client. Les supports-entretoises doivent supporter les charges indiquées à la section 2.2 et doivent être compatibles avec le système LAD-SAF...
Seite 33
12 mm (1/2 po) (non fournies). Dans la mesure du possible, les fixations devraient traverser le poteau. 3M DBI-SALA recommande d’utiliser des rondelles de sécurité, des écrous couplés ou d’autres méthodes pour s’assurer que les fixations ne se desserreront pas.
Seite 34
équipement de protection antichute. Les nouveaux utilisateurs sont priés de communiquer avec un représentant du service à la clientèle de 3M Fall Protection (voir au plat-verso). Les utilisateurs déjà enregistrés peuvent se rendre sur : 3M.com/FallProtection. Pour télécharger vos données vers votre registre en ligne, suivre les instructions fournies avec le lecteur portable ou sur notre portail Web.
Die Verwendung in anderen Anwendungen, u. a. bei Materialtransport, Freizeitaktivitäten, Sportaktivitäten oder anderen, nicht in den Produktanweisungen beschriebenen Aktivitäten, wird nicht durch 3M genehmigt und kann zu schweren Verletzungen oder zum Tod führen. Dieses Gerät darf nur von Personen verwendet werden, die in der Verwendung des Geräts am Arbeitsplatz geschult sind.
Übertragen Sie die Angaben zur Produktidentifikation vor der Installation und Verwendung dieser Ausrüstung vom ID-Etikett in die Installationsprüfliste hinten in diesem Handbuch. PRODUKTBESCHREIBUNG: Abbildung 1 zeigt das Lad-Saf Flexible Steigschutzsystem zur Leitersicherung. Die Abbildungen 2 bis 21 zeigen Komponenten des ®...
Seite 37
Tabelle 1 – Komponenten- beschreibungen Artikelnummer Abbildung Beschreibung SO-1 6100705 Flex-Abstand oben/unten, 2” AD 24,25” Pfostenmitten SO-2 6100710 Flex-Abstand, Pfosten, SS 6100675 Flex-Kabelführung, Abstand 2”, AD Pfosten 6100677 Flex-Kabelführung, Abstand 2-1/2”, AD Pfosten 6100679 Flex-Kabelführung, Abstand 3”, AD Pfosten SO-3 6100680 Flex-Kabelführung, Abstand 3-1/2,”...
SYSTEMKAPAZITÄT: Die Anzahl der gleichzeitig auf dem LAD-SAF™ Flexiblen Steigschutzsystem zur Leitersicherung zugelassenen Benutzer hängt von der Art des Systems und der Installation ab. Die Kapazität von LAD-SAF™ Flexiblen Steigschutzsystemen zur Leitersicherung reicht von einem bis zu vier Benutzern. Siehe Tabelle 2 für weitere Informationen zu den Kapazitätseinschränkungen.
LASTANFORDERUNGEN AN DIE STRUKTUR: Versichern Sie sich, dass die Kletterstruktur der Gesamtbelastung standhält, für die das LAD-SAF™ System ausgelegt ist. STATISCHE BELASTUNG: Zu den im System auftretenden statischen Lasten zählen das Gewicht der oberen Halterung, das Gewicht des Kabels pro Systemlänge und ein Sicherheitsfaktor (SF). Im Folgenden wird ein Beispiel zur Bestimmung der auf ein System (30 m (100 ft)) wirkenden statischen Belastung angeführt:...
Seite 41
Benutzern beim Anschluss an das System sowie beim Loslösen ein sicherer Zugang ermöglicht wird. Die oberen Halterungen werden über die von 3M DBI-SALA oder dem Kunden zur Verfügung gestellten Abstandshalterungen mit der Struktur verbunden. Abstandshalterungen müssen die in Abschnitt 2.2 angegebenen Lasten aushalten und mit dem SAF System kompatibel sein.
Bringen Sie die obere Halterung mit 1/2-Zoll-Befestigungen (nicht enthalten) an der Stange an. Die Befestigungen sollten sich, wenn möglich, durch die Stange ziehen. 3M DBI-SALA empfiehlt die Verwendung von Sicherungsscheiben, Doppelmuttern oder andere Methoden, um sicherzustellen, dass sich die Befestigungselemente nicht lösen.
Konformitätserklärung: www.3M.com/FallProtection/DOC 8.0 LAD-SAF SYSTEM – ETIKETTEN ; Bitte ziehen Sie für die richtige Benutzung und Wartung dieses Systems das mit der LAD-SAF™ Abnehmbaren Muffe zur Verfügung gestellte Benutzerhandbuch zurate. Das Tag des LAD-SAF™ Flexiblen Steigschutzsystems zur Leitersicherung muss sicher angebracht und vollständig lesbar sein.
Evite superficies y objetos que puedan dañar al usuario o al equipo. Asegúrese de que haya una distancia de caída adecuada cuando trabaje en altura. Nunca modifique o altere su equipo de protección contra caídas. Sólo 3M o las partes autorizadas por escrito por 3M pueden reparar el equipo.
Lista de comprobación de la instalación al final de este manual. DESCRIPCIÓN DEL PRODUCTO: La figura 1 ilustra el sistema de seguridad de escaleras de cable flexible Lad-Saf . De las figura 2 a la 21 se ilustran los ®...
Seite 46
Tabla 1: Descripciones de los componentes Número del artículo: Figura Descripción SO-1 6100705 Sujetador sup/inf flexible, centros del poste de 24,25 pulg. de 2 pulg. d.e. SO-2 6100710 Sujetador flexible, poste, SS 6100675 Sujetador de la guía para cable flexible, poste de 2 pulg. de d.e. 6100677 Sujetador de la guía para cable flexible, poste de 2-1/2 pulg.
Seite 47
** Número de usuarios limitado a 1 cuando se usa junto con SO-4 y SO-5. Ver Figura 5. Referencias Figure 1 Instrucciones de instalación Soporte superior en la cubierta Sistemas de seguridad de escaleras de cable flexible Lad-Saf Manguito ® Normas Cable Número de organismo que realizó la prueba CE. Etiqueta de RFID Número de organismo que controla la fabricación de este EPP.
Seite 48
LAD-SAF™ de 3M Fall Protection, incluidos los acopladores de cable desechables LAD-SAF™, están diseñados para su uso con los sistemas de ayuda de ascenso aprobados de 3M Fall Protection. El uso de cualquier otro tipo de sistema de asistente de ascenso podría ser incompatible con el sistema de seguridad de escalera de cable flexible LAD-SAF™ y los acopladores de cable desechables LAD-SAF™, y podría ocasionar graves riesgos de seguridad para el usuario.
REQUISITOS DE CARGA PARA LA ESTRUCTURA: La escalera en la que se instale el sistema LAD-SAF™ debe poder soportar la carga total ejercida por el sistema. CARGA ESTÁTICA: Las cargas estáticas ejercidas en el sistema incluyen el peso de la abrazadera superior, el peso del cable por la longitud del sistema, el pretensado y un factor de seguridad (FS).
Seite 50
El soporte superior deberá situarse de tal manera que permita el acceso seguro de los usuarios cuando se conecten y se desconecten del sistema. Los soportes superiores se deben conectar a la estructura con un sujetador 3M-DBI-SALA o un soporte sujetador suministrado por los clientes. Los soportes sujetadores deben sostener las cargas especificadas en la sección 2.2 y ser compatibles con el sistema LAD-SAF...
Seite 51
Utilice los tornillos pasadores de 1/2 pulgada (no se proveen) para sujetar el soporte superior al poste. Si fuera posible, los tornillos pasadores se deberían extender por el poste. 3M-DBI-SALA recomienda el uso de arandelas de bloqueo, tuercas dobles u otro método para evitar que se aflojen los tornillos pasadores.
Si es usuario por primera vez, póngase en contacto con un representante del servicio de atención al cliente de 3M Fall Protection (consultar la tapa posterior). Si ya se ha registrado, vaya a 3M.com/FallProtection.
Seite 53
Evite superficies y objetos que podrían lesionar al usuario o dañar el equipo. Asegúrese de que haya una separación de caída adecuada al trabajar en alturas. Nunca modifique ni altere el equipo de protección contra caídas. Solo 3M o las entidades autorizadas por escrito por 3M pueden hacer reparaciones en el equipo.
Seite 54
DESCRIPCIÓN DEL PRODUCTO: La figura 1 ilustra el sistema de seguridad de cable flexible Lad-Saf . En las figuras 1 a la 21 se ilustran los componentes del ®...
Seite 55
Tabla 1 – Descripciones de los componentes Número de artículo: Figura Descripción SO-1 6100705 Separador superior/inferior flexible, centros del poste 2 pulg. (diámetro exterior) 24,25 pulg. SO-2 6100710 Separador flexible, poste, SS 6100675 Separador de guía de cable flexible, poste 2 pulg. (diámetro exterior) 6100677 Separador de guía de cable flexible, poste 2-1/2 pulg.
Seite 56
** Cantidad de usuarios limitada a uno cuando se usa con SO-4 y SO-5. Consulte la figura 5. Referencias Instrucciones de instalación Figura 1 Soporte superior en la portada Sistemas de seguridad de cable flexible Lad-Saf Manguito ™ Normas Cable Cable de retención Número del organismo que realizó la prueba CE.
Seite 57
LAD-SAF™, lo que podría representar un riesgo grave para la seguridad del usuario. No utilice sistemas de asistente de ascenso que no sean de 3M Fall Protection sin antes consultarlo con una persona competente o calificada de su lugar de trabajo para obtener la aprobación. Si tiene preguntas adicionales sobre la compatibilidad, comuníquese con Servicios Técnicos de 3M.
Seite 58
REQUISITOS DE CARGA PARA LA ESTRUCTURA: La estructura de ascenso a la que se fija el sistema LAD-SAF™ debe sostener la carga total que requiere ese sistema. CARGA ESTÁTICA: Las cargas estáticas impuestas sobre este sistema incluyen el peso del soporte superior, el peso del cable según la longitud del sistema y un factor de seguridad (SF).
Seite 59
Los soportes superiores deben estar conectados a la estructura con un soporte de separación 3M DBI-SALA o un soporte de separación suministrado por el cliente. Los soportes de separación deben soportar las cargas especificadas en la sección 2.2, y deben ser compatibles con el sistema LAD-SAF ™...
Seite 60
1/2 pulg. (no suministrado) para conectar el soporte superior al poste. Se deben extender los sujetadores a través del poste siempre que sea posible. 3M DBI-SALA recomienda usar arandelas de seguridad, tuercas dobles u otros métodos para garantizar que los sujetadores no se aflojen.
Seite 61
FRECUENCIA DE INSPECCIÓN: Si desea obtener información sobre frecuencia de inspección, pasos de inspección y utilización del sistema de seguridad de cable flexible Lad-Saf, consulte las instrucciones de uso (IFU) del manual 5908555, 5908556 y 5908301 de 3M Fall Protection. ETIQUETA RFID: El sistema Lad-Saf incluye una etiqueta de identificación por radiofrecuencia (Radio Frequency Identification, RFID) (Figura...
O uso em outra aplicação, incluindo, entre outros usos, manuseio de materiais, atividades recreativas ou esportivas, ou outras atividades não descritas nas instruções do produto, não é aprovado pela 3M e pode resultar em lesão grave ou morte. Este dispositivo só deve ser usado por usuários treinados em aplicações no local de trabalho.
Antes de instalar e usar este equipamento, registre as informações de identificação do produto constantes na etiqueta de PT-B ID na Lista de verificação de instalação na parte de trás deste manual. DESCRIÇÃO DO PRODUTO: A Figura 1 ilustra o Lad-Saf Flexible Cable Safety System. As Figuras 2 a 19 ilustram os componentes do ® Lad-Saf Flexible Cable Safety System.
Seite 64
Tabela 1 – Descrições de componentes Número do item: Figura Descrição SO-1 6100705 Espaçador flexível superior/inferior, centros do poste de 61,59 cm (24,25 pol) com DE de 5,08 cm (2 pol) SO-2 6100710 Espaçador flexível, poste, aço inoxidável 6100675 Espaçador flexível da guia do cabo, poste com DE de 5,08 cm (2 pol) 6100677 Espaçador flexível da guia do cabo, poste com DE de 6,35 cm (2,5 pol) 6100679...
Seite 66
à escalada pode ser incompatível com o LAD-SAF™Flexible Cable Safety System e as capas de cabos destacáveis LAD-SAF™, e poderia criar um sério risco de segurança para o usuário. Não utilize sistemas de assistência à escalada que não sejam da 3M Fall Protection sem antes obter a aprovação de uma pessoa competente e/ou uma pessoa qualificada no seu local de trabalho.
REQUISITOS DE CARGA PARA A ESTRUTURA: A estrutura escalável na qual o sistema LAD-SAF™ for instalado deverá ser capaz de suportar as cargas totais impostas pelo sistema. CARGAS ESTÁTICAS: As cargas estáticas impostas no sistema incluem o peso do suporte superior, o peso do comprimento do cabo do sistema e um fator de segurança (FS).
Seite 68
INSTALAÇÃO DOS SISTEMAS M1 E M2: Consulte a Figura 4 para uma instalação típica dos sistemas M1 e M2 em um monoposte. O suporte superior deve ser posicionado de modo a permitir o acesso seguro dos usuários ao se conectarem ou desconectarem do sistema. Os suportes superiores devem ser conectados à estrutura com um espaçador DBI-SALA da 3M ou um suporte espaçador fornecido pelo cliente. Os suportes espaçadores devem suportar as cargas especificadas na seção 2.2 e devem ser compatíveis com o sistema LAD-SAF ™...
Seite 69
Use prendedores de 1/2 polegada (não fornecidos) para prender o suporte superior ao poste. Os prendedores devem estender-se através do poste, quando possível. A DBI-SALA da 3M recomenda o uso de arruelas de pressão, porcas duplas ou outros métodos para garantir que os prendedores não se soltem.
Seite 70
(EN353-1:2014+A1:2017). Declaração de conformidade: www.3M.com/FallProtection/DOC 8.0 ETIQUETAGEM DO sistema LAD-SAF ; Consulte o Manual do usuário fornecido com a capa destacável para Lad-Saf™ para obter as informações de uso e manutenção adequados deste sistema. A etiqueta do sistema flexível de segurança com cabos LAD-SAF™ deve estar bem presa e completamente legível. (Veja a Figura 17). O conteúdo da etiqueta do sistema está listado na Tabela 1.
Seite 71
3M comme souffrant d’un défaut de fabrication en usine ou de matériaux. 3M se réserve le droit d’exiger défaut de fabrication en usine ou de matériaux, tel que déterminé par 3M. 3M se réserve le droit d’exiger le que le produit lui soit retourné pour une évaluation de la réclamation au titre de la garantie. Cette garantie retour du produit dans ses installations afi...
