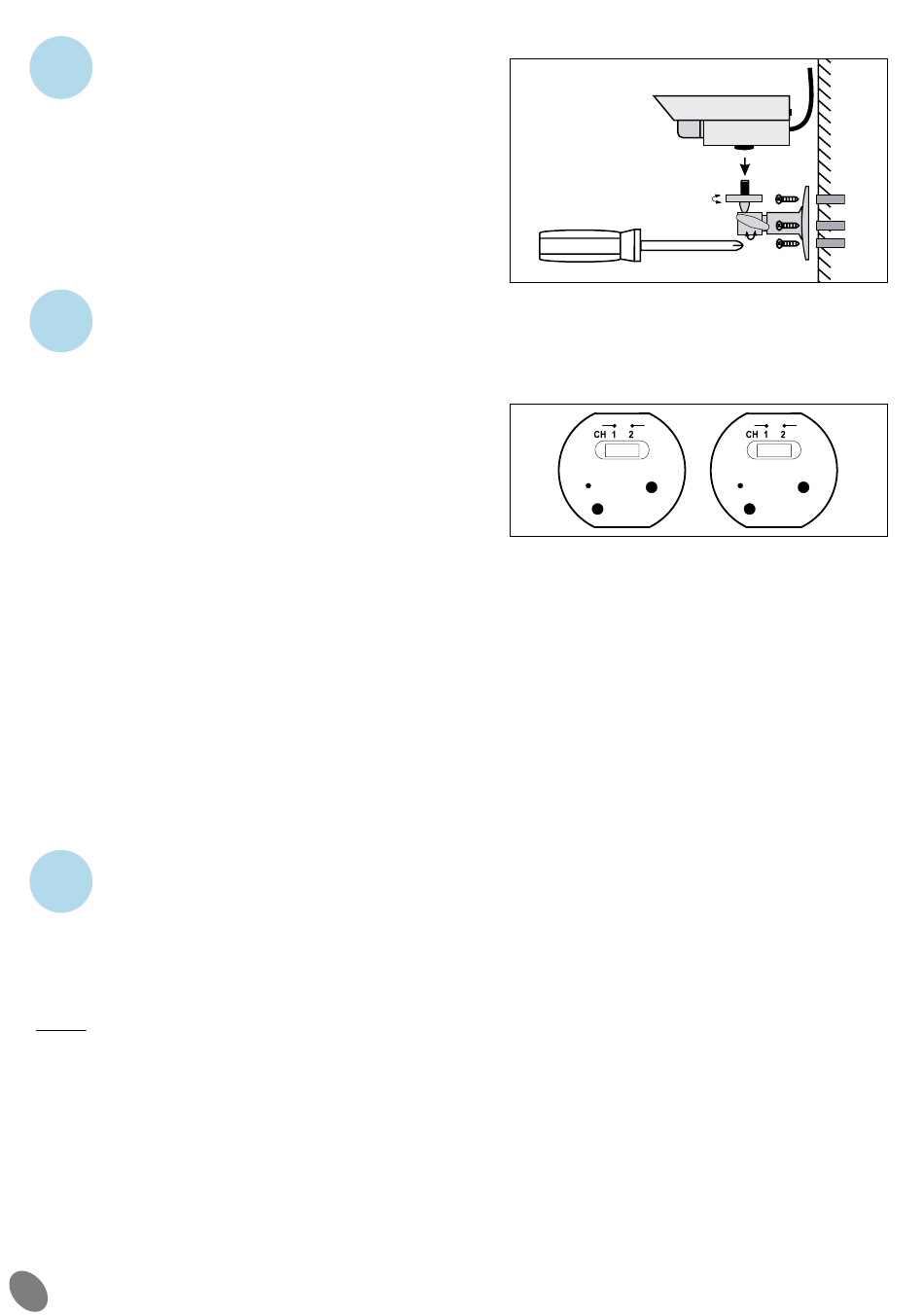

6 FixAÇÃo doS SuportES dA CÂmArA
• Verifique se nenhum elemento dificulta a instalação
• Procurar um lugar apropriado para fixar o suporte
• Aparafusar a parte mural com os parafusos forneci
dos. (utilizar uma cavilha se for necessário)
• Aparafusar a câmara sobre o suporte.
• Apontar a câmara na direcção desejada e apertar o
parafuso lateral de suporte.
7 ConExÃo dAS CÂmArAS
1. Ligue o cordão do adaptador 7.5V na entrada " alimentação " da câmara.
2. Ligue o adaptador numa tomada
3. Verifique se seleccionou bem um canal idêntico para a câmara e para o monitor.
A. Selecção do canal das câmaras
Na primeira utilização, cada câmara emite num canal que lhe é próprio. Assim o
monitor visualiza automaticamente a câmara 1 no canal 1(CH1) e a câmara 2 no
canal 2 (CH2).
B. modificação dos canais de emissão das câmaras
Esta regulação só deve ser feita se desejar mudar o canal de emissão de cada
câmara. Além disso se desejar mudar o canal de uma das 2 câmaras deverá
igualmente mudar o canal de emissão da segunda câmara.
A emissão da vídeo pode fazer-se em dois canais diferentes. Para utilizar o comutador de escolha de canal, retire o resguardo situado na parte traseira
da câmara em seguida utilize um objecto pontiagudo por exemplo uma esferográfica.
Seleccione o canal desejado em posição CH1 ou CH2.
Só pode ser activado um canal por câmara. No caso da utilização de 2 câmaras, escolha bem 1 canal diferente para cada câmara.
Colocar bem as protecções de borracha nas traseiras das câmaras.
C. Selecção do canal do monitor LCd
O monitor pode receber 2 canais diferentes.
Tem a possibilidade de escolher um canal particular ou de supervisionar até duas câmaras no monitor.
d. iluminação infravermelha
Os díodos infravermelhos não produzem luz visível a olho nu.
A iluminação infravermelha activa-se automaticamente na obscuridade.
8 inStALAÇÃo do monitor LCd
Instale o monitor a aproximadamente 1 m acima do solo (para condições de recepção óptimas).
Para a instalação do monitor, escolha um lugar afastado das paredes de betão armado, espelhos, estantes de metal, etc....
Afaste o monitor LCD dos aparelhos que criam interferências eléctricas fortes. Qualquer ambiente eléctrico forte pode causar interferências e pertur-
bar a utilização (WI-FI especialmente)
Atenção: Coloque unicamente o monitor sobre superfícies duras e estáveis.
1. Antena
2. LED que indica o canal seleccionado (câmara 1, câmara 2 ou os dois se modo SCAN activado)
3. Botão de regulação + (volume, luminosidade, cor, contraste, saturação)
4. Botão de regulação - (volume, luminosidade, cor, contraste, saturação)
5. Escolha do parâmetro a regular: (luminosidade/cor/contraste/saturação)
6. Função espelho do ecrã
7. Função ON/OFF
8. Selecção do canal ou posição AUTO (desfile automático das 2 câmaras)
9. Suporte do ecrã
10. Saída Áudio/Vídeo
11. Entrada Áudio/Vídeo
12. Entrada Adaptador
13. Adaptador
14. 1 cabo RCA-jack para Saída Áudio/Vídeo
3p
