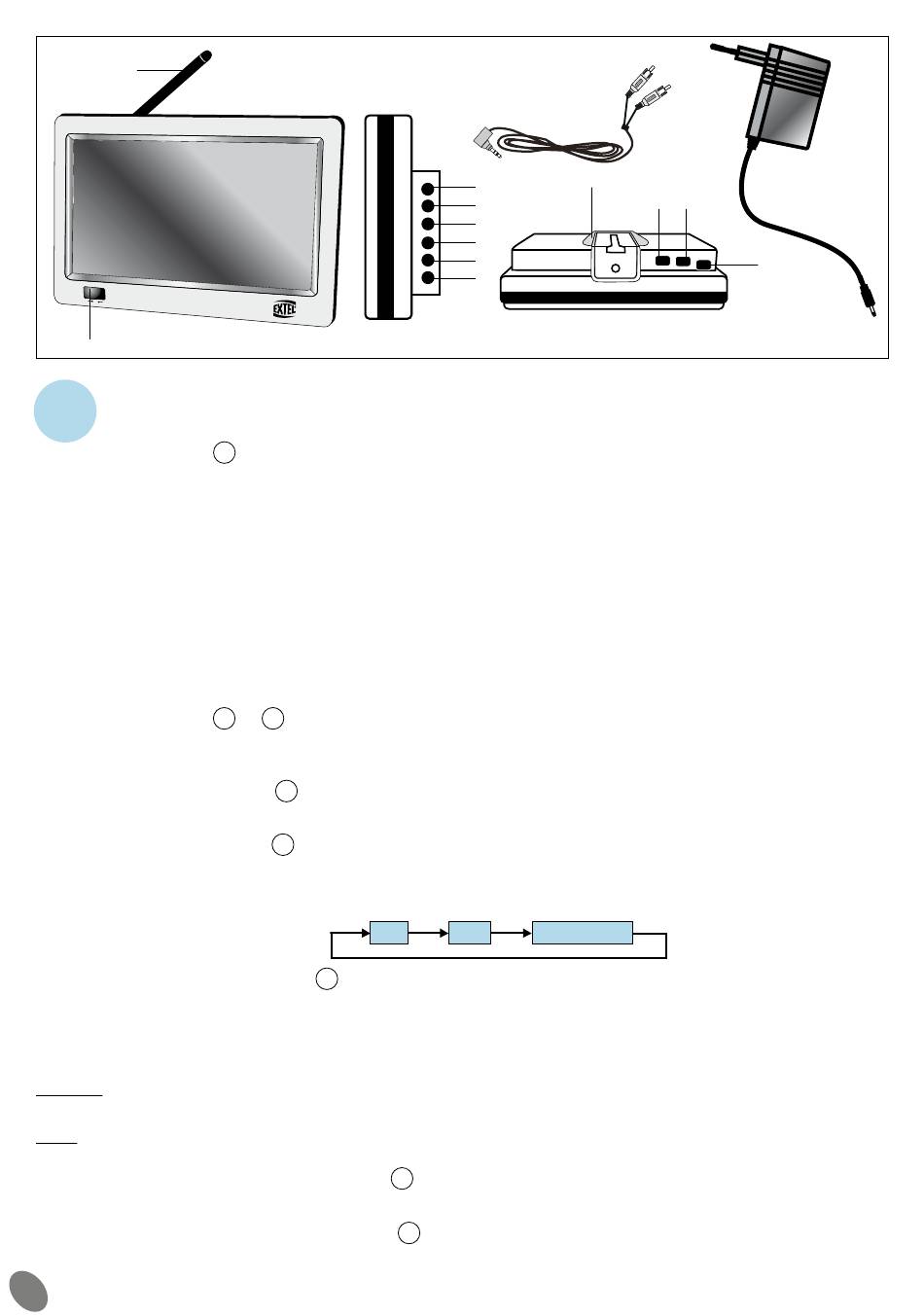

9 utiLiZACiÓn
A. Ajustes de la imagen
El sistema le permite numerosos ajustes con el fin de ajustar una calidad de imagen óptima.
Utilizar las teclas VOL-/VOL+ para ajustar los parámetros siguientes a la pantalla: luminosidad /color/ contraste/color.
Presionar el botón "FunC" 1 vez para ajustar la luminosidad
Presionar el botón "FunC" 2 vez para ajustar el contraste
Presionar el botón "FunC" 3 vez para ajustar la agudeza
Presionar el botón "FunC" 4 vez para ajustar el color
Presionar el botón "FunC" 5 vez para ajustar la saturación
Presionar el botón "FunC" 6 vez para ajustar el VÍDEO (sistema PAL/NTSC)
Presionar el botón "FunC" 7 vez para ajustar la luminosidad de visualizacion en la pantalla (OSD)
Presionar el botón "FunC" 8 vez para ajustar la amplitud LCD H (Visualizador de cristal líquido)
Presionar el botón "FunC" 9 vez para volver al modo Visualizador
A continuación con los botones "VoL+ y VoL-" ajustar los parámetros.
B. Ajustes del volumen
VOL+: Aumentar el volumen sonoro en la pantalla
VOL-: Disminuir el volumen sonoro en la pantalla
C. Función espejo de la pantalla
El monitor LCD de su producto permite "el efecto espejo". Al pulsar el botón "rev" la pantalla se invierte.
d. Visualización de las cámaras
Presionar el botón "CH" para pasar de un canal a otro, o de una cámara visualizada a la otra. El sistema se ajusta previamente en "CH1" (Canal o
Cámara) 1 por defecto. Presionar el botón una vez para pasar al canal 2, presionar de nuevo para pasar en modo "auto scan". El modo "AUTOSCAN"
permite la visualización de las 2 cámaras sucesivamente. En ese caso cada cámara se visualiza durante 5 segundos.
E. Función marcha/parada (on/oFF)
Pulse el botón "ON/OFF" para encender o apagar el sistema (botón N°7).
F. telemando
En la primera utilización retirar la lengüeta de protección transparente de la pila.
Tipo de pilas: 1 pila de tipo alcalina 3V, de CR2025 (pila incluida).
Utilización: 1. Pulsar el botón CH1 para visualizar la imagen de la cámara 1.
2. Pulsar en el botón CH2 para visualizar la imagen de la cámara 2.
3. Pulsar el botón "SCAN" para visualizar las 2 cámaras alternativamente (barrido automático de 5 segundos de las 2 cámaras).
NOTA: Cerciórese de que se encuentre a la buena distancia (2m aproximadamente) y ángulo de 30° para que los infrarrojos funcione correctamente.
(Alcance de 10m en campos libre)
g. utilización de la toma entrada A/V (A/V in)
Durante la inserción de la ficha Jack entregada en la toma A/V IN, el monitor pasa automáticamente en modo Auxiliar.
H. utilización de la toma salida A/V (A/V out)
Esta salida Audio/Vídeo o permite la conexión de un magnetoscopio con vistas al registro del vídeo visible en la pantalla.
4E
5
3 4
&
6
8
CH1
7
11
