3 CArACtErÍStiCAS téCniCAS
a. monitor (SVmn 82212)
Pantalla: 18 cm en diagonal
Alimentación del monitor: 12 V DC
Consumo: 850 mA
Canales: 2
Transmisión de frecuencia: 2,4-2,4835 GHz
Nivel salido vídeo: 1 Vp-p /75 Ω
Nivel salida audio mono: 1 Vp-p /600 Ω
Dimensiones: «184x53x127 (mm)»
Peso: 680 gramos
Temperatura de utilización: -10°C + a 50° C aproximadamente
Conexiones Jacks audio/vídeo: Toma jack 3,5 mm.
Resolución: 320 x 240 píxeles de 25 imágenes por segundo ó 640 x 480
píxeles de 25 imágenes por segundo
Imágenes por segundo: 25
4 inStALACiÓn
Atención: Cerciorarse de que ningún elemento impida la
inserción de los tornillos en los muros.

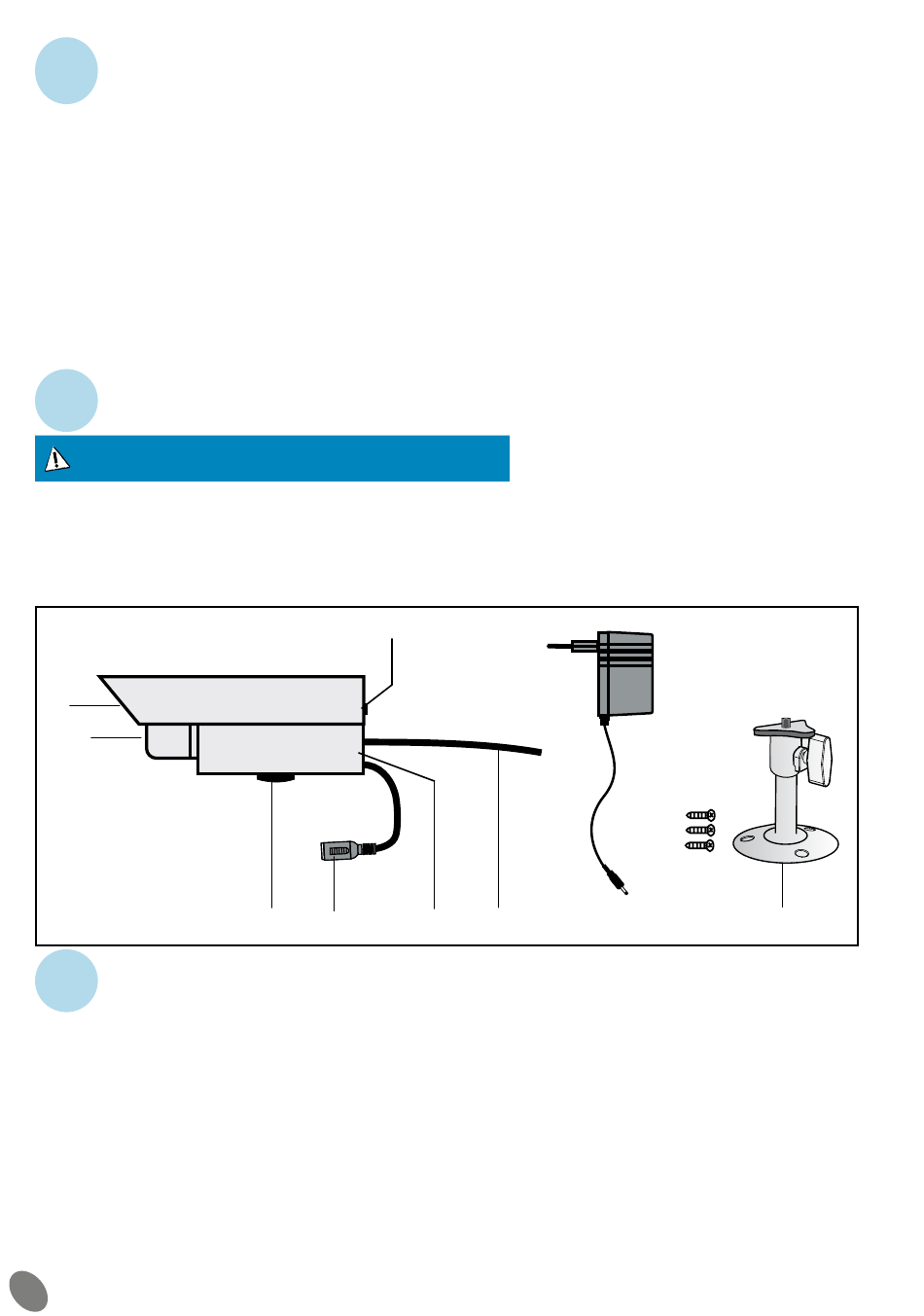

descripción
1. Protección de las cámaras (IP 44)
2. Diodos de infrarrojos con detector de oscuridad
3. Agujero roscado para la fijación del soporte
4. Conector para adaptador
5. Micrófono
1
2
5 inStALACiÓn dE LAS CÁmArAS
Elija un emplazamiento apropiado para la instalación de las cámaras. dentro de lo que cabe su sis-
tema debe instalarse en un lugar seco, sin polvo, con bajas vibraciones y una buena circulación del
aire y estar equipado de una toma mural
Al instalar las cámaras, compruebe la buena recepción de las imágenes en el monitor antes de la
instalación final. mande a alguien que sostenga la cámara en el sector que debe vigilarse. mande
desplazar a otra persona el monitor por los distintos lugares de la casa para controlar la buena
recepción.
Si encuentra interferencias u otros problemas, sírvase consultar el capítulo mantenimiento.
2E
7
3
5
4
CFI-EXTEL - WESV 82212 - 05/2009 - V2
b. Cámaras (SVCm 82212)
Alimentación: 7,5V DC
Consumo: 300 mA
Canales: 2
Transmisión de frecuencia: 2,4-2,4835 GHz
Modulación: FM
Sensibilidad a la luz: 8 lux*
(* Prévoir un alumbrado suplementario para la noche)
Objetivo imagen:
1/3''CMOS color/628x586 píxeles (PAL) o 656x 492 (NTSC)
Led de infrarrojos: 11 diodos Infrarrojos
Alcance: aproximadamente 80m/260ft en campo libre
Peso (sin soporte): 138g
T° de funcionamiento: -10°C a 50° C aproximadamente
Dimensiones: 100x40x40 (mm)
Resolución: 628 x 586 píxeles de 25 imágenes por segundo
Imágenes por segundo: 25
Ángulo de visión: 36º grados
6. Antena
7. Selector de canal
8. Adaptador AC/DC entregado
9. Soporte de fijación
6
8
9
