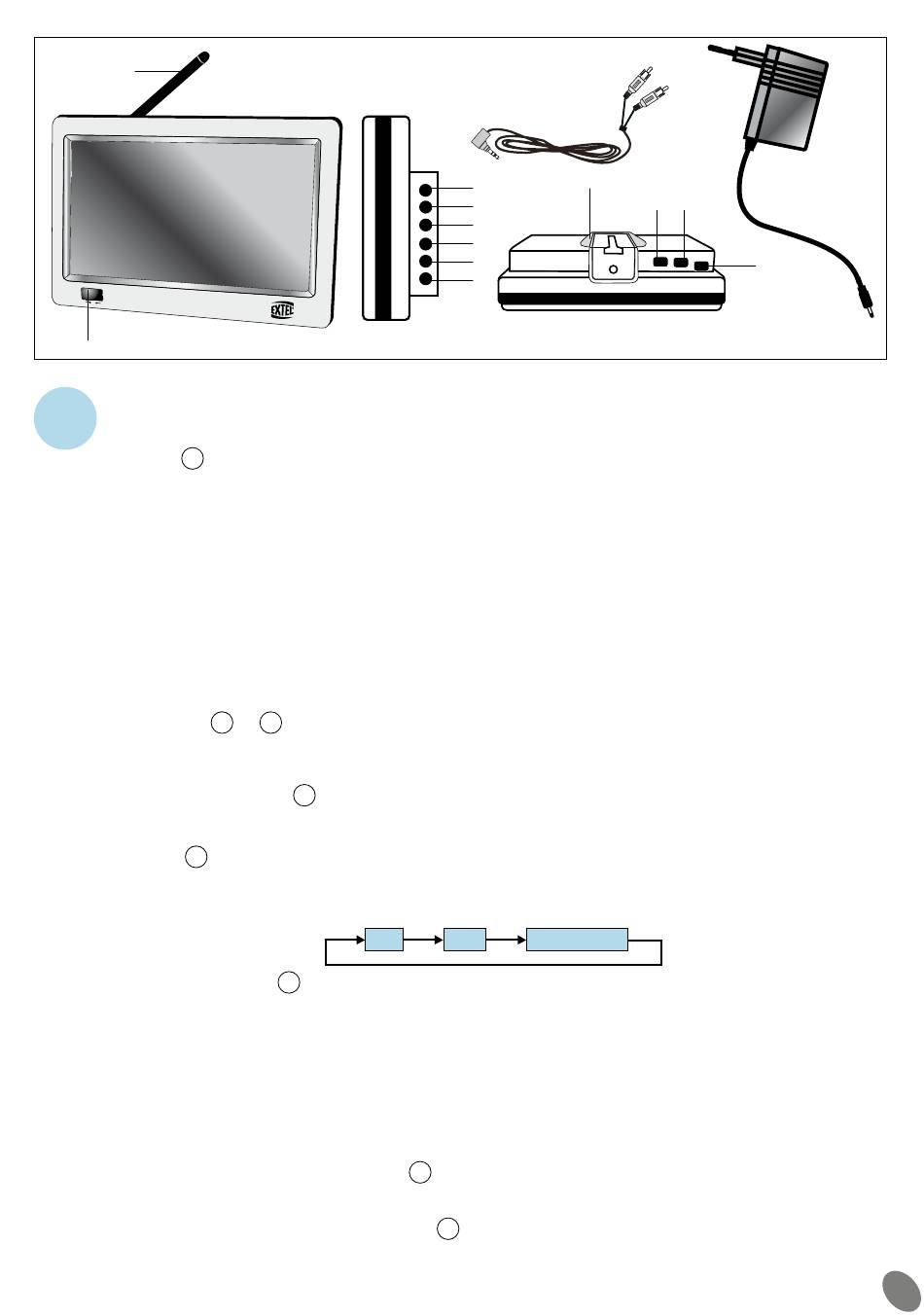

9 BEdiEnung
5
A Bildeinstellungen
Das System bietet Ihnen zahlreiche Einstellungsmöglichkeiten, um eine optimale Bildqualität zu gewährleisten.
Benutzen Sie die Tasten VoL-/VoL+, um die folgenden Parameter auf dem Bildschirm einzustellen: Helligkeit/ Farbe/ Kontraste/ Farbton.
Knopf "FUNC x1 drücken", um die Helligkeit einzustellen
Knopf "FUNC x2 drücken", um die Kontraste einzustellen
Knopf "FUNC x3 drücken", um die Schärfe einzustellen
Knopf "FUNC x4 drücken", um die Farbe einzustellen
Knopf "FUNC x5 drücken", um den Farbton einzustellen
Knopf "FUNC x6 drücken", um das VIDEO einzustellen (System PAL/NTSC)
Knopf "FUNC x7 drücken", um die anzeigenhelligkeit auf dem bildschirm zu regeln (OSD)
Knopf "FUNC x8 drücken", um die LCD H AMPLITUDE einzustellen (Flüssigkristallanzeige) (Bildzeile)
Knopf "FUNC x9 drücken", um in den Anzeigenmodus zurückzukehren.
Anschließend mit Hilfe der "VOL+ und VOL-" Knöpfe die Parameter einstellen.
B. Lautstärkenregelung
VOL+: Die Lautstärke am Bildschirm erhöhen
VOL-: Die Lautstärke am Bildschirm verringern.
C. Spiegelfunktion des Bildschirms
Der LCD Monitor Ihres Produkts ermöglicht Ihnen einen „Spiegeleffekt". Dafür auf den „rev" Knopf drücken und der Bildschirm stellt sich um.
8
d. kamera-Anzeige
Auf den „CH" Knopf drücken, um von einem Kanal zum anderen zu gelangen oder von einer angezeigten Kamera zur anderen zu wechseln. Das System
ist auf „CH1" (Kanal oder Kamera1) vorprogrammiert. Den Knopf einmal drücken, um auf Kanal 2 zu wechseln, ein weiteres Mal drücken, um in den
„auto scan" Modus zu gelangen. Der „AUTOSCAN" Modus ermöglicht, eine Kamera nach er anderen anzuzeigen. In diesem Fall wird jede Kamera 5
Sekunden lang angezeigt.
E. An / Aus Funktion (on/oFF)
Auf den Knopf „ON/OFF" drücken, um das System ein- oder auszuschalten (Knopf N"7).
F. Fernbedienung
Vor dem ersten Gebrauch die durchsichtige Schutzlasche der Batterie entfernen.
Batterietyp: 1 alkalische Batterie 3V, CR2025 (mitgeliefert).
Bedienung: 1. Auf den CH1 Knopf drücken, um das Bild der Kamera 1 anzuzeigen. Auf den CH2 Knopf drücken, um das Bild der Kamera 2 anzuzeigen.
2. Auf den „SCAN" Knopf drücken, um die 2 Kameras nacheinander anzuzeigen (automatischer Wechsel alle 5 Sekunden der 2 Kameras)
ANMERKUNG: Versichern Sie sich, dass Sie sich in einer korrekten Entfernung (etwa 2 m) und einem Winkel von 30° befinden, damit das Infrarotlicht
korrekt funktionieren kann (Reichweite 10 m auf freiem Feld).
g. Verwendung der Eingangsbuchse A/V (A/V in)
Bei Einführung des mitgelieferten Klinkensteckers in die A/V IN Buchse, wechselt der Monitor automatisch auf den Hilfsmodus
H. Verwendung der Ausgangsbuchse A/V (A/V out)
Dieser Audio/Video-Ausgang ermöglicht es einen Videorekorder anzuschließen, um das auf dem Bildschirm sichtbare Video aufzunehmen.
3
4
&
6
CH1
7
CFI-EXTEL - WESV 82212 - 05/2009 - V2
