3 CArAttEriStiCHE tECniCHE

a. monitor (SVmn 82212)
Schermo: 18 cm in diagonale
Alimentazione del monitor: 12 V DC
Consumo: 850 mA
Canali: 2
Trasmissione di frequenza: 2,4-2,4835 GHz
Livello uscita video: 1 Vp-p / 75 Ω
Livello uscita audio mono: 1 Vp-p / 600 Ω
Dimensioni: « 184x53x127 (mm) »
Peso: 680 grammi
Temperatura d'utilizzazione: -10°C à + 50° C circa
Connessioni Jack audio/video: Presa jack 3,5 mm
Risoluzione : 320 x 240 pixel a 25 immagini al secondo
oppure 640 x 480 pixel a 25 immagini al secondo
Immagini al secondo: 25

4 inStALLAZionE

Attenzione: Sincerarsi che nessun elemento ostacoli
l'inserimento delle viti nel muro.

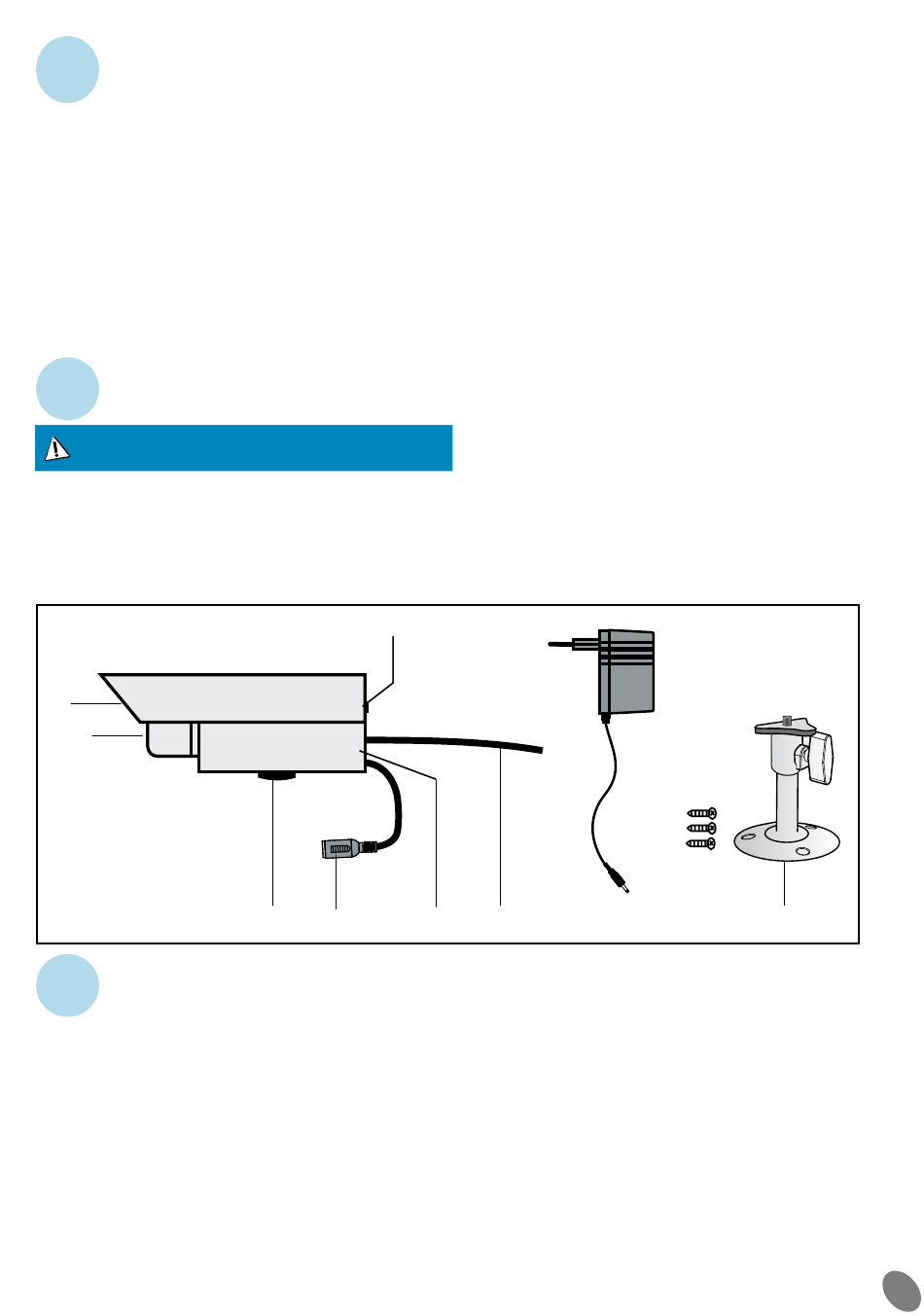

descrizione
1. Protezione telecamere (IP 44)
2. Diodi infrarossi con rilevatore di oscurità
3. Foro filettato per fissaggio supporto
4. Connettore per adattatore
5. Microfono
1
2
5 inStALLAZionE dELLE tELECAmErE
Scegliere un luogo appropriato per l'installazione delle telecamere. nei limiti del possibile, il siste-
ma deve essere installato in un luogo asciutto, senza polveri, con vibrazioni deboli e con una buona
circolazione d'aria e dotato di una presa murale
durante l'installazione delle telecamere verificare la corretta ricezione delle immagini sul monitor
prima dell'installazione definitiva. per fare una prova, incaricare una persona di tenere la telecame-
ra nel settore da sorvegliare. Far spostare da un'altra persona il monitor in diversi posti della casa
per controllare la corretta ricezione.
Se si riscontrano interferenze o altri problemi, far riferimento al capitolo manutenzione.
7
3
5
4
CFI-EXTEL - WESV 82212 - 05/2009 - V2
b. telecamere (SVCm 82212)
Alimentazione: 7,5V DC
Consumo: 300 mA
Canali: 2
Trasmissione di frequenza: 2,4-2,4835 GHz Modulazione: FM
Sensibilità alla luce: 8 lux*
(* Prevedere un'illuminazione supplementare per la notte)
Obiettivo immagine: 1/3'' CMOS a colori/ 628x586 pixels (PAL) o 656 x
492 (NTSC)
Led infrarossi: 11 diodi Infrarossi
Portata: approssimativamente 80m/260ft su campo libero
Peso (senza supporto): 138g
T° di funzionamento: -10°C à 50° C circa
Dimensioni: 100x40x40 (mm)
Risoluzione : 628 x 586 pixel a 25 immagini al secondo
Immagini al secondo: 25
Angolo di visione: 36°
6. Antenna
7. Selettore di canale
8. Adattatore AC/DC fornito
9. Supporto di fissaggio
6
8
9
2it
