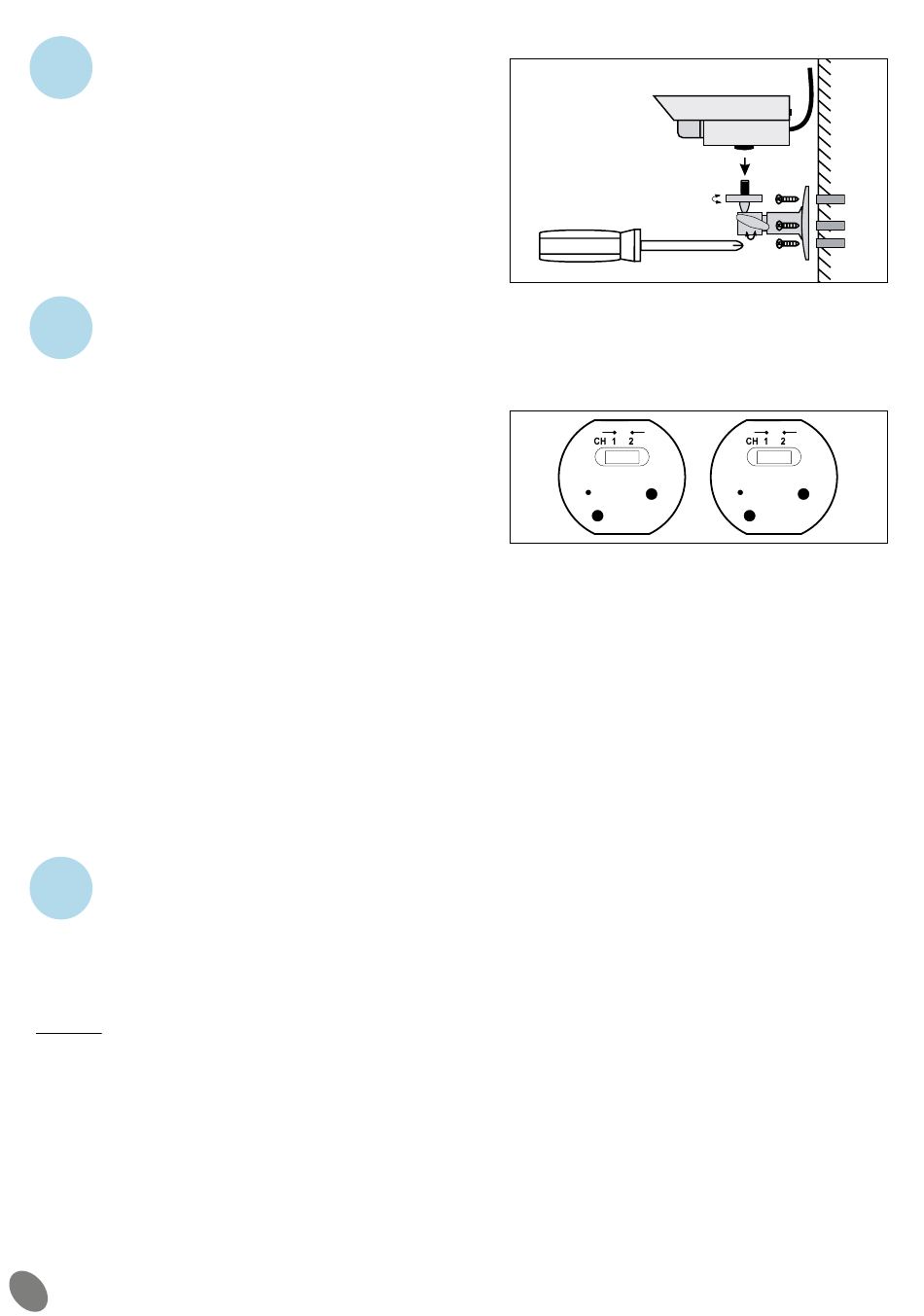

6 FiSSAggio dEi Supporti tELECAmErA
• Sincerarsi che nessun elemento ostacoli l'installazione
• Identificare un luogo appropriato al fissaggio del supporto
• Avvitare la parte murale con le viti fornite. (utilizzare
uno stop se necessario)
• Avvitare la telecamera al supporto.
• Puntare la telecamera nella direzione desiderata e serra
re la vite laterale di mantenimento.
7 ConnESSionE dELLE tELECAmErE
1. Collegare il cavo dell'adattatore 7.5V all'entrata "alimentazione" della telecamera.
2. Inserire l'adattatore in una presa
3. Sincerarsi di aver selezionato lo stesso canale per telecamera e monitor.
A. Selezione del canale delle telecamere
Durante la prima utilizzazione, ogni telecamera trasmette su di un canale che gli
appartiene. Il monitor visualizza automaticamente la telecamera 1 sul canale 1(CH1)
e la telecamera 2 sul canale 2 (CH2).
B. modificare i canali di trasmissione delle telecamere
La regolazione deve essere fatta solo se si desidera cambiare il canale di trasmissione
di ogni telecamera. Inoltre, se si desidera cambiare il canale di una delle 2 telecamere,
occorrerà cambiare anche il canale di trasmissione della seconda telecamera.
La trasmissione video può essere fatta su due canali differenti. Per utilizzare il commutatore di scelta del canale togliere il mascherino situato sul retro
della telecamera, utilizzare dunque un oggetto appuntito (per esempio una penna).
Selezionare il canale desiderato in posizione CH1 ou CH2.
Può essere attivato un solo canale per telecamera. In caso di utilizzazione di 2 telecamere, controllare di aver scelto 1 canale differente per ogni telecamera.
Riposizionare le protezioni in caucciù sul retro delle tele camere.
C. Selezione del canale del monitor LCd
Il monitor può ricevere 2 canali differenti.
E' possibile scegliere un canale particolare o sorvegliare fino a due telecamere sul monitor.
d. illuminazione infrarossi
I diodi infrarossi non producono luce visibile a occhio nudo L'illuminazione infrarossi si attiva automaticamente nell'oscurità.

8 inStALLAZionE dEL monitor LCd

Installare il monitor approssimativamente a 1 m dal suolo (per condizioni di ricezione ottimali).
Per l'installazione del monitor scegliere un'ubicazione lontana da muri in cemento armato, specchi, scaffalature in metallo ecc.
Allontanare il monitor LCD da tutte le apparecchiature suscettibili di creare forti interferenze elettriche. Qualunque ambiente elettrico forte può causa-
re interferenze e perturbare l'utilizzazione (in particolare WIFI)
Attenzione: Posizionare il monitor esclusivamente su superfici dure e stabili.
1. Antenna
2. LED spia del canale selezionato (telecamera 1, telecamera 2 o entrambe se modalità SCAN attivata)
3. Pulsante di regolazione + (volume, luminosità, colore, contrasto, saturazione)
4. Pulsante di regolazione - (volume, luminosità, colore, contrasto, saturazione)
5. Scelta del parametro da regolare: (luminosità / colore / contrasto / saturazione)
6. Funzione mirror dello schermo
7. Funzione avvio / stop
8. Selezione del canale o posizione AUTO (scorrimento automatico delle 2 telecamere)
9. Supporto dello schermo
10. Uscita Audio/ Video
11. Entrata Audio/ Video
12. Entrata Adattatore
13. Adattatore
14. 1 cavo RCA-jack per uscita Audio/video
3it
CFI-EXTEL - WESV 82212 - 05/2009 - V2
