Krone Comprima CF 155 XC X-treme Ergänzung Zur Betriebsanleitung Seite 7

Symbol
cm
125
50 %
A

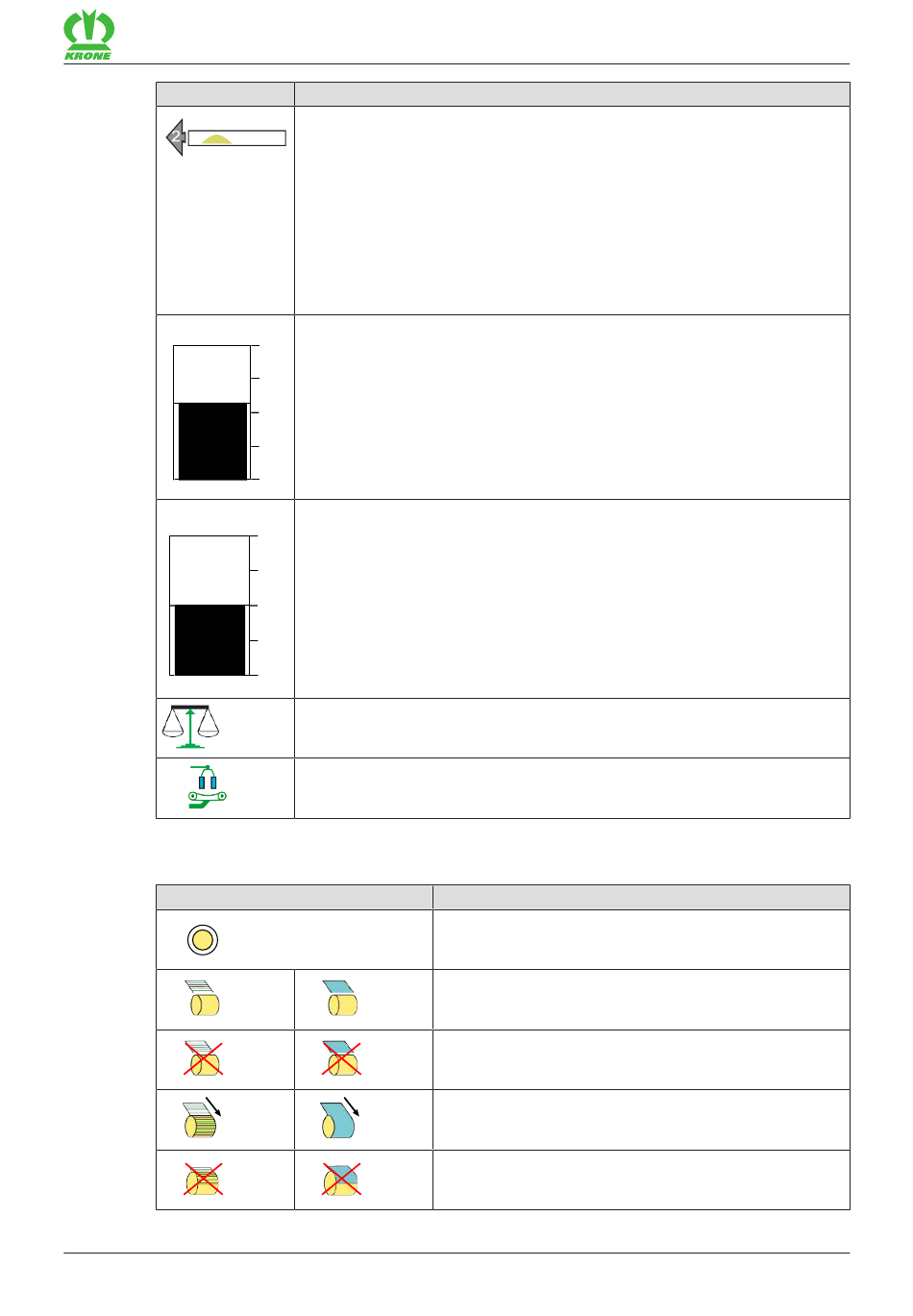

Symbole während der Netz- oder Folienbindung
Symbol
1
2N
3N
4N
5N
Ergänzung zur Betriebsanleitung 150001062_00_de
Erläuterung
Richtungsanzeige Pfeile:
Links und rechts von der Richtungsanzeige können während des Betriebs
Pfeile erscheinen. Die Pfeile haben drei verschiedene Größen, nummeriert
von 1 bis 3.
Die Pfeile zeigen dem Fahrer an, zu welcher Seite und wie stark er beim
Überfahren des Schwads seine Richtung korrigieren muss, um eine gleich-
mäßige Befüllung der Ballenkammer zu erreichen.
Wenn die Fahrtrichtung nicht korrigiert wird, beginnt der angezeigte Pfeil zu
blinken und ein akustisches Signal ertönt.
Ballendurchmesser einstellen und anzeigen.
160
Der Ballendurchmesser lässt sich direkt auf dem Arbeitsbild einstellen.
140
120
100
80
Pressdruck einstellen und anzeigen.
100
Der Pressdruck lässt sich direkt auf dem Arbeitsbild einstellen.
75
50
25
0
Gewicht des derzeit auf dem Wickeltisch liegenden Rundballen.
Statusanzeigen zur Wickeleinrichtung bzw. zum Wickeltisch.
2F
3F
4F
5F
Terminal – Maschinenfunktionen
Erläuterung
Wert Ballendurchmesser/Pressdruck ist erreicht (blin-
kend).
Netz/Folie wird zugeführt.
Netz/Folie wird nicht gezogen.
Netz-/Folienbindung läuft.
Netz-/Folienbindung steht.
Anzeigen im Arbeitsbild
3
3.1
7
