Interlogix ATS624 Installationshinweise Seite 9

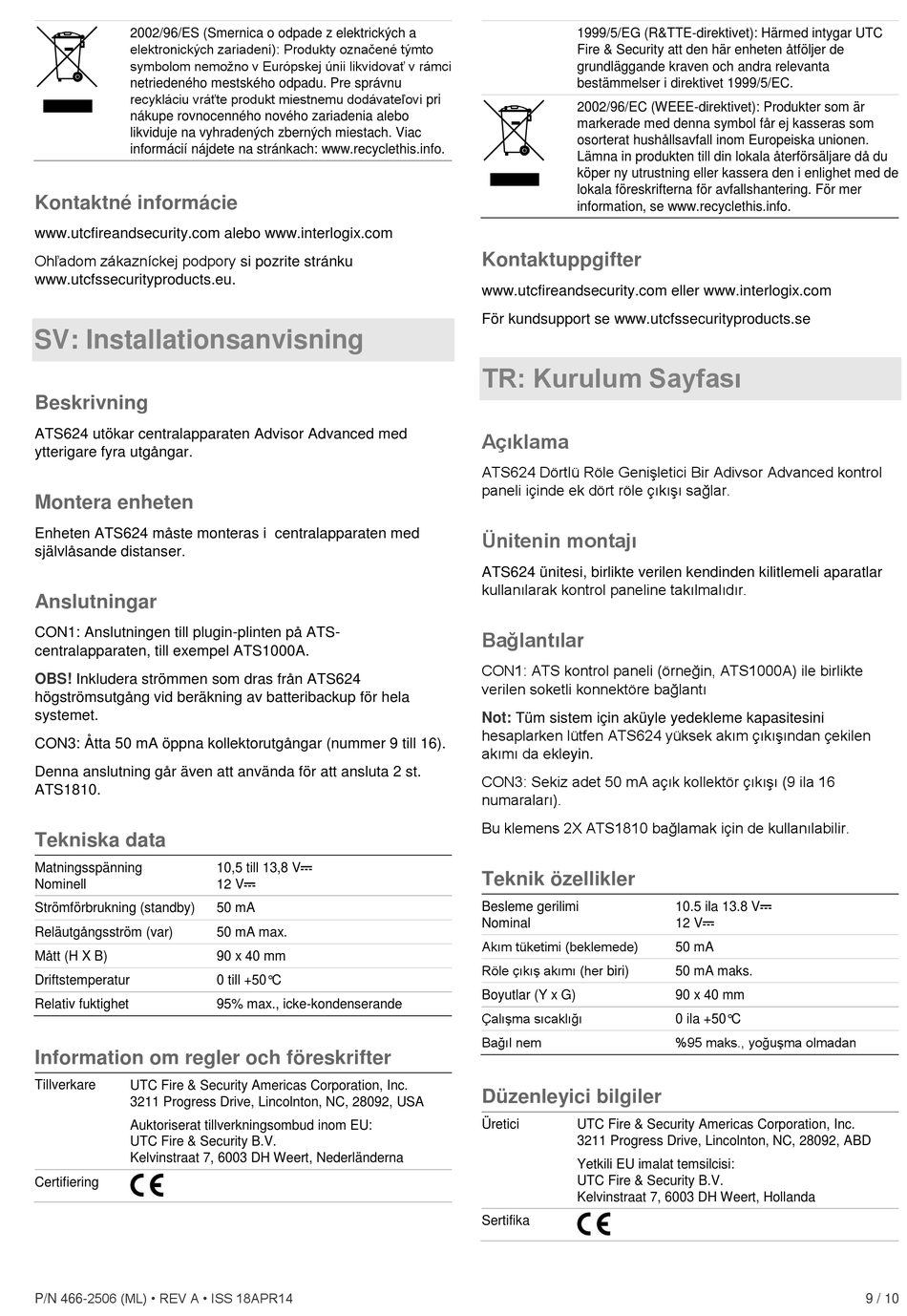

2002/96/ES (Smernica o odpade z elektrických a
elektronických zariadení): Produkty označené týmto
symbolom nemožno v Európskej únii likvidovať v rámci
netriedeného mestského odpadu. Pre správnu
recykláciu vráťte produkt miestnemu dodávateľovi pri
nákupe rovnocenného nového zariadenia alebo
likviduje na vyhradených zberných miestach. Viac
informácií nájdete na stránkach: www.recyclethis.info.
Kontaktné informácie
www.utcfireandsecurity.com alebo www.interlogix.com
Ohľadom zákazníckej podpory si pozrite stránku
www.utcfssecurityproducts.eu.
SV: Installationsanvisning
Beskrivning
ATS624 utökar centralapparaten Advisor Advanced med
ytterigare fyra utgångar.
Montera enheten
Enheten ATS624 måste monteras i centralapparaten med
självlåsande distanser.
Anslutningar
CON1: Anslutningen till plugin-plinten på ATS-
centralapparaten, till exempel ATS1000A.
OBS! Inkludera strömmen som dras från ATS624
högströmsutgång vid beräkning av batteribackup för hela
systemet.
CON3: Åtta 50 mA öppna kollektorutgångar (nummer 9 till 16).
Denna anslutning går även att använda för att ansluta 2 st.
ATS1810.
Tekniska data
Matningsspänning
Nominell
Strömförbrukning (standby)
Reläutgångsström (var)
Mått (H X B)
Driftstemperatur
Relativ fuktighet
Information om regler och föreskrifter
Tillverkare
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Auktoriserat tillverkningsombud inom EU:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederländerna
Certifiering
P/N 466-2506 (ML) • REV A • ISS 18APR14
10,5 till 13,8 V
12 V
50 mA
50 mA max.
90 x 40 mm
0 till +50°C
95% max., icke-kondenserande
1999/5/EG (R&TTE-direktivet): Härmed intygar UTC
Fire & Security att den här enheten åtföljer de
grundläggande kraven och andra relevanta
bestämmelser i direktivet 1999/5/EC.
2002/96/EC (WEEE-direktivet): Produkter som är
markerade med denna symbol får ej kasseras som
osorterat hushållsavfall inom Europeiska unionen.
Lämna in produkten till din lokala återförsäljare då du
köper ny utrustning eller kassera den i enlighet med de
lokala föreskrifterna för avfallshantering. För mer
information, se www.recyclethis.info.
Kontaktuppgifter
www.utcfireandsecurity.com eller www.interlogix.com
För kundsupport se www.utcfssecurityproducts.se
TR: Kurulum Sayfası
Açıklama
ATS624 Dörtlü Röle Genişletici Bir Adivsor Advanced kontrol
paneli içinde ek dört röle çıkışı sağlar.
Ünitenin montajı
ATS624 ünitesi, birlikte verilen kendinden kilitlemeli aparatlar
kullanılarak kontrol paneline takılmalıdır.
Bağlantılar
CON1: ATS kontrol paneli (örneğin, ATS1000A) ile birlikte
verilen soketli konnektöre bağlantı
Not: Tüm sistem için aküyle yedekleme kapasitesini
hesaplarken lütfen ATS624 yüksek akım çıkışından çekilen
akımı da ekleyin.
CON3: Sekiz adet 50 mA açık kollektör çıkışı (9 ila 16
numaraları).
Bu klemens 2X ATS1810 bağlamak için de kullanılabilir.
Teknik özellikler
Besleme gerilimi
Nominal
Akım tüketimi (beklemede)
Röle çıkış akımı (her biri)
Boyutlar (Y x G)
Çalışma sıcaklığı
Bağıl nem
Düzenleyici bilgiler
Üretici UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, ABD
Yetkili EU imalat temsilcisi:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Hollanda
Sertifika
10.5 ila 13.8 V
12 V
50 mA
50 mA maks.
90 x 40 mm
0 ila +50°C
%95 maks., yoğuşma olmadan
9 / 10
