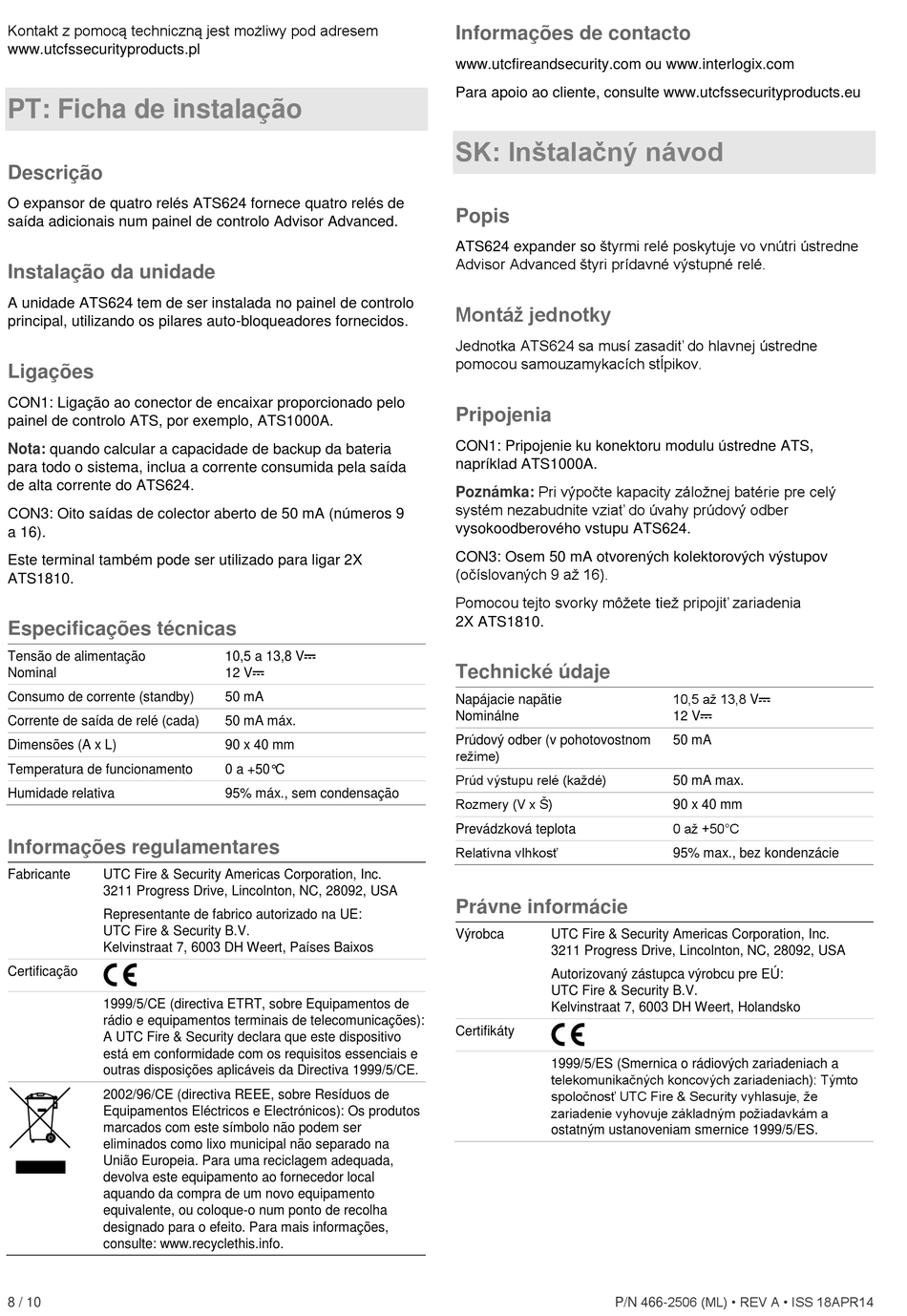

Interlogix ATS624 Installationshinweise Seite 8

Kontakt z pomocą techniczną jest możliwy pod adresem
www.utcfssecurityproducts.pl
PT: Ficha de instalação
Descrição
O expansor de quatro relés ATS624 fornece quatro relés de
saída adicionais num painel de controlo Advisor Advanced.
Instalação da unidade
A unidade ATS624 tem de ser instalada no painel de controlo
principal, utilizando os pilares auto-bloqueadores fornecidos.
Ligações
CON1: Ligação ao conector de encaixar proporcionado pelo
painel de controlo ATS, por exemplo, ATS1000A.
Nota: quando calcular a capacidade de backup da bateria
para todo o sistema, inclua a corrente consumida pela saída
de alta corrente do ATS624.
CON3: Oito saídas de colector aberto de 50 mA (números 9
a 16).
Este terminal também pode ser utilizado para ligar 2X
ATS1810.
Especificações técnicas
Tensão de alimentação
Nominal
Consumo de corrente (standby)
Corrente de saída de relé (cada)
Dimensões (A x L)
Temperatura de funcionamento
Humidade relativa
Informações regulamentares
Fabricante UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Representante de fabrico autorizado na UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Países Baixos
Certificação
1999/5/CE (directiva ETRT, sobre Equipamentos de
rádio e equipamentos terminais de telecomunicações):
A UTC Fire & Security declara que este dispositivo
está em conformidade com os requisitos essenciais e
outras disposições aplicáveis da Directiva 1999/5/CE.
2002/96/CE (directiva REEE, sobre Resíduos de
Equipamentos Eléctricos e Electrónicos): Os produtos
marcados com este símbolo não podem ser
eliminados como lixo municipal não separado na
União Europeia. Para uma reciclagem adequada,
devolva este equipamento ao fornecedor local
aquando da compra de um novo equipamento
equivalente, ou coloque-o num ponto de recolha
designado para o efeito. Para mais informações,
consulte: www.recyclethis.info.
8 / 10
10,5 a 13,8 V
12 V
50 mA
50 mA máx.
90 x 40 mm
0 a +50°C
95% máx., sem condensação
Informações de contacto
www.utcfireandsecurity.com ou www.interlogix.com
Para apoio ao cliente, consulte www.utcfssecurityproducts.eu
SK: Inštalačný návod
Popis
ATS624 expander so štyrmi relé poskytuje vo vnútri ústredne
Advisor Advanced štyri prídavné výstupné relé.
Montáž jednotky
Jednotka ATS624 sa musí zasadiť do hlavnej ústredne
pomocou samouzamykacích stĺpikov.
Pripojenia
CON1: Pripojenie ku konektoru modulu ústredne ATS,
napríklad ATS1000A.
Pri výpočte kapacity záložnej batérie pre celý
Poznámka:
systém nezabudnite vziať do úvahy prúdový odber
vysokoodberového vstupu ATS624.
CON3: Osem 50 mA otvorených kolektorových výstupov
(očíslovaných 9 až 16).
Pomocou tejto svorky môžete tiež pripojiť zariadenia
2X ATS1810.
Technické údaje
Napájacie napätie
Nominálne
Prúdový odber (v pohotovostnom
režime)
Prúd výstupu relé (každé)
Rozmery (V x Š)
Prevádzková teplota
Relatívna vlhkosť
Právne informácie
Výrobca UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorizovaný zástupca výrobcu pre EÚ:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Holandsko
Certifikáty
1999/5/ES (Smernica o rádiových zariadeniach a
telekomunikačných koncových zariadeniach): Týmto
spoločnosť UTC Fire & Security vyhlasuje, že
zariadenie vyhovuje základným požiadavkám a
ostatným ustanoveniam smernice 1999/5/ES.
P/N 466-2506 (ML) • REV A • ISS 18APR14
10,5 až 13,8 V
12 V
50 mA
50 mA max.
90 x 40 mm
0 až +50°C
95% max., bez kondenzácie
