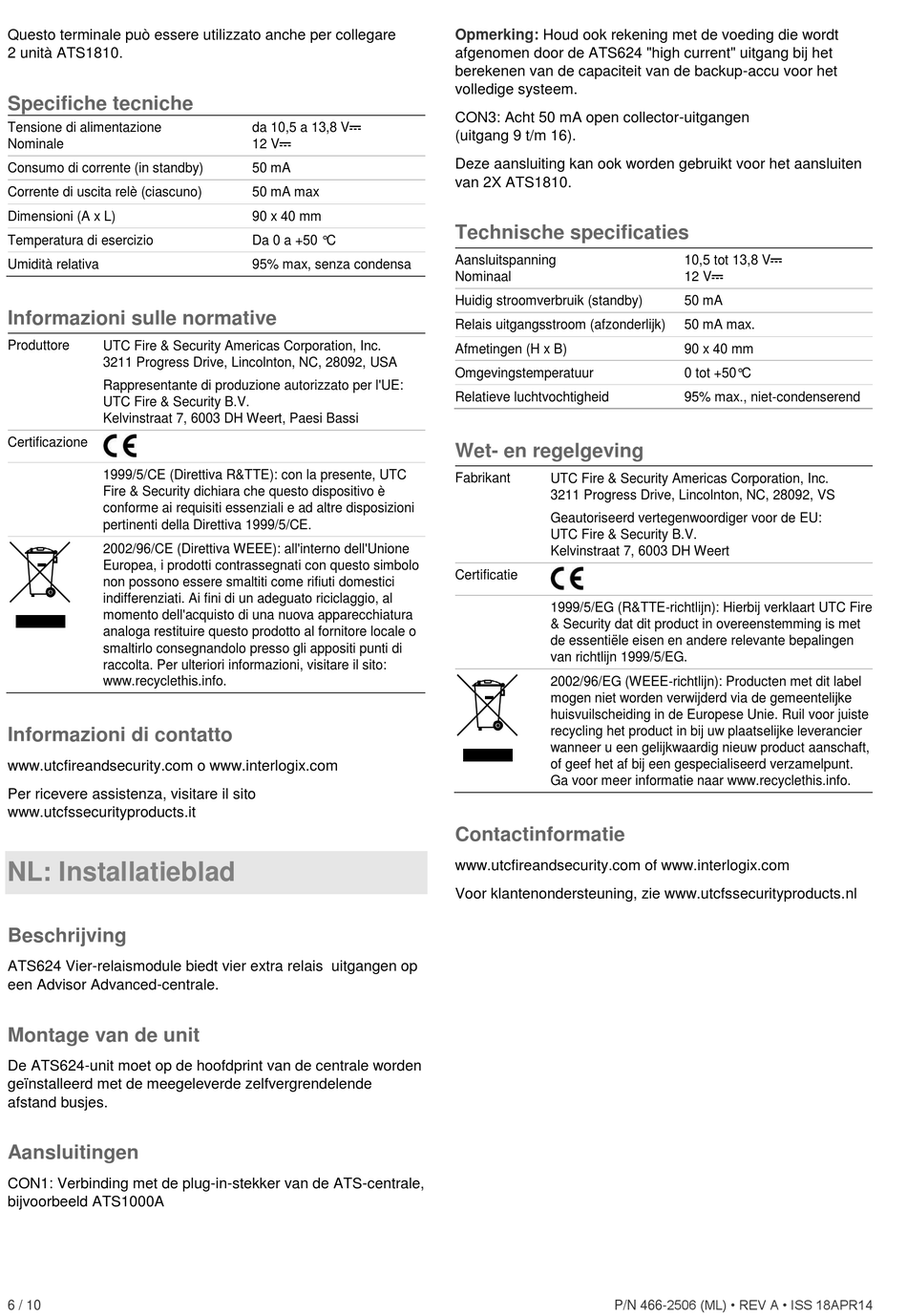

Interlogix ATS624 Installationshinweise Seite 6

Questo terminale può essere utilizzato anche per collegare
2 unità ATS1810.
Specifiche tecniche
Tensione di alimentazione
Nominale
Consumo di corrente (in standby)
Corrente di uscita relè (ciascuno)
Dimensioni (A x L)
Temperatura di esercizio
Umidità relativa
Informazioni sulle normative
Produttore UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Rappresentante di produzione autorizzato per l'UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Paesi Bassi
Certificazione
1999/5/CE (Direttiva R&TTE): con la presente, UTC
Fire & Security dichiara che questo dispositivo è
conforme ai requisiti essenziali e ad altre disposizioni
pertinenti della Direttiva 1999/5/CE.
2002/96/CE (Direttiva WEEE): all'interno dell'Unione
Europea, i prodotti contrassegnati con questo simbolo
non possono essere smaltiti come rifiuti domestici
indifferenziati. Ai fini di un adeguato riciclaggio, al
momento dell'acquisto di una nuova apparecchiatura
analoga restituire questo prodotto al fornitore locale o
smaltirlo consegnandolo presso gli appositi punti di
raccolta. Per ulteriori informazioni, visitare il sito:
www.recyclethis.info.
Informazioni di contatto
www.utcfireandsecurity.com o www.interlogix.com
Per ricevere assistenza, visitare il sito
www.utcfssecurityproducts.it
NL: Installatieblad
Beschrijving
ATS624 Vier-relaismodule biedt vier extra relais uitgangen op
een Advisor Advanced-centrale.
Montage van de unit
De ATS624-unit moet op de hoofdprint van de centrale worden
geïnstalleerd met de meegeleverde zelfvergrendelende
afstand busjes.
Aansluitingen
CON1: Verbinding met de plug-in-stekker van de ATS-centrale,
bijvoorbeeld ATS1000A
6 / 10
da 10,5 a 13,8 V
12 V
50 mA
50 mA max
90 x 40 mm
Da 0 a +50 °C
95% max, senza condensa
Opmerking: Houd ook rekening met de voeding die wordt
afgenomen door de ATS624 "high current" uitgang bij het
berekenen van de capaciteit van de backup-accu voor het
volledige systeem.
CON3: Acht 50 mA open collector-uitgangen
(uitgang 9 t/m 16).
Deze aansluiting kan ook worden gebruikt voor het aansluiten
van 2X ATS1810.
Technische specificaties
Aansluitspanning
Nominaal
Huidig stroomverbruik (standby)
Relais uitgangsstroom (afzonderlijk)
Afmetingen (H x B)
Omgevingstemperatuur
Relatieve luchtvochtigheid
Wet- en regelgeving
Fabrikant UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, VS
Geautoriseerd vertegenwoordiger voor de EU:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert
Certificatie
1999/5/EG (R&TTE-richtlijn): Hierbij verklaart UTC Fire
& Security dat dit product in overeenstemming is met
de essentiële eisen en andere relevante bepalingen
van richtlijn 1999/5/EG.
2002/96/EG (WEEE-richtlijn): Producten met dit label
mogen niet worden verwijderd via de gemeentelijke
huisvuilscheiding in de Europese Unie. Ruil voor juiste
recycling het product in bij uw plaatselijke leverancier
wanneer u een gelijkwaardig nieuw product aanschaft,
of geef het af bij een gespecialiseerd verzamelpunt.
Ga voor meer informatie naar www.recyclethis.info.
Contactinformatie
www.utcfireandsecurity.com of www.interlogix.com
Voor klantenondersteuning, zie www.utcfssecurityproducts.nl
P/N 466-2506 (ML) • REV A • ISS 18APR14
10,5 tot 13,8 V
12 V
50 mA
50 mA max.
90 x 40 mm
0 tot +50°C
95% max., niet-condenserend
