4. Demontage und Montage

Allgemeines
Positionsnummern auf Pumpenteilen (Zahlen) verweisen auf Explosionszeichnungen, Schnittzeichnungen und
Teillisten.
Vor Demontage
• Die Spannungsversorgung zum Motor abschalten.
• Kabel in Übereinstimmung mit den örtlichen Vorschriften demontieren.
Vor Montage
O-Ringe müssen bei Überholung der Pumpe immer ausgewechselt werden.
• Alle Teile reinigen und kontrollieren.
• Notwendige Servicesätze bestellen.
Defekte Teile gegen neue auswechseln.
Entsorgung
Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden:
1. Benutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften.
2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werkstatt.

4.1 Demontage des Motors

1. Sieb lösen (Pos. 84) durch Setzen eines Schraubendrehers zwischen dem Endstück (Pos. 50) und dem
Einlaufsieb und Schraubendreher drehen.
2. Schrauben (Pos. 84b) und Endstück (Pos. 50) demontieren.

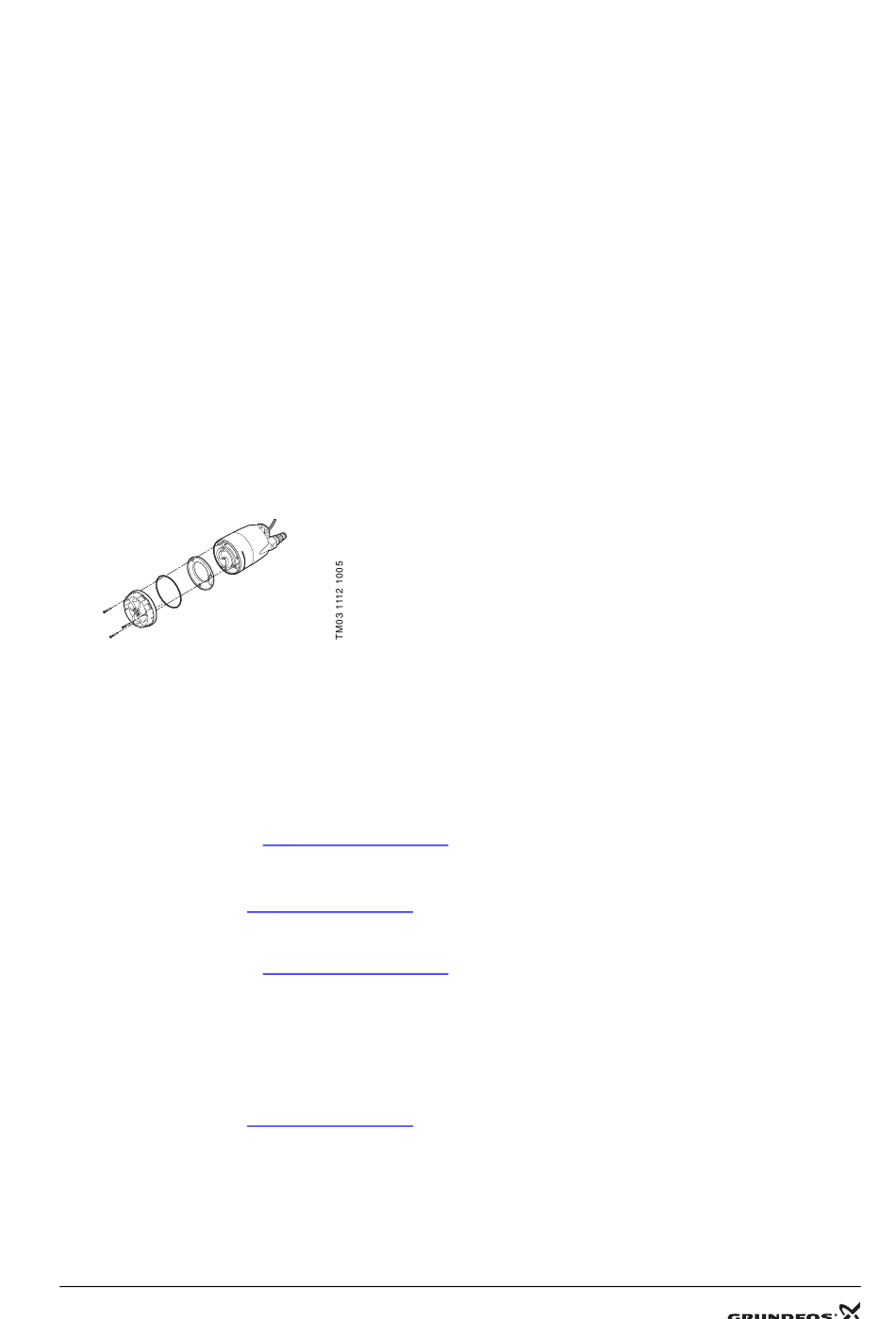

Fig. 3. Demontage des Endstücks
3. O-Ring (Pos. 37a) und Membrane (Pos. 58) abnehmen und reinigen.
4. Schrauben (Pos. 36) entfernen.
5. Pumpenkappe demontieren (Pos. 55a) durch Halten der Kappe und auf das Laufrad drücken.
6. O-Ringe anfeuchten (Pos. 37 und 48a) und demontieren.
7. Der Motor (Pos. 48) aus der Motorkappe (Pos. 55) ziehen.

4.2 Auswechselung des Kondensators

1. Motor demontieren, siehe
2. Kondensator (Pos. 161) aus dem Halter (Pos. 160) ziehen.
3. Kabelschuhe abziehen und den neuen Kondensator montieren.
4. Motor montieren, siehe

4.3 Auswechselung des Laufrads

1. Motor demontieren, siehe
2. Halter des Kondensators (Pos. 160) demontieren, so dass das Wellenende sichtbar wird.
3. Schraubendreher im Schlitz im Wellenende setzen und Laufrad (Pos. 49), Mutter (Pos. 67) und Unterlegscheibe
(Pos. 66) und V-Ring (Pos. 159) in CC7 und CC9 demontieren.
4. Schraubendreher im Schlitz halten und Unterlegscheibe, evtl. V-Ring, neuen Laufrad und Mutter montieren.
5. Prüfen Sie, dass die Mutter im "Sitz" des Laufrads angebracht ist.
6. Kondensatorhalter (Pos. 160) montieren.
7. Motor montieren, siehe
4.1 Demontage des Motors.
4.5 Montage des Motors.
4.1 Demontage des Motors.
4.5 Montage des Motors.
