5. Wicklungswiderstände
Durch Messen des Netzsteckers wird der Widerstand in der Hauptwicklung und dem Kabel gemessen.
Schwimmerschalter muss bei Messung nach oben zeigen.
Pumpentyp
Hilfswicklung
Unilift CC 5
Unilift CC 7
Unilift CC 9
a. Die Tabelwerte schließen das Kabel nicht ein.
Widerstand in Kabel: 2 x 10 m, etwa 1 Ω
Gelb/grün

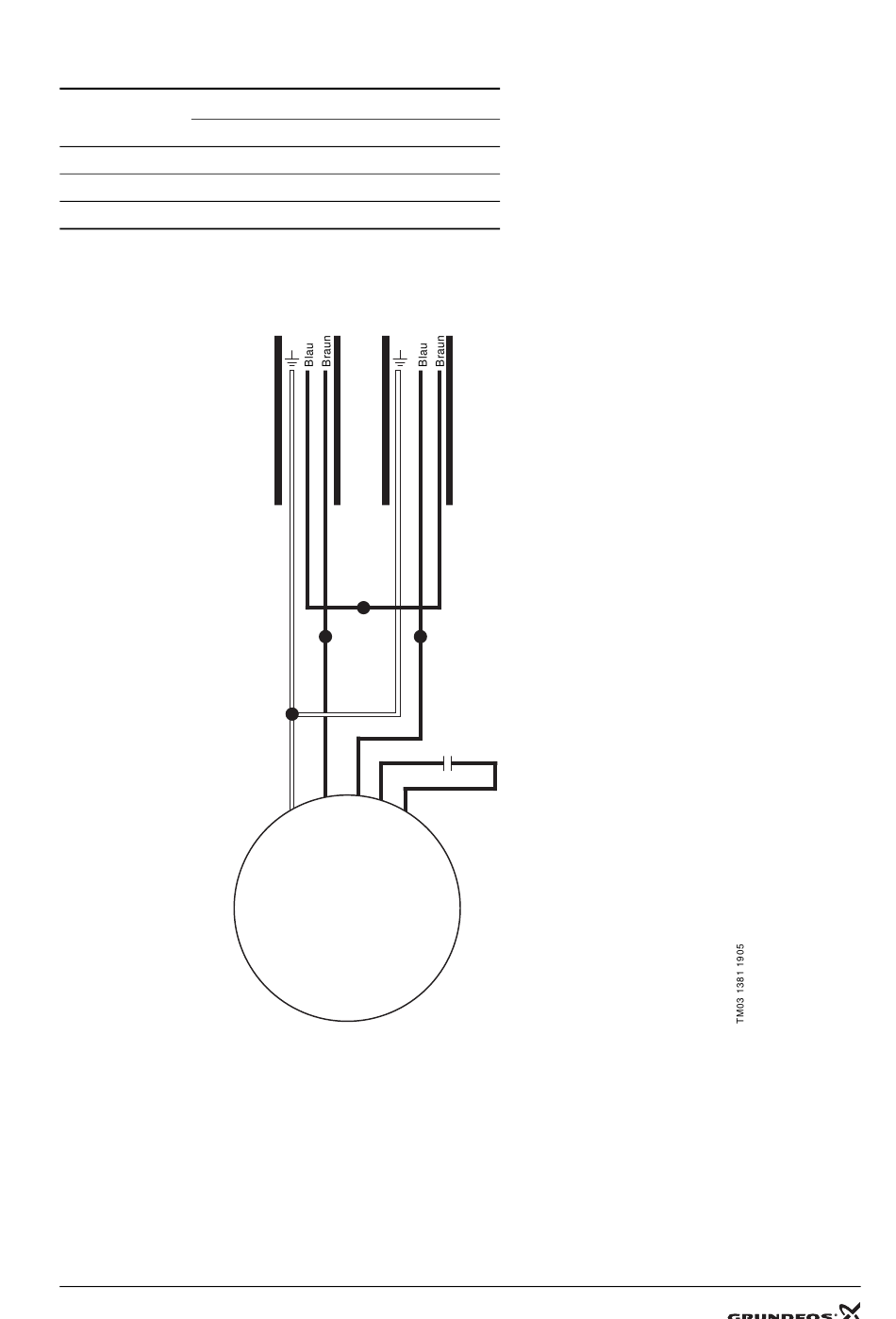

Fig. 4. Schaltbild
a
Wicklungswiderstand ±10%
Hauptwicklung
99 Ω 43 Ω
43 Ω 31 Ω
31 Ω 11 Ω
Versorgung
Schwimmerschalter
Rot
Rot
1~
Schwarz
Weiß
