Nordson ECC 700 Benutzerhinweise

Diese Anleitung herunterladen

Sicherheitshinweise

Verwendungszweck

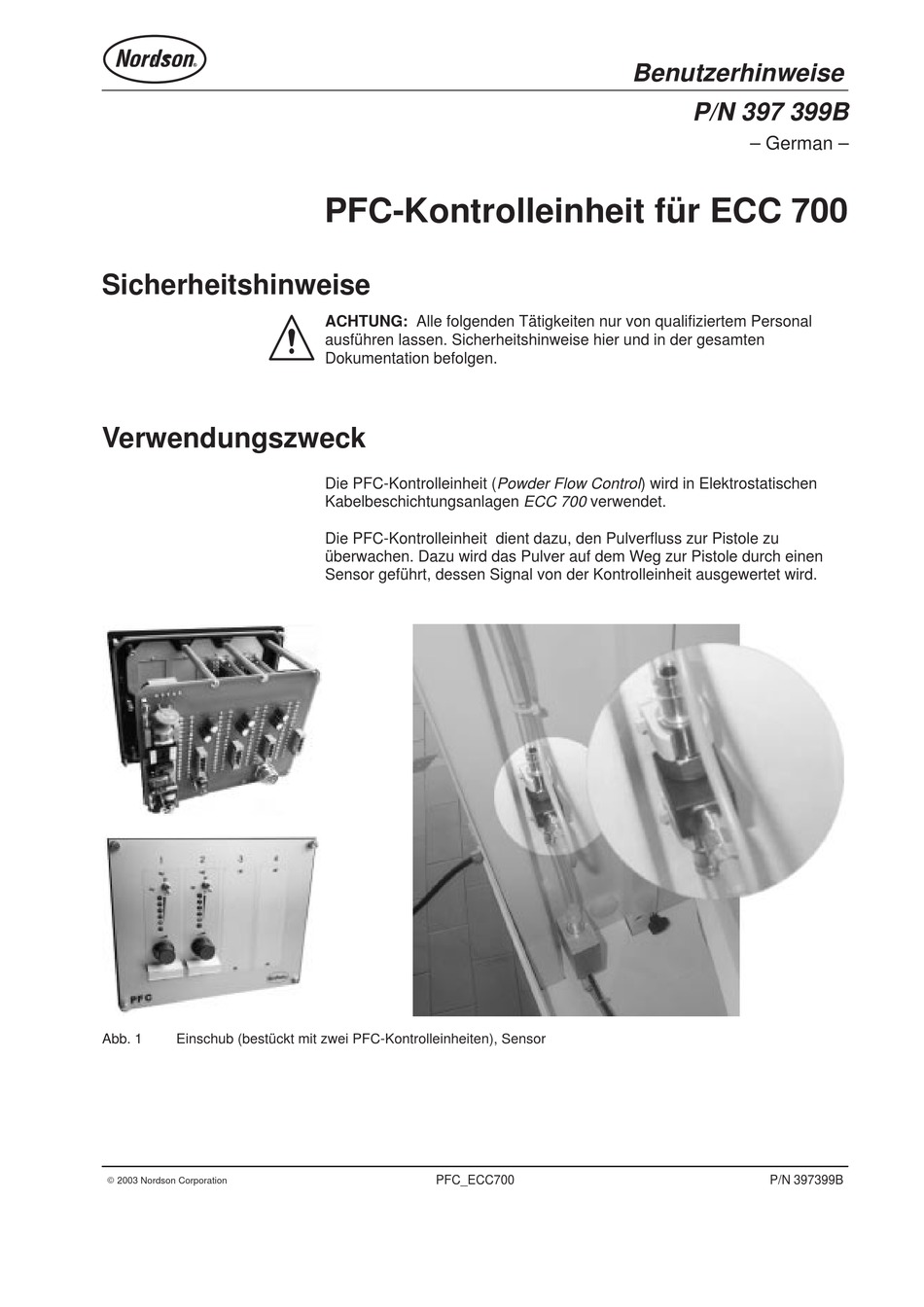

Abb. 1

Einschub (bestückt mit zwei PFC-Kontrolleinheiten), Sensor

E 2003 Nordson Corporation

PFC-Kontrolleinheit für ECC 700

ACHTUNG: Alle folgenden Tätigkeiten nur von qualifiziertem Personal

ausführen lassen. Sicherheitshinweise hier und in der gesamten

Dokumentation befolgen.

Die PFC-Kontrolleinheit ( Powder Flow Control ) wird in Elektrostatischen

Kabelbeschichtungsanlagen ECC 700 verwendet.

Die PFC-Kontrolleinheit dient dazu, den Pulverfluss zur Pistole zu

überwachen. Dazu wird das Pulver auf dem Weg zur Pistole durch einen

Sensor geführt, dessen Signal von der Kontrolleinheit ausgewertet wird.

PFC_ECC700

Benutzerhinweise

P/N 397 399B

– German –

P/N 397399B

Seite 1 Benutzerhinweise P/N 397 399B – German – PFC-Kontrolleinheit für ECC 700 Sicherheitshinweise ACHTUNG: Alle folgenden Tätigkeiten nur von qualifiziertem Personal ausführen lassen. Sicherheitshinweise hier und in der gesamten Dokumentation befolgen. Verwendungszweck Die PFC-Kontrolleinheit ( Powder Flow Control ) wird in Elektrostatischen Kabelbeschichtungsanlagen ECC 700 verwendet.
Seite 2 PFC-Kontrolleinheit für ECC 700 Installation ACHTUNG: Gefährliche elektrische Spannung. Nichtbeachtung kann zu Verletzung, Tod und/oder zur Beschädigung des Gerätes und von Zubehör führen. 1. Kabelbeschichtungsanlage ausschalten und von der Spannungsversorgung trennen. 2. Blindabdeckung (1) am Steuergeräte-Rack entfernen. 3. Einschub einschieben und festschrauben.
Seite 3 PFC-Kontrolleinheit für ECC 700 Kabelschellen nachrüsten VORSICHT: Bei den folgenden Arbeitsschritten können Metallspäne in die Vorratskammer gelangen, die anschließend entfernt werden müssen. Daher ggf. Vorratskammer zunächst leeren. 1. Pro Sensor zwei Gewindebohrungen M4 im Frontblech der Anlage einbringen. 2. Späne entfernen.
Seite 4 PFC-Kontrolleinheit für ECC 700 E 2003 Nordson Corporation P/N 397399B PFC_ECC700...
