Extremis MARINA TABLE Montageanleitung Seite 35

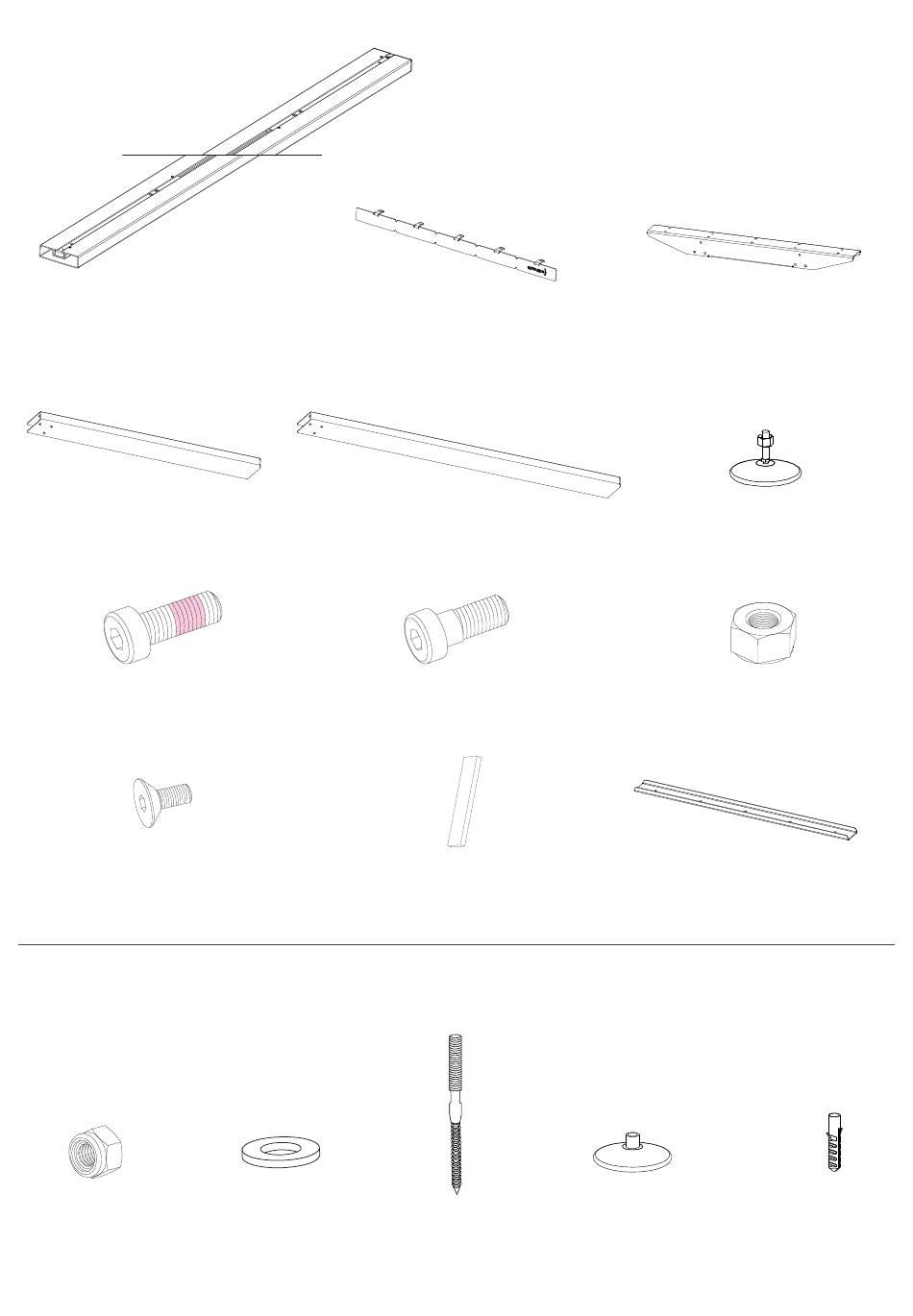

CONTENUTO
5/6 x profili
2 x N x gamba del tavolo
10/12 x N x vite con esagono incassato
M6x20
10/12 x vite con testa svasata M5x12
OPZIONALE
ANCORAGGIO A TERRA
2 x N x dado M8
2 x terminale piano del tavolo
o 2 x N x gamba del tavolo
12 x N x vite con esagono incassato
2 x N x rondelle 2 x N x vite tassello
piatte M8
M6x16
10 x spessore
2 x N x piedino
M8x100
N = numero di gambe
- lunghezza tra 1,95m - 4,05m = 2 gambe
- lunghezza tra 4,75m - 7,55m = 3 gambe
- lunghezza tra 8,25m - 11,05m = 4 gambe
- lunghezza 11,75m = 5 gambe
N x giunzione gambe-piano del tavolo
2 x N x piedino regolabile con dado
M10
12 x N x dado di sicurezza M6
N - 1 x profilo di rinforzo
(se la distanza tra le gambe del tavolo è più
di circa 2300 mm)
2 x N x tappo 12 x 60
italiano 35
