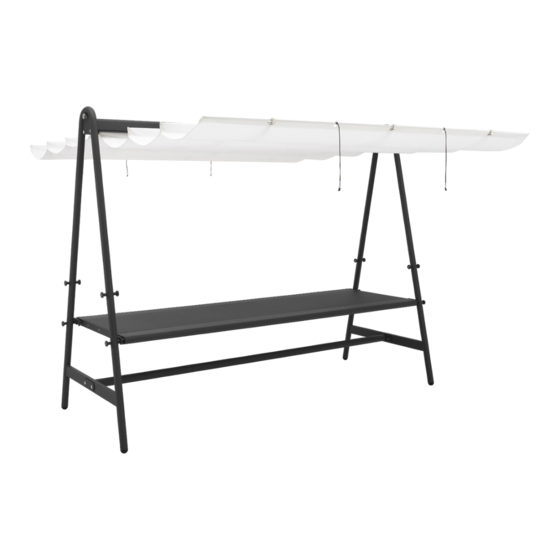

Extremis AMAi Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AMAi:

Werbung

Quicklinks

Diese Anleitung herunterladen
AMAi
Pulverbeschichtet

Werbung

loading

Verwandte Anleitungen für Extremis AMAi

Inhaltszusammenfassung für Extremis AMAi

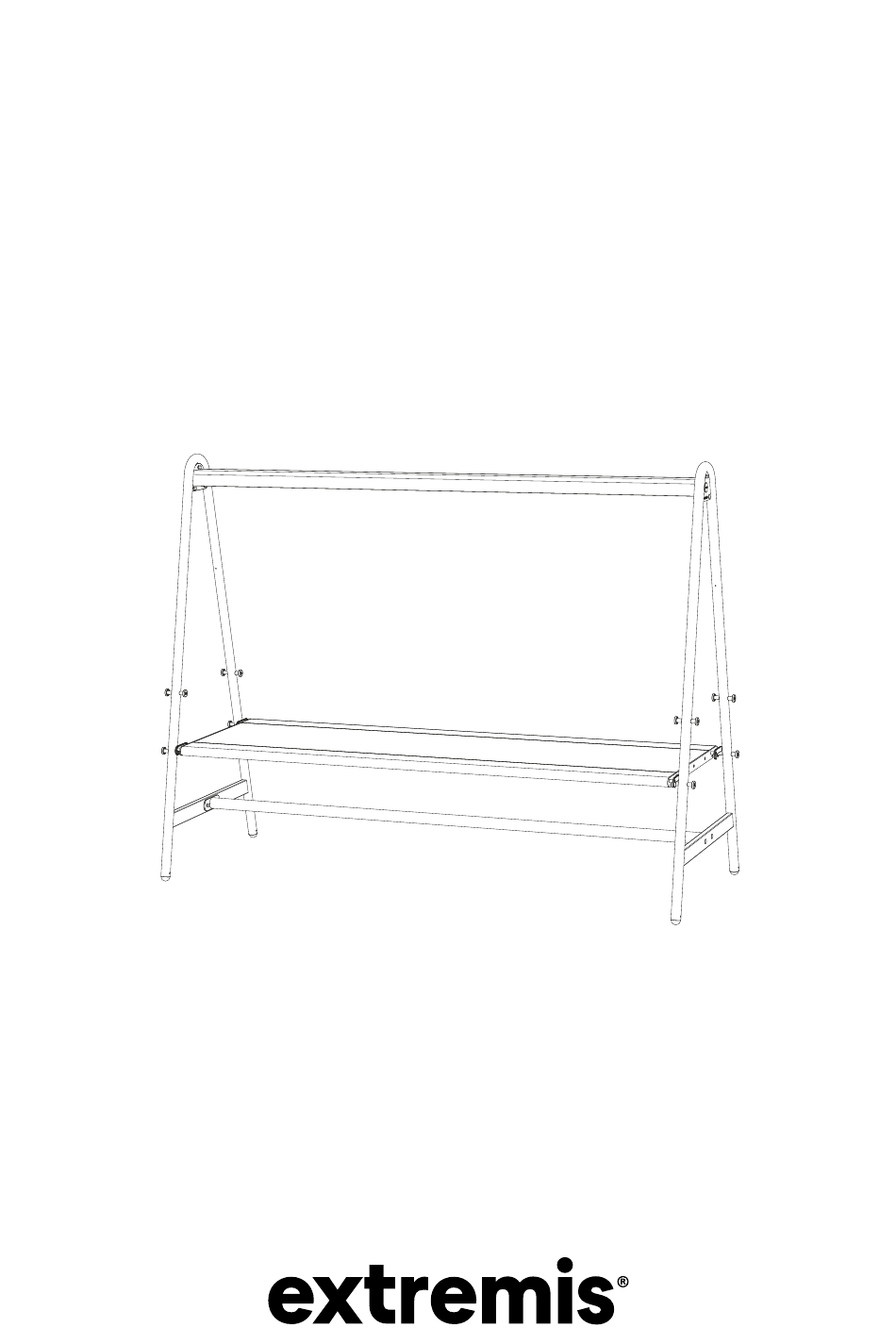

  • Seite 1 AMAi Pulverbeschichtet...
  • Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!
  • Seite 4 Inhaltsangabe Montagekleinteile  Überklick alle Teile  Montage Standardmodul  Montage Erweiterungsmodul  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 5 Inhaltsangabe Montage Tisch-Add-on  Montage Monitorhalterung  Montage Tischplattenfixierung  Montage Nivellierfüße  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 6 Inhaltsangabe Montage Bodenverankerung  Montage Haken  Montage LED-Modul  Montage mehrerer LED-Module  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 7 Inhaltsangabe Montage (Marktstand) Schirm  Warnung - Montageanleitungen - Pflege  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 8 Montagekleinteile 2 x M10x35 4 x M10x25 2 x dop 12 x M10 12 x washer M10 4 x M10x45 AMA284 Montageset zur Befestigung der A-Rahmen...
  • Seite 9 8 x M8x20 8 x Kunststoffkappe 4 x Stifte AMA201-1 Montageset zur Befestigung der Kunststoffkappe am A-Rahmen 8 x M10 8 x M10 3 x M10x40 2 x M10x50 AMA239-1 Montageset zur Befestigung der Erweiterungsmodul...
  • Seite 10 4 x spacer 4 x M6x16 4 x M6x20 AMA440 Montageset zur Befestigung der Tischplattenfixierung 2 x M8x20 2 x Verbindungsplatte AMA442 Montageset zur Befestigung der Bodenverankerung 4 x Spacer 4 x M4x20 4 x M4x12 AMA435 Montageset zur Befestigung der Monitorhalterung...
  • Seite 11 eckige Mutter 2 x M5x12 AMA517 Montageset zur Befestigung der Haken 6 x flachen Platte 4 x Zylinderstifte 6 x M6 6 x M6x12 6 x M8x12 AMA433-1 Montageset zur Befestigung der Schirm...
  • Seite 12 Überklick alle Teile...
  • Seite 13 Standardmodul - Pulverbeschichtet N° 5 N° 17 20’ Verwenden Sie die Styroporblöcke in der Verpackung der A-Rahmen für die restliche Montage...
  • Seite 14 Logo beidseitig außen...
  • Seite 15 Führen Sie diesen Vorgang für beide A-Rahmen durch, nicht anziehen! AMA284 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 4 x M10 4 x washer M10 4 x M10x45...
  • Seite 16 AMA284 Achten Sie darauf, dass die Überwurfmutter mittig zum A-Rahmen sitzt. Führen Sie diesen Vorgang für beide A-Rahmen durch. 2 x M10x35...
  • Seite 17 5. Um eine LED-Modul zusammenzubauen, gehen Sie auf Seite 58  Um eine (Marktstand) Schirm zusammenzubauen, gehen Sie auf Seite 67  AMA284 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 18 Führen Sie diesen Vorgang für beide A-Rahmen durch, ziehen Sie all Schrauben! AMA284 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 4 x M10 4 x washer M10 4 x M10x25...
  • Seite 19 Führen Sie diesen Vorgang für beide A-Rahmen durch AMA284 2 x M10 2 x washer M10 2 x dop...
  • Seite 20 Entfernen Sie die Styroporblöcke...
  • Seite 21 Führen Sie diesen Vorgang für beide A-Rahmen durch AMA201-1 pro A-Rahmen 4 x Stifte...
  • Seite 22 AMA201-1 pro A-Rahmen Führen Sie diesen Vorgang für beide A-Rahmen durch 8 x M8x20 8 x Kunststoffkappe...
  • Seite 24 Erste Seite hochnehmen und ziehen. Halten Sie die Tischplatte immer mittig fest, wenn Sie sie hoch- und runterbewegen!
  • Seite 25 Zweite Seite hochnehmen und drücken. Halten Sie die Tischplatte immer mittig fest, wenn Sie sie hoch- und runterbewegen!
  • Seite 26 Erweiterungsmodul - Pulverbeschichtet N° 5 N° 17 35’ - ...’ Verwenden Sie die Styroporblöcke in der Verpackung der A-Rahmen für die restliche Montage.
  • Seite 27 Logo außen...
  • Seite 28 Nicht anziehen! AMA284 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x45...
  • Seite 29 AMA239-1 2 x M10x50...
  • Seite 30 AMA239-1 Nicht anziehen! 2 x M10 2 x washer M10...
  • Seite 31 Logo außen...
  • Seite 32 Führen Sie diesen Vorgang auf beiden Seiten durch AMA284 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x45...
  • Seite 33 AMA284 AMA239-1 AMA239-1 AMA284 Pro Mittel- Pro äußerer A-Rahmen A-Rahmen Achten Sie darauf, dass die Überwurf- mutter mittig zum A-Rahmen sitzt. 1 x M10x35 1 x M10x40...
  • Seite 34 9. Um eine LED-Modul zusammenzubauen, gehen Sie auf Seite 58  Um eine (Marktstand) Schirm zusammenzubauen, gehen Sie auf Seite 67  AMA284 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 35 AMA284 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 36 11a. Führen Sie diesen Vorgang für beide äußeren A-Rahmen durch, Ziehen Sie alle Schrauben fest! AMA284 Pro äußerer A-Rahmen 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x25...
  • Seite 37 11b. Führen Sie diesen Vorgang für alle mittleren A-Rahmen durch AMA285 Pro Mittel- A-Rahmen 15 Nm MAX! Tighten carefully! Excessive force may damage the coating! 4 x M10 4 x washer M10 2 x M10x40...
  • Seite 38 Führen Sie diesen Vorgang für beide äußeren A-Rahmen durch AMA284 Pro äußerer A-Rahmen 1 x M10 1 x washer M10 1 x dop...
  • Seite 39 Führen Sie diesen Vorgang für alle A-Rahmen durch AMA201-1 pro A-Rahmen 4 x Stifte...
  • Seite 40 AMA201-1 pro A-Rahmen Führen Sie diesen Vorgang für alle A-Rahmen durch 8 x M8x20 8 x Kunststoffkappe...
  • Seite 42 Tisch-Add-on Niedrigste Position: die äußeren Löcher nutzen...
  • Seite 43 Höchste Position: die inneren Löcher nutzen...
  • Seite 44 Monitorhalterung 5’ AMA435 4 x Spacer 4 x M4x20 4 x M4x12...
  • Seite 46 Tischplattenfixierung N° 4 10’ Die Schraube mit einem Abstandhalter festziehen. Die Flügelschraube nicht festziehen! AMA440 4 x spacer 4 x M6x16 4 x M6x20...
  • Seite 48 Kan nur verwendet werden, wenn der Tisch in der höchsten Position steht...
  • Seite 49 Ziehen Sie alle Flügelschrauben fest...
  • Seite 50 Nivellierfüße N° 17 10’ Entfernen Sie die Standard-Kunststoffkappen...
  • Seite 51 Drehen Sie die Füße heraus, Der Mutter Anziehen bis Sie den Boden berühren...
  • Seite 52 Bodenverankerung N° 13 10’ Entfernen Sie die Standard-Kunststoffkappen...
  • Seite 53 AMA442 pro A-Rahmen 2 x Verbindungsplatte...
  • Seite 54 AMA442 pro A-Rahmen Nicht anziehen! 4 x M8x20 Stellen Sie AMAi auf die gewünschte Höhe ein und ziehen Sie alle Scrauben an.
  • Seite 55 Verwenden Sie die Befestigungsmittel, die für den Untergrund am besten geeignet sind...
  • Seite 56 Haken N° 3 5’ The position of the corners is very important Do not tighten AMA517 2 x M5 2 x M5x12...
  • Seite 58 LED-Modul N° 5 15’ Entfernen Sie eine seitliche Abdecukung das obere Rohr und legen Sie alles beiseite.
  • Seite 59 Licht und Stromteil müssen nach unten weisen Bringen Sie die seitliche Abdeckung wieder an...
  • Seite 60 AMA284 Richten Sie das Ende des Kabels so aus, dass es zur Steckdose zeigt, die Sie verwendet wollen. Schließen Sie die Stromversorgung an diesen Anschluss an 2 x M10 2 x washer M10...
  • Seite 61 57 mm 57 mm tellen Sie sicher, dass das LED-Modul zentriert ist und legen Sie die beiden Abdeckungen auf Gehen Sie nun zurück zu Schritt 5 auf Seite 17 (Standardmodul) Gehen Sie nun zurück zu Schritt 9 auf Seite 34 (Erweiterungsmodul)
  • Seite 62 Mehrere LED-Module aneinanderreihen N° 5 20’ Entfernen Sie eine seitliche Abdecukung das obere Rohr und legen Sie alles beiseite.
  • Seite 63 Licht und Stromteil müssen nach unten weisen Bringen Sie die seitliche Abdeckung wieder an...
  • Seite 64 AMA284 pro obere Rohr 2 x M10 2 x washer M10...
  • Seite 65 Stecker auf Buchse AMA284 pro obere Rohr Richten Sie das Ende des Kabels so aus, dass es zur Steckdose zeigt, die Sie verwendet wollen. Schließen Sie die Stromversorgung an diesen Anschluss an 2 x M10 2 x washer M10...
  • Seite 66 57 mm 57 mm tellen Sie sicher, dass das LED-Modul zentriert ist und legen Sie die beiden Abdeckungen auf Gehen Sie nun zurück zu Schritt 5 auf Seite 17 (Standardmodul) Gehen Sie nun zurück zu Schritt 9 auf Seite 34 (Erweiterungsmodul)
  • Seite 67 Schirm und Marktstand-Schirm N° 4 - 5 30’ Entfernen Sie eine seitliche Abdecukung das obere Rohr und legen Sie alles beiseite. AMA433-1 Stellen Sie sicher, dass der zwei Zylinderstifte im oberen Steckplatz platziert sind 2 x Zylinderstifte...
  • Seite 68 AMA433-1 Schieben Sie drei flache Platten pro Seite in den Schlitz der oberen 6 x flachen Platte Stange Stellen Sie sicher, dass der zwei Schirm-Stopperprofile im oberen Steckplatz platziert sind (im gleichen Steckplatz wie die Zylinderstifte)!
  • Seite 69 AMA433-1 Schieben Sie die zwei anderen Schirmabstandhalter in denselben 2 x Zylinderstifte oberen Schlitz Bringen Sie die seitliche Abdeckung wieder an...
  • Seite 70 Positionieren Sie dazu die Mitte des Lochs in der Platte über die Löcher des oberen Profils...
  • Seite 71 AMA433-1 Schieben Sie die Unterlegscheibe und die Schraube von den Seiten her ein und ziehen Sie die Schrauben fest 6 x M6 6 x M6x12...
  • Seite 72 Gehen Sie nun zurück zu Schritt 5 auf Seite 17 (Standardmodul) Gehen Sie nun zurück zu Schritt 9 auf Seite 34 (Erweiterungsmodul)
  • Seite 73 AMA433-1 6 x M8x12...
  • Seite 74 Schieben Sie den Schirmstoff beidseitig über die dafür vorgesehene Struktur. Dabei sollten sich die schwarzen Kordeln außen befinden...
  • Seite 75 Schieben Sie den Stoff ganz bis zum oberen Profil und haken Sie die erste Stange in die drei Haken unter den Rohren ein...
  • Seite 76 Verwenden Sie die schwarzen Kordeln, um den Schirm zu öffnen/zu schließen...
  • Seite 77 Sichern Sie den geschlossenen Schirm, indem Sie eine der Gummizüge der schwarzen Kordel durch die Schlaufe ziehen...
  • Seite 78 Warnung Montageanleitungen Pflege Warnung  Montageanleitungen  Pflege ...
  • Seite 79 Warnung General • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •...
  • Seite 80 hinaus werden diese Produkte bei einem voll entwickelten Feuer nicht wesentlich zur Brandlast und zur Brandverbreitung beitragen. • Dunkle Farben können bei sonnigem Wetter sehr heiß werden. Verzinktem Stahl • Die Verzinkung wird bei Verwendung im Freien weniger glänzend. • Flammhemmend - NEN-EN13501-1 A1 - Klasse A1-Produkte tragen in keiner Phase zum Brand bei, auch nicht bei voll entwickeltem Feuer.
  • Seite 81 Hochdruckreiniger, da dies die glatte Oberfläche des Holzes aufrauen und die Holzfasern irreparabel beschädigen kann. • Gründliche Reinigung mit Extremis-Holzreiniger. • Wir empfehlen, das Holz zur Fleckenvorbeugung mit Öl zu behandeln. Dabei können auch kleine Risse und Spalten entstehen. Wir empfehlen jedem, die Möbel mit unserem Holzschutz zu behandeln.
  • Seite 82 1. Öffnen Sie die Kartons der A-Rahmen und nehmen Sie die Styroporblöcke heraus. Legen Sie zwei Styroporblöcke auf den Boden an der Stelle, an der Sie den AMAi montieren möchten. Achten Sie darauf, dass die Blöcke etwa 160 cm voneinander entfernt sind.
  • Seite 83 1. Öffnen Sie die Kartons der A-Rahmen und nehmen Sie die Styroporblöcke heraus. Legen Sie zwei Styroporblöcke auf den Boden an der Stelle, an der Sie den AMAi montieren möchten. Achten Sie darauf, dass die Blöcke etwa 160 cm voneinander entfernt sind.
  • Seite 84 12. Schrauben Sie an die Außenseite der beiden Einstellschrauben je einen M10-Überwurfmutter und Federscheibe, sowie eine Gummikappe mit Extremis-Logo in der großen Öffnung, wie in der Zeichnung gezeigt. Entfernen Sie die Styroporblöcke. 13. a. Stecken Sie die stifte durch die vier Löcher an jedem A-Rahmen.
  • Seite 85 an und befestigen Sie sie mit einer M8x20-Schraube. Vergewissern Sie sich, dass die Kunststoffkappen richtig auf dem A-Rahmen sitzen und ziehen Sie alle Schrauben fest. 15. Sie können nun die Tischplatte zwischen den beiden A-Rahmen auf den gewünschten Kappen positionieren. Tisch-Add-on (p42) 1.
  • Seite 86 Fuß der Bodenbefestigung an der Verbindungsplatte, wie auf der Zeichnung dargestellt. Ziehen Sie die Schraube nicht an! 5. Stellen Sie AMAi auf die gewünschte Höhe ein und ziehen Sie alle Schrauben an den Füßen der Bodenbefestigung an. 6. Markieren Sie die Stellen auf dem Boden, an denen die Befestigungen angebracht werden sollen, und bohren Sie an den angegebenen Stellen.
  • Seite 87 Haken (p56) 1. Bringen Sie zwei M 5 x 12 Schrauben und Hammermuttern an den Haken an, ohne sie anzuziehen, wie in der Zeichnung dargestellt. Die Ausrichtung der Ecken der Hammermuttern ist dabei sehr wichtig! 2. Stecken Sie den Haken in die Schlitze des oberen Profils (in der gewünschten Position) und ziehen Sie die Schrauben fest.
  • Seite 88 Mehrere LED-Module aneinanderreihen (p62) 1. Entfernen Sie seitliche Abdeckung mit Loch, indem Sie die vier Schrauben lösen und legen Sie alles beiseite. 2. Entfernen Sie die große Abdeckung oben. 3. Schieben Sie das Licht- und Strommodul in die obere Schiene. Wichtig: Licht und Stromteil müssen nach unten weisen.
  • Seite 89 11. Befestigen Sie als nächstes die drei Edelstahlstangen mithilfe von zwei je M8x12-Schrauben an den rechteckigen Halterungen. 12. Hängen Sie nun den Stoff an den AMAi, indem Sie ihn über die drei Edelstahlrohre schieben. Achten Sie darauf, dass die Seite mit den beiden schwarzen Kordeln nach außen zeigt.
  • Seite 90 14. Verwenden Sie die schwarzen Kordeln, um den Schirm zu öffnen. Klemmen Sie die äußere Stange in die drei schwarzen Kunststoffhaken an der Außenseite der Edelstahlrohre, um den Schirm offen zu halten. Achten Sie beim Schließen des Schirms darauf, dass der Stoff bis unter das Schirmstopperprofil reicht. 15.
  • Seite 91 Sehen Sie sich die Wartungsvideos auf unserer Website an: www.extremis.com/pflege Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis-Multirei- niger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reiniger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser. SCHÄDEN AUSBESSERN Bei Beschädigung Scharfkantige Gegenstände können die Beschichtung beschädigen.
  • Seite 92 ÖLEN Zweimal im Jahr Vor der ersten Nutzung und/oder nach der Reinigung und dem Schleifen empfehlen wir, das Holz mit dem Extremis Wood Protector zu behan- deln, um es vor Schmutz, Feuchtigkeit und UV-Strahlen zu schützen. TÄGLICHE REINIGUNG Regelmäßig und nach jeder Nutzung Planen Sie eine regelmäßige Reinigung Ihrer Gartenmöbel, um ihre Le-...
  • Seite 93 eine harte Bürste und etwas Wasser. Vermeiden Sie dabei, die Holzfasern dauerhaft zu schädigen. Aus diesem Grund sollten Sie niemals einen Hochdruckreiniger verwenden, um Holz zu reinigen. GRÜNDLICHE REINIGUNG Zweimal im Jahr Es ist wichtig, das Holz zweimal im Jahr gründlich zu reinigen. Wir emp- fehlen jeweils eine Reinigung im zeitigen Frühjahr und im Spätsommer, wenn Ihre Möbel ganzjährig draußen stehen.
  • Seite 94 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
