Extremis MARINA TABLE Montageanleitung Seite 43

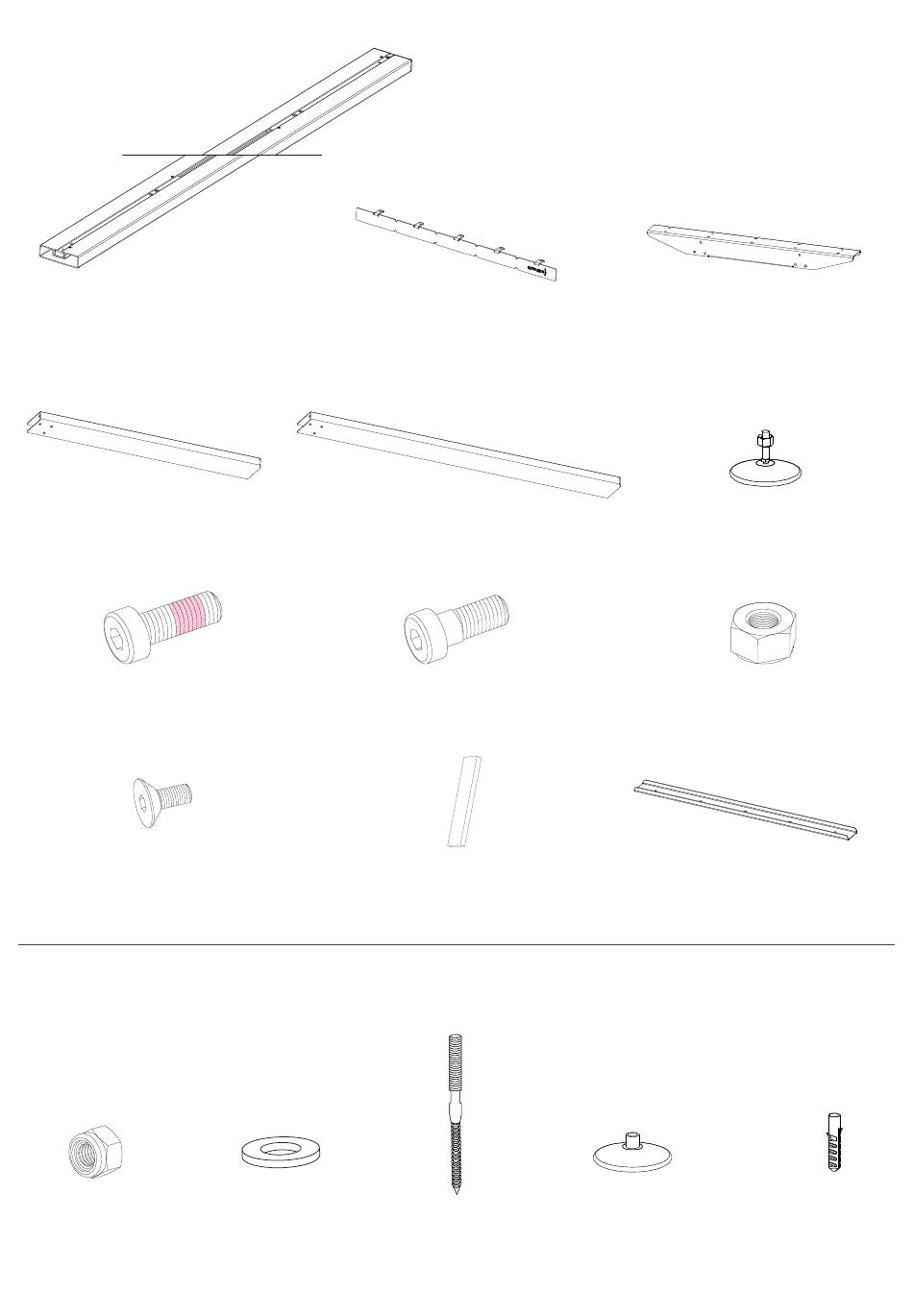

CONTENIDO
5/6 x perfiles
2 x N x pata de mesa
10/12 x N x perno de cabeza hexagonal
interior M6x20
10/12 x perno empotrado M5x12
OPCIONAL
ANCLAJE AL SUELO
2 x N x tuerca M8
2 x extremo de tablero de mesa
o 2 x N x pata de mesa largo
12 x N x perno de cabeza hexagonal
2 x N x arandela
plana M8
interior M6x16
10 x tirante
2 x N x tornillo de
palo M8x100
N = cantidad de patas
- longitud entre 1,95m - 4,05m = 2 patas
- longitud entre 4,75m - 7,55m = 3 patas
- longitud entre 8,25m - 11,05m = 4 patas
- longitud 11,75m = 5 patas
N x conexión de tablero
2 x N x pie de ajuste con tuerca M10
12 x N x tuerca de seguridad M6
N - 1 x profilo di rinforzo
(si la distancia entre las pata de mesa es
mayor que 2300 mm)
2 x N x pie 2 x N x taquette
12 x 60
español 43
