Bodenverankerung - Extremis MARINA TABLE Montageanleitung

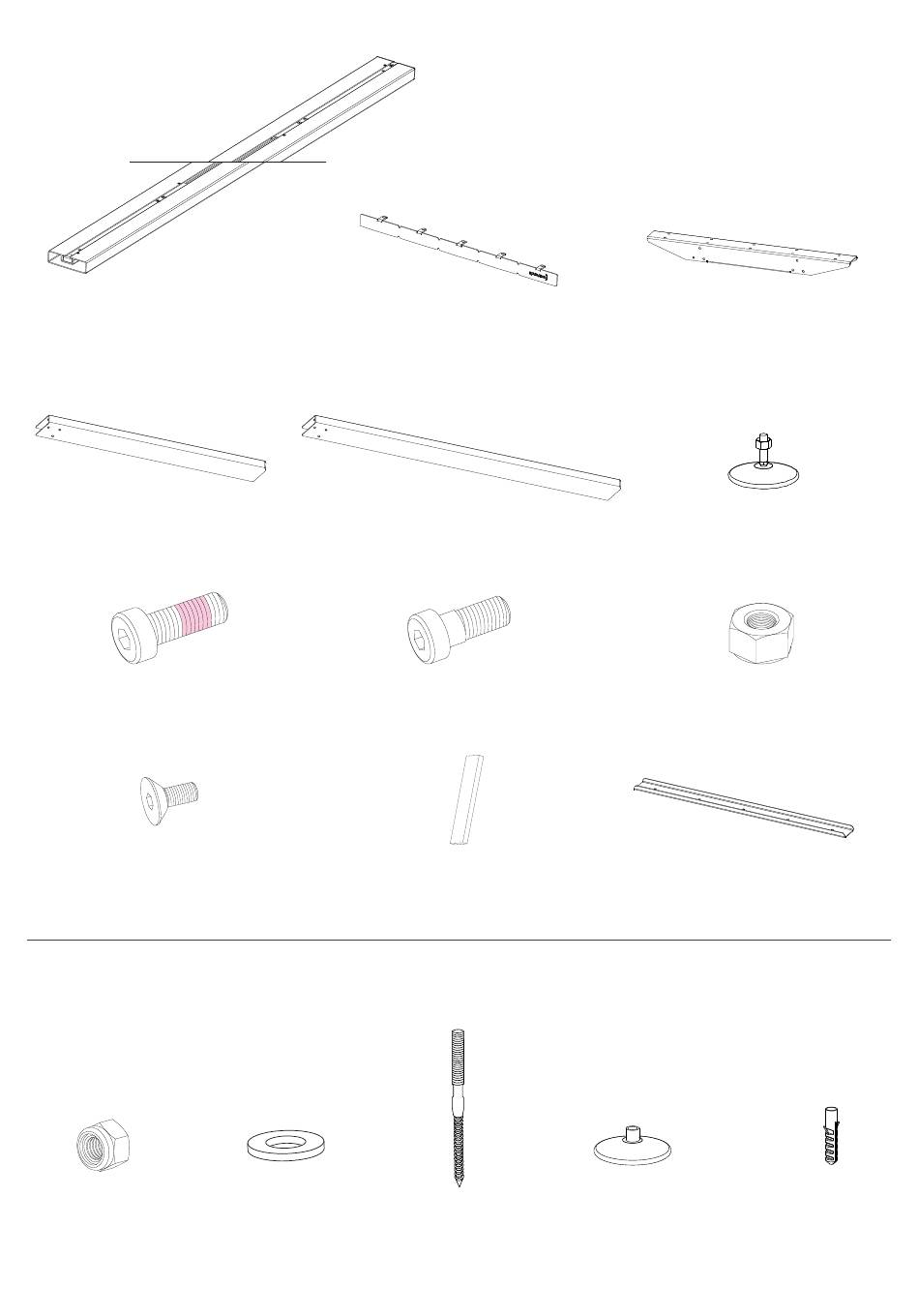

INHALT
5/6 x Profile
2 x N x Tischbein
10/12 x N x Innensechskantschraube
M6x20
10/12 x Senkkopfschraube M5x12
OPTIONAL

BODENVERANKERUNG

2 x N x Mutter M8
2 x Endstück Tischplatte
oder 2 x N x Tischbein lang
12 x N x Innensechskantschraube
10 x Abstandhalter
2 x N x flache 2 x N x stockschrau-
scheiben M8
M6x16
2 x N x Fuß
ben M8x100
N = Anzahlt Beine
- Länge zwischen 1,95m - 4,05m = 2 Beine
- Länge zwischen 4,75m - 7,55m = 3 Beine
- Länge zwischen 8,25m - 11,05m = 4 Beine
- Länge 11,75m = 5 Beine
N x Tischplattenverbindung
2 x N x Stellfüß mit Mutter M10
12 x N x Sicherungsmutter M6
N - 1 x Verstarkungsprofil
(wenn der Abstand zwischen Tischbeine
ist mehr als etwa 2300 mm)
2 x N x Dübel 12 x 60
deutsch 19
