Extremis MARINA TABLE Montageanleitung Seite 11

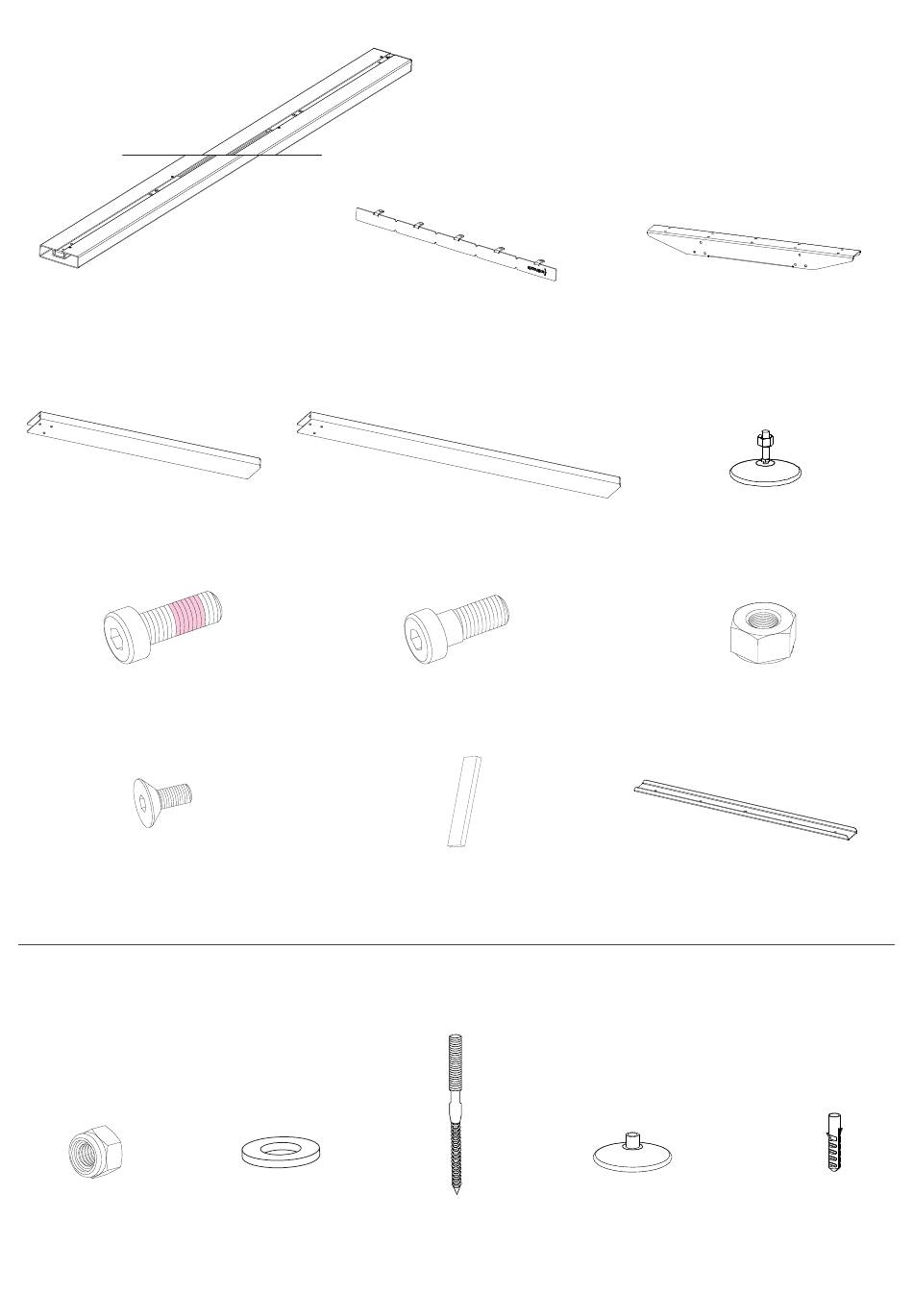

INHOUD
5/6 x profielen
2 x N x tafelpoot
10/12 x N x binnenzeskantbout M6x20
10/12 x verzonken bout M5x12
OPTIONEEL
GRONDVERANKERING
2 x N x moer M8
of
12 x N x binnenzeskantbout M6x16
2 x N x sluitring M8
2 x eindstuk tafelblad
2 x N x tafelpoot lang
10 x dikteplaatje
2 x N x stokeind
M8x100
N = aantal poten
- lengte tussen 1,95m - 4,05m = 2 poten
- lengte tussen 4,75m - 7,55m = 3 poten
- lengte tussen 8,25m - 11,05m = 4 poten
- lengte 11,75m = 5 poten
N x tafelblad connectie
2 x N x stelvoetje met moer M10
12 x N x borgmoer M6
N - 1 x versterkingsprofiel
(indien afstand tussen poten groter
is dan 2300 mm)
2 x N x voetje 2 x N x plug 12x60
nederlands 11
