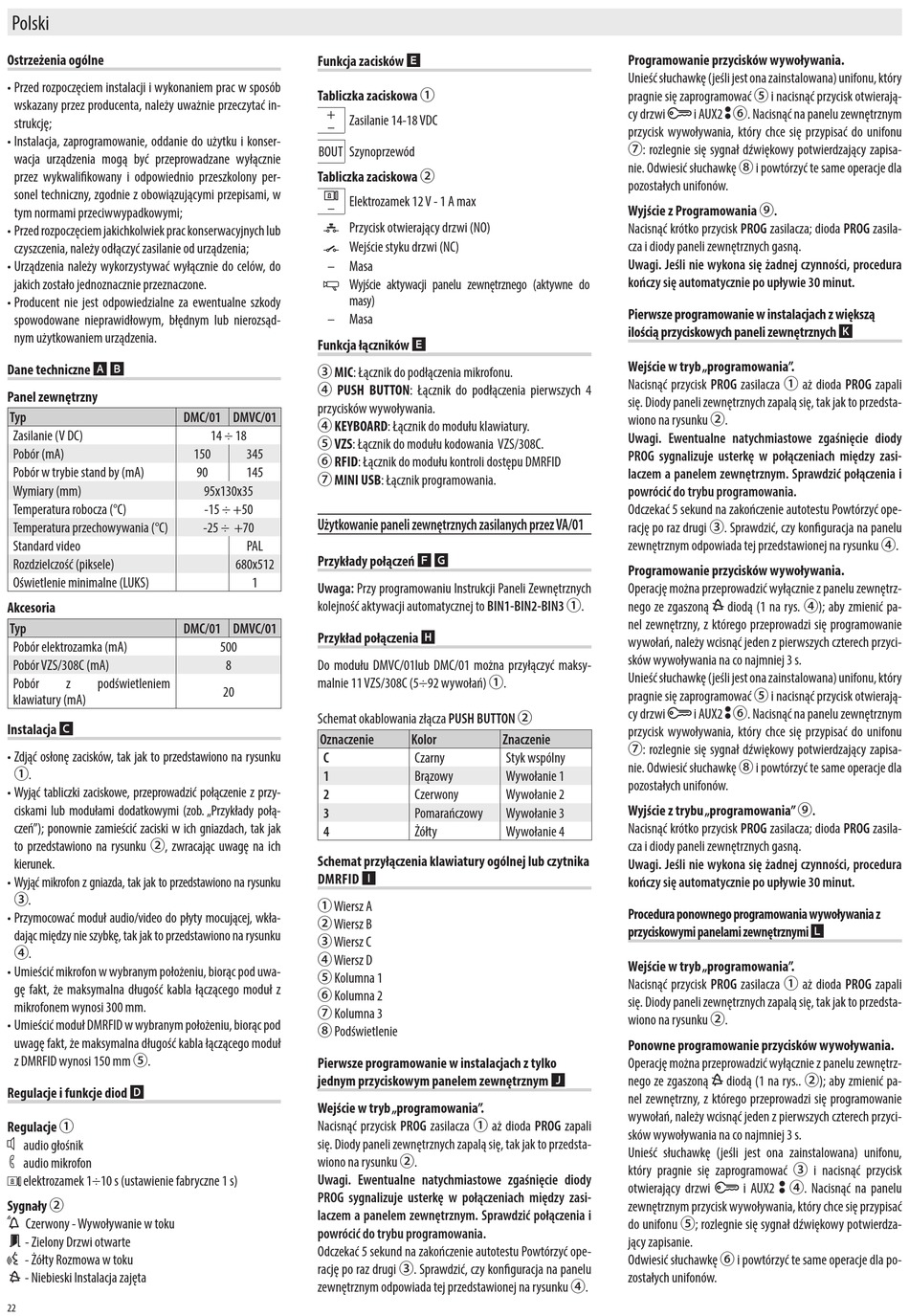

Bpt DMVC/01 Bedienungsanleitung Seite 22

Polski
Ostrzeżenia ogólne
• Przed rozpoczęciem instalacji i wykonaniem prac w sposób
wskazany przez producenta, należy uważnie przeczytać in-
strukcję;
• Instalacja, zaprogramowanie, oddanie do użytku i konser-
wacja urządzenia mogą być przeprowadzane wyłącznie
przez wykwalifikowany i odpowiednio przeszkolony per-
sonel techniczny, zgodnie z obowiązującymi przepisami, w
tym normami przeciwwypadkowymi;
• Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub
czyszczenia, należy odłączyć zasilanie od urządzenia;
• Urządzenia należy wykorzystywać wyłącznie do celów, do
jakich zostało jednoznacznie przeznaczone.
• Producent nie jest odpowiedzialne za ewentualne szkody
spowodowane nieprawidłowym, błędnym lub nierozsąd-
nym użytkowaniem urządzenia.
Dane techniczne A B
Panel zewnętrzny
Typ
Zasilanie (V DC)
Pobór (mA)
Pobór w trybie stand by (mA)
Wymiary (mm)
Temperatura robocza (°C)
Temperatura przechowywania (°C)
Standard video
Rozdzielczość (piksele)
Oświetlenie minimalne (LUKS)
Akcesoria
Typ
Pobór elektrozamka (mA)
Pobór VZS/308C (mA)
Pobór z podświetleniem
klawiatury (mA)
Instalacja C
• Zdjąć osłonę zacisków, tak jak to przedstawiono na rysunku
①.
• Wyjąć tabliczki zaciskowe, przeprowadzić połączenie z przy-
ciskami lub modułami dodatkowymi (zob. „Przykłady połą-
czeń"); ponownie zamieścić zaciski w ich gniazdach, tak jak
to przedstawiono na rysunku ②, zwracając uwagę na ich
kierunek.
• Wyjąć mikrofon z gniazda, tak jak to przedstawiono na rysunku
③.
• Przymocować moduł audio/video do płyty mocującej, wkła-
dając między nie szybkę, tak jak to przedstawiono na rysunku
④.
• Umieścić mikrofon w wybranym położeniu, biorąc pod uwa-
gę fakt, że maksymalna długość kabla łączącego moduł z
mikrofonem wynosi 300 mm.
• Umieścić moduł DMRFID w wybranym położeniu, biorąc pod
uwagę fakt, że maksymalna długość kabla łączącego moduł
z DMRFID wynosi 150 mm ⑤.
Regulacje i funkcje diod D
Regulacje ①
audio głośnik
audio mikrofon
elektrozamek 1÷10 s (ustawienie fabryczne 1 s)
Sygnały ②
Czerwony - Wywoływanie w toku
- Zielony Drzwi otwarte
- Żółty Rozmowa w toku
- Niebieski Instalacja zajęta
22
Funkcja zacisków E
Tabliczka zaciskowa ①
+ Zasilanie 14-18 VDC
–
BOUT Szynoprzewód
Tabliczka zaciskowa ②
Elektrozamek 12 V - 1 A max
–
Przycisk otwierający drzwi (NO)
Wejście styku drzwi (NC)
– Masa
Wyjście aktywacji panelu zewnętrznego (aktywne do
masy)
– Masa
Funkcja łączników E
③ MIC: Łącznik do podłączenia mikrofonu.
④ PUSH BUTTON: Łącznik do podłączenia pierwszych 4
przycisków wywoływania.
DMC/01 DMVC/01
④ KEYBOARD: Łącznik do modułu klawiatury.
14 ÷ 18
⑤ VZS: Łącznik do modułu kodowania VZS/308C.
150 345
⑥ RFID: Łącznik do modułu kontroli dostępu DMRFID
90 145
⑦ MINI USB: Łącznik programowania.
95x130x35
-15 ÷ +50
Użytkowanie paneli zewnętrznych zasilanych przez VA/01
-25 ÷ +70
PAL
Przykłady połączeń F G
680x512
1
Uwaga: Przy programowaniu Instrukcji Paneli Zewnętrznych
kolejność aktywacji automatycznej to BIN1-BIN2-BIN3 ①.
DMC/01 DMVC/01
Przykład połączenia H
500
8 Do modułu DMVC/01lub DMC/01 można przyłączyć maksy-
malnie 11 VZS/308C (5÷92 wywołań) ①.
20
Schemat okablowania złącza PUSH BUTTON ②
Oznaczenie
C
1
2
3
4
Schemat przyłączenia klawiatury ogólnej lub czytnika
DMRFID I
① Wiersz A
② Wiersz B
③ Wiersz C
④ Wiersz D
⑤ Kolumna 1
⑥ Kolumna 2
⑦ Kolumna 3
⑧ Podświetlenie
Pierwsze programowanie w instalacjach z tylko
jednym przyciskowym panelem zewnętrznym J
Wejście w tryb „programowania".
Nacisnąć przycisk PROG zasilacza ① aż dioda PROG zapali
się. Diody paneli zewnętrznych zapalą się, tak jak to przedsta-
wiono na rysunku ②.
Uwagi. Ewentualne natychmiastowe zgaśnięcie diody
PROG sygnalizuje usterkę w połączeniach między zasi-
laczem a panelem zewnętrznym. Sprawdzić połączenia i
powrócić do trybu programowania.
Odczekać 5 sekund na zakończenie autotestu Powtórzyć ope-
rację po raz drugi ③. Sprawdzić, czy konfiguracja na panelu
zewnętrznym odpowiada tej przedstawionej na rysunku ④.
Kolor Znaczenie
Czarny Styk wspólny
Brązowy Wywołanie 1
Czerwony Wywołanie 2
Pomarańczowy Wywołanie 3
Żółty Wywołanie 4
Programowanie przycisków wywoływania.
Unieść słuchawkę (jeśli jest ona zainstalowana) unifonu, który
pragnie się zaprogramować ⑤ i nacisnąć przycisk otwierają-
i AUX2 ⑥. Nacisnąć na panelu zewnętrznym
cy drzwi
przycisk wywoływania, który chce się przypisać do unifonu
⑦: rozlegnie się sygnał dźwiękowy potwierdzający zapisa-
nie. Odwiesić słuchawkę ⑧ i powtórzyć te same operacje dla
pozostałych unifonów.
Wyjście z Programowania ⑨.
Nacisnąć krótko przycisk PROG zasilacza; dioda PROG zasila-
cza i diody paneli zewnętrznych gasną.
Uwagi. Jeśli nie wykona się żadnej czynności, procedura
kończy się automatycznie po upływie 30 minut.
Pierwsze programowanie w instalacjach z większą
ilością przyciskowych paneli zewnętrznych K
Wejście w tryb „programowania".
Nacisnąć przycisk PROG zasilacza ① aż dioda PROG zapali
się. Diody paneli zewnętrznych zapalą się, tak jak to przedsta-
wiono na rysunku ②.
Uwagi. Ewentualne natychmiastowe zgaśnięcie diody
PROG sygnalizuje usterkę w połączeniach między zasi-
laczem a panelem zewnętrznym. Sprawdzić połączenia i
powrócić do trybu programowania.
Odczekać 5 sekund na zakończenie autotestu Powtórzyć ope-
rację po raz drugi ③. Sprawdzić, czy konfiguracja na panelu
zewnętrznym odpowiada tej przedstawionej na rysunku ④.
Programowanie przycisków wywoływania.
Operację można przeprowadzić wyłącznie z panelu zewnętrz-
diodą (1 na rys. ④); aby zmienić pa-
nego ze zgaszoną
nel zewnętrzny, z którego przeprowadzi się programowanie
wywołań, należy wcisnąć jeden z pierwszych czterech przyci-
sków wywoływania na co najmniej 3 s.
Unieść słuchawkę (jeśli jest ona zainstalowana) unifonu, który
pragnie się zaprogramować ⑤ i nacisnąć przycisk otwierają-
i AUX2 ⑥. Nacisnąć na panelu zewnętrznym
cy drzwi
przycisk wywoływania, który chce się przypisać do unifonu
⑦: rozlegnie się sygnał dźwiękowy potwierdzający zapisa-
nie. Odwiesić słuchawkę ⑧ i powtórzyć te same operacje dla
pozostałych unifonów.
Wyjście z trybu „programowania" ⑨.
Nacisnąć krótko przycisk PROG zasilacza; dioda PROG zasila-
cza i diody paneli zewnętrznych gasną.
Uwagi. Jeśli nie wykona się żadnej czynności, procedura
kończy się automatycznie po upływie 30 minut.
Procedura ponownego programowania wywoływania z
przyciskowymi panelami zewnętrznymi L
Wejście w tryb „programowania".
Nacisnąć przycisk PROG zasilacza ① aż dioda PROG zapali
się. Diody paneli zewnętrznych zapalą się, tak jak to przedsta-
wiono na rysunku ②.
Ponowne programowanie przycisków wywoływania.
Operację można przeprowadzić wyłącznie z panelu zewnętrz-
diodą (1 na rys.. ②); aby zmienić pa-
nego ze zgaszoną
nel zewnętrzny, z którego przeprowadzi się programowanie
wywołań, należy wcisnąć jeden z pierwszych czterech przyci-
sków wywoływania na co najmniej 3 s.
Unieść słuchawkę (jeśli jest ona zainstalowana) unifonu,
który pragnie się zaprogramować ③ i nacisnąć przycisk
i AUX2 ④. Nacisnąć na panelu
otwierający drzwi
zewnętrznym przycisk wywoływania, który chce się przypisać
do unifonu ⑤; rozlegnie się sygnał dźwiękowy potwierdza-
jący zapisanie.
Odwiesić słuchawkę ⑥ i powtórzyć te same operacje dla po-
zostałych unifonów.
