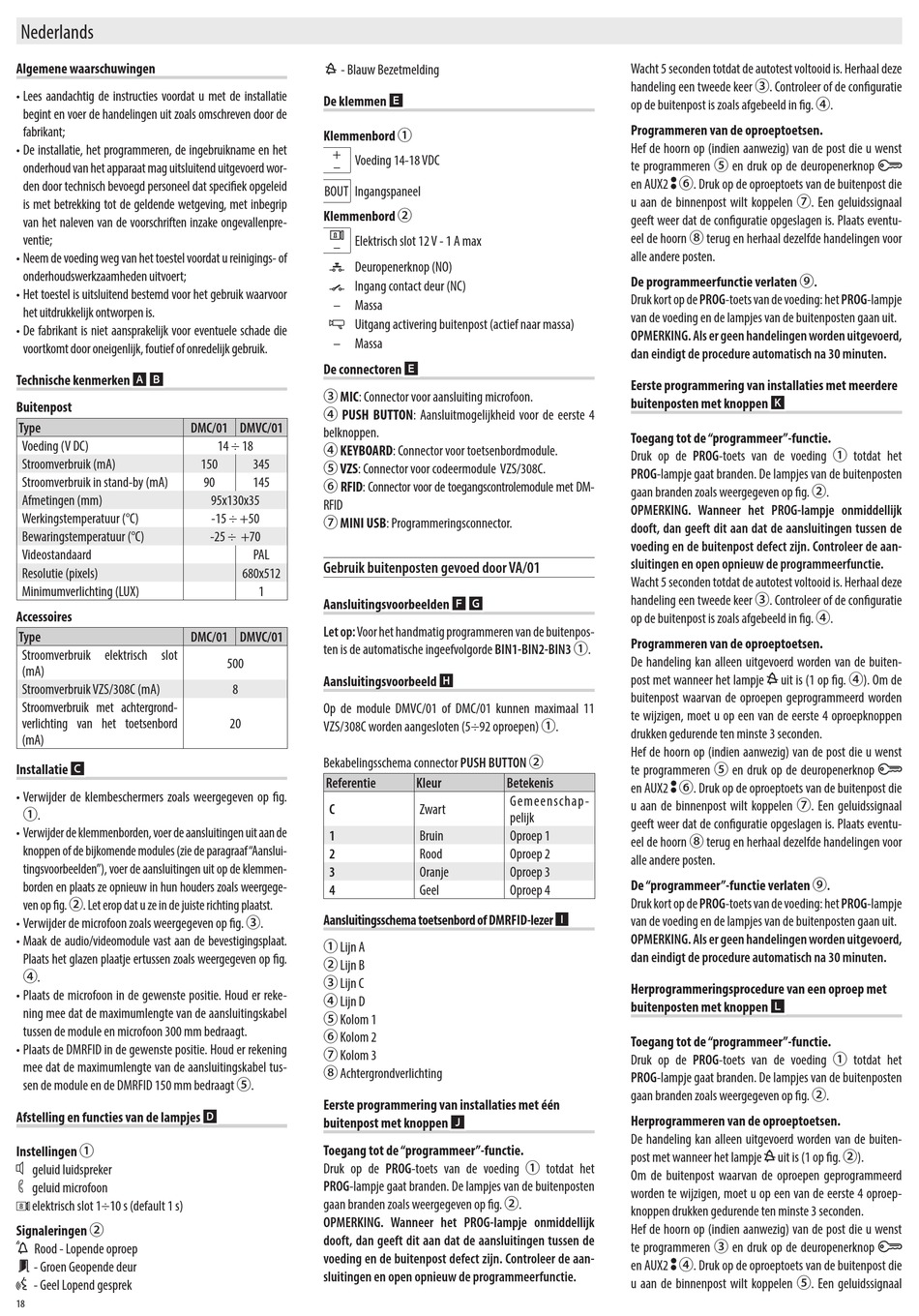

Algemene waarschuwingen
• Lees aandachtig de instructies voordat u met de installatie
begint en voer de handelingen uit zoals omschreven door de
fabrikant;
• De installatie, het programmeren, de ingebruikname en het
onderhoud van het apparaat mag uitsluitend uitgevoerd wor-
den door technisch bevoegd personeel dat specifiek opgeleid
is met betrekking tot de geldende wetgeving, met inbegrip
van het naleven van de voorschriften inzake ongevallenpre-
ventie;
• Neem de voeding weg van het toestel voordat u reinigings- of
onderhoudswerkzaamheden uitvoert;
• Het toestel is uitsluitend bestemd voor het gebruik waarvoor
het uitdrukkelijk ontworpen is.
• De fabrikant is niet aansprakelijk voor eventuele schade die
voortkomt door oneigenlijk, foutief of onredelijk gebruik.
Technische kenmerken A B
Buitenpost
Type
Voeding (V DC)
Stroomverbruik (mA)
Stroomverbruik in stand-by (mA)
Afmetingen (mm)
Werkingstemperatuur (°C)
Bewaringstemperatuur (°C)
Videostandaard
Resolutie (pixels)
Minimumverlichting (LUX)
Accessoires
Type
Stroomverbruik elektrisch slot
(mA)
Stroomverbruik VZS/308C (mA)
Stroomverbruik met achtergrond-
verlichting van het toetsenbord
(mA)
Installatie C
• Verwijder de klembeschermers zoals weergegeven op fig.
①.
• Verwijder de klemmenborden, voer de aansluitingen uit aan de
knoppen of de bijkomende modules (zie de paragraaf "Aanslui-
tingsvoorbeelden"), voer de aansluitingen uit op de klemmen-
borden en plaats ze opnieuw in hun houders zoals weergege-
ven op fig. ②. Let erop dat u ze in de juiste richting plaatst.
• Verwijder de microfoon zoals weergegeven op fig. ③.
• Maak de audio/videomodule vast aan de bevestigingsplaat.
Plaats het glazen plaatje ertussen zoals weergegeven op fig.
④.
• Plaats de microfoon in de gewenste positie. Houd er reke-
ning mee dat de maximumlengte van de aansluitingskabel
tussen de module en microfoon 300 mm bedraagt.
• Plaats de DMRFID in de gewenste positie. Houd er rekening
mee dat de maximumlengte van de aansluitingskabel tus-
sen de module en de DMRFID 150 mm bedraagt ⑤.
Afstelling en functies van de lampjes D
Instellingen ①
geluid luidspreker
geluid microfoon
elektrisch slot 1÷10 s (default 1 s)
Signaleringen ②
Rood - Lopende oproep
- Groen Geopende deur
- Geel Lopend gesprek
18
- Blauw Bezetmelding
De klemmen E
Klemmenbord ①
+ Voeding 14-18 VDC
BOUT Ingangspaneel
Klemmenbord ②
Elektrisch slot 12 V - 1 A max
Deuropenerknop (NO)
Ingang contact deur (NC)
– Massa
Uitgang activering buitenpost (actief naar massa)
– Massa
De connectoren E
③ MIC: Connector voor aansluiting microfoon.
④ PUSH BUTTON: Aansluitmogelijkheid voor de eerste 4
DMC/01 DMVC/01
belknoppen.
14 ÷ 18
④ KEYBOARD: Connector voor toetsenbordmodule.
150
345
⑤ VZS: Connector voor codeermodule VZS/308C.
90
145
⑥ RFID: Connector voor de toegangscontrolemodule met DM-
95x130x35
RFID
-15 ÷ +50
⑦ MINI USB: Programmeringsconnector.
-25 ÷ +70
PAL
Gebruik buitenposten gevoed door VA/01
680x512
1
Aansluitingsvoorbeelden F G
Let op: Voor het handmatig programmeren van de buitenpos-
DMC/01 DMVC/01
ten is de automatische ingeefvolgorde BIN1-BIN2-BIN3 ①.
500
Aansluitingsvoorbeeld H
8
Op de module DMVC/01 of DMC/01 kunnen maximaal 11
20
VZS/308C worden aangesloten (5÷92 oproepen) ①.
Bekabelingsschema connector PUSH BUTTON ②
Referentie
C
1
2
3
4
Aansluitingsschema toetsenbord of DMRFID-lezer I
① Lijn A
② Lijn B
③ Lijn C
④ Lijn D
⑤ Kolom 1
⑥ Kolom 2
⑦ Kolom 3
⑧ Achtergrondverlichting
Eerste programmering van installaties met één
buitenpost met knoppen J
Toegang tot de "programmeer"-functie.
Druk op de PROG-toets van de voeding ① totdat het
PROG-lampje gaat branden. De lampjes van de buitenposten
gaan branden zoals weergegeven op fig. ②.
OPMERKING. Wanneer het PROG-lampje onmiddellijk
dooft, dan geeft dit aan dat de aansluitingen tussen de
voeding en de buitenpost defect zijn. Controleer de aan-
sluitingen en open opnieuw de programmeerfunctie.
Kleur
Betekenis
Gemeenschap-
Zwart
pelijk
Bruin
Oproep 1
Rood
Oproep 2
Oranje
Oproep 3
Geel
Oproep 4
Wacht 5 seconden totdat de autotest voltooid is. Herhaal deze
handeling een tweede keer ③. Controleer of de configuratie
op de buitenpost is zoals afgebeeld in fig. ④.
Programmeren van de oproeptoetsen.
Hef de hoorn op (indien aanwezig) van de post die u wenst
te programmeren ⑤ en druk op de deuropenerknop
en AUX2 ⑥. Druk op de oproeptoets van de buitenpost die
u aan de binnenpost wilt koppelen ⑦. Een geluidssignaal
geeft weer dat de configuratie opgeslagen is. Plaats eventu-
eel de hoorn ⑧ terug en herhaal dezelfde handelingen voor
alle andere posten.
De programmeerfunctie verlaten ⑨.
Druk kort op de PROG-toets van de voeding: het PROG-lampje
van de voeding en de lampjes van de buitenposten gaan uit.
OPMERKING. Als er geen handelingen worden uitgevoerd,
dan eindigt de procedure automatisch na 30 minuten.
Eerste programmering van installaties met meerdere
buitenposten met knoppen K
Toegang tot de "programmeer"-functie.
Druk op de PROG-toets van de voeding ① totdat het
PROG-lampje gaat branden. De lampjes van de buitenposten
gaan branden zoals weergegeven op fig. ②.
OPMERKING. Wanneer het PROG-lampje onmiddellijk
dooft, dan geeft dit aan dat de aansluitingen tussen de
voeding en de buitenpost defect zijn. Controleer de aan-
sluitingen en open opnieuw de programmeerfunctie.
Wacht 5 seconden totdat de autotest voltooid is. Herhaal deze
handeling een tweede keer ③. Controleer of de configuratie
op de buitenpost is zoals afgebeeld in fig. ④.
Programmeren van de oproeptoetsen.
De handeling kan alleen uitgevoerd worden van de buiten-
uit is (1 op fig. ④). Om de
post met wanneer het lampje
buitenpost waarvan de oproepen geprogrammeerd worden
te wijzigen, moet u op een van de eerste 4 oproepknoppen
drukken gedurende ten minste 3 seconden.
Hef de hoorn op (indien aanwezig) van de post die u wenst
te programmeren ⑤ en druk op de deuropenerknop
en AUX2 ⑥. Druk op de oproeptoets van de buitenpost die
u aan de binnenpost wilt koppelen ⑦. Een geluidssignaal
geeft weer dat de configuratie opgeslagen is. Plaats eventu-
eel de hoorn ⑧ terug en herhaal dezelfde handelingen voor
alle andere posten.
De "programmeer"-functie verlaten ⑨.
Druk kort op de PROG-toets van de voeding: het PROG-lampje
van de voeding en de lampjes van de buitenposten gaan uit.
OPMERKING. Als er geen handelingen worden uitgevoerd,
dan eindigt de procedure automatisch na 30 minuten.
Herprogrammeringsprocedure van een oproep met
buitenposten met knoppen L
Toegang tot de "programmeer"-functie.
Druk op de PROG-toets van de voeding ① totdat het
PROG-lampje gaat branden. De lampjes van de buitenposten
gaan branden zoals weergegeven op fig. ②.
Herprogrammeren van de oproeptoetsen.
De handeling kan alleen uitgevoerd worden van de buiten-
uit is (1 op fig. ②).
post met wanneer het lampje
Om de buitenpost waarvan de oproepen geprogrammeerd
worden te wijzigen, moet u op een van de eerste 4 oproep-
knoppen drukken gedurende ten minste 3 seconden.
Hef de hoorn op (indien aanwezig) van de post die u wenst
te programmeren ③ en druk op de deuropenerknop
en AUX2 ④. Druk op de oproeptoets van de buitenpost die
u aan de binnenpost wilt koppelen ⑤. Een geluidssignaal
