Emerson Rosemount 5900S Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Emerson Anleitungen
  4. Messgeräte
  5. Rosemount 5900S
  6. Kurzanleitung

Emerson Rosemount 5900S Kurzanleitung

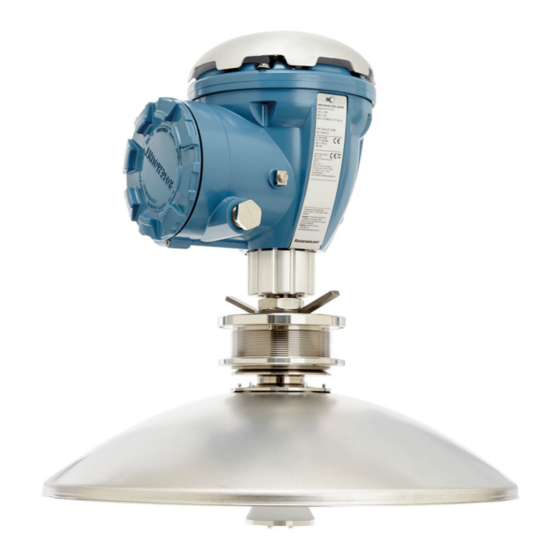

Radar-füllstandsmessgerät, parabolantenne
Vorschau ausblenden Andere Handbücher für Rosemount 5900S:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung
00825-0105-5900, Rev AA
März 2020
™
Rosemount
5900S Radar-
Füllstandsmessgerät
Parabolantenne
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Rosemount 5900S

Inhaltszusammenfassung für Emerson Rosemount 5900S

  • Seite 1 Kurzanleitung 00825-0105-5900, Rev AA März 2020 ™ Rosemount 5900S Radar- Füllstandsmessgerät Parabolantenne...

  • Seite 2: Inhaltsverzeichnis

    Kurzanleitung März 2020 Inhalt Informationen zu dieser Anleitung....................3 Allgemeine Informationen......................7 Installationsanforderungen......................8 Mechanische Installation......................14 Elektrische Installation....................... 29 Konfiguration..........................33 Produkt-Zulassungen......................... 39 Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 3: Informationen Zu Dieser Anleitung

    Unfälle usw., die durch nicht zugelassene Ersatzteile oder nicht von Rosemount Tank Radar AB durchgeführte Reparaturen verursacht wurden. Besondere ETSI-Anforderungen (Europa) Das Rosemount 5900S muss an einer festen Position an einem geschlossenen, metallischen Tank oder verstärktem Zementtank bzw. an einer vergleichbaren geschützten Struktur installiert werden, die aus vergleichbarem dämmenden Material besteht.
  • Seite 4 Lizenzbetrieb stören, müssen vom Benutzer auf eigene Kosten entfernt werden. Niedrige Emission von Mikrowellenstrahlung Die von einem Rosemount 5900S Radar- Füllstandsmessgerät abgegebene Mikrowellenstrahlung ist im Vergleich zu den unter Empf. 1999/519/EG sehr niedrig (wesentlich niedriger als 0,1 mW). Es sind keine weiteren Sicherheitsmaßnahmen erforderlich.
  • Seite 5 März 2020 Kurzanleitung WARNUNG Die Nichtbeachtung der Richtlinien für den sicheren Einbau und Service kann zu schweren oder tödlichen Verletzungen führen. • Die Installation darf nur von Fachpersonal durchgeführt werden. • Die Ausrüstung ausschließlich entsprechend den Anweisungen in dieser Anleitung verwenden. Eine Nichtbeachtung dieser Anweisung kann den Geräteschutz beeinträchtigen.
  • Seite 6 AVERTISSEMENT - La substitution de composants peut compromettre la sécurité intrinsèque. WARNUNG – Vor Wartungsarbeiten die Spannungsversorgung trennen, um Entzündung von entflammbaren oder brennbaren Atmosphären zu verhindern. AVERTISSEMENT - Ne pas ouvrir en cas de presence d'atmosphere explosive. Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 7: Allgemeine Informationen

    Erdung Externe Kabel müssen für min. 81 °C zugelassen sein Service und Support Für Service oder Support wenden Sie sich bitte an Ihre Vertriebsniederlassung von Emerson Automation Solutions/Rosemount Tank Gauging. Die Kontaktinformationen finden Sie auf der Website www.Emerson.com. Produkt-Recycling/-Entsorgung Recycling und Entsorgung des Geräts und der Verpackung müssen unter Beachtung der lokalen und nationalen Gesetzgebung/Vorschriften durchgeführt werden.

  • Seite 8: Installationsanforderungen

    Einbauten nur minimalen Einfluss auf das Gerät haben, bevorzugt außerhalb des Radarstrahls. Sicherstellen, dass der Rosemount 5900S so installiert wird, dass die angegebenen Druck- und Temperaturwerte nicht überschritten werden. Es liegt in der Verantwortung des Anwenders sicherzustellen, dass das Gerät den besonderen Installationsanforderungen innerhalb eines Tanks entspricht.
  • Seite 9 Kurzanleitung Parabolantenne – Anforderungen 3.2.1 Neigungswinkel Die Neigung des Rosemount 5900S mit Parabolantenne darf 1,5° zur Mitte des Tanks nicht überschreiten. Bei Produkten mit hoher Kondensation, wie z. B. bei Bitumen-/Asphalt-Anwendungen, sollte der Radarstrahl vertikal ohne Neigung ausgerichtet werden. Abbildung 3-1: Maximale Neigung mit Parabolantenne A.
  • Seite 10 Abbildung 3-3: Maximale Neigung mit geschweißtem Flansch 60 mm (2,4 in.) < 17° 3.2.3 Anforderungen an Freiraum und Stutzen Bei der Installation des Rosemount 5900S mit Parabolantenne auf einem Stutzen mit einem Durchmesser von 20 Zoll, die folgenden Empfehlungen beachten. Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 11 März 2020 Kurzanleitung Hindernisse (Trägerkonstruktionen, Rohrleitungen mit einem Durchmesser von mehr als 2 Zoll usw.) innerhalb des 10° breiten Radarstrahls sind normalerweise nicht akzeptabel, da diese Störechos hervorrufen können. In den meisten Fällen haben jedoch eine glatte Tankwand oder kleine Objekte keinen signifikanten Einfluss auf den Radarstrahl.

  • Seite 12: Anforderungen An Die Spannungsversorgung

    Gehäuses Sicherstellen, dass die Kabelverschraubungen für die Leitungseinführungen den Anforderungen gemäß Schutzart IP66 und IP67 entsprechen. 3.3.2 Erdung Das Gehäuse muss gemäß den lokalen oder nationalen Vorschriften für die Elektroinstallation geerdet werden. Eine Nichtbeachtung dieser Anweisung Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 13: Ex-Bereiche

    Emerson.com/Rosemount Tank Gauging erhältlich. 3.3.4 Anforderungen an die Spannungsversorgung Das Rosemount 5900S wird über den eigensicheren Tankbus durch den Rosemount 2410 Tank-Hub mit Spannung versorgt. Der 2410 versorgt das eigensichere Feldbussegment, indem er auf dem Tankbus als FISCO Spannungsversorgung agiert.

  • Seite 14: Mechanische Installation

    Flansch installiert wird. Voraussetzungen 1. Einen Flansch mit einer Stärke von 6–30 mm verwenden. 2. Sicherstellen, dass der Durchmesser der Bohrung 96 mm beträgt. Eine kleine Vertiefung auf einer Seite der Flanschbohrung vornehmen. Abbildung 4-1: Flanschanforderungen A. Vertiefung Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 15: Befestigen Des Geschweißten Flanschgelenks

    März 2020 Kurzanleitung Prozedur 1. Den O-Ring auf den Flansch legen und das Flanschgelenk in die Bohrung einführen. Sicherstellen, dass der Stift an der Seite des Flanschgelenks in die Vertiefung am Flansch passt. A. Flanschgelenk B. Mutter 2. Die Mutter so fest anziehen, dass das Flanschgelenk fest auf dem Flansch sitzt (Drehmoment 50 Nm).
  • Seite 16 Bohrung oval ausgefräst werden, damit das Flanschgelenk geneigt angeschweißt werden kann. Prozedur 1. Die Schutzplatten am Flanschgelenk belassen, bis die Schweißarbeiten abgeschlossen sind. Diese Platten schützen die Oberfläche des Flanschgelenks vor Schweißfunken. A. Schutzplatte B. Flanschgelenk Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 17 März 2020 Kurzanleitung 2. Sicherstellen, dass das Flanschgelenk so montiert wird, dass die Nut nach oben zeigt, wenn der Flansch auf dem Tankstutzen montiert ist. A. Nut 3. Handelt es sich um einen geneigten Tankflansch, sicherstellen, dass das Flanschgelenk so angeschweißt wird, dass es ach der Montage am Tank horizontal positioniert ist.

  • Seite 18: Montieren Der Parabolantenne

    4. Die Schutzplatten können entfernt werden, sobald das Flanschgelenk an den Flansch geschweißt ist. A. Schutzplatte 4.1.3 Montieren der Parabolantenne Dieser Abschnitt beschreibt, wie das Rosemount 5900S mit Parabolantenne installiert wird. Diese Anleitung befolgen, um die Parabolantenne und den Messumformerkopf an einem Tank zu installieren. Voraussetzungen •...
  • Seite 19 März 2020 Kurzanleitung Prozedur 1. Den Parabolspiegel auf die Antennenzuleitung setzen und die fünf M5 Schrauben festziehen. A. M5x5 B. Parabolspiegel C. Antennenzuleitung 2. Prüfen, dass alle Teile vorschriftsgemäß montiert wurden. Kurzanleitung...
  • Seite 20 Kurzanleitung März 2020 3. Die beiden O-Ringe in die Nuten oben auf dem Flanschgelenk einpassen. A. 2 O-Ringe B. Nuten C. Flanschgelenk D. Flansch Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 21 März 2020 Kurzanleitung 4. Den Flansch umdrehen und den Antennen-Wellenleiter in die Flanschbohrung einführen. A. Mutter B. Sicherungsscheibe mit Nase C. Antennenkennzeichnungsschild D. Fingermutter E. Flanschgelenk-Unterlegscheibe F. Anschlagscheibe G. Flansch H. Antennen-Wellenleiter 5. Die Unterlegscheiben und Muttern installieren. Die Anschlagscheibe dient dem Zweck, das Herabfallen der Antenne in den Tank zu verhindern.
  • Seite 22 März 2020 6. Die Fingermutter und die obere Mutter handfest anziehen. A. Fingermutter B. Obere Mutter 7. Die Antenne und die Flanschbaugruppe auf dem Tankstutzen platzieren und die Flanschschrauben festziehen. A. Antennen-Wellenleiter B. Flansch C. Antenne D. Düse Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 23 März 2020 Kurzanleitung 8. Das Füllstandsmessgerät auf dem Antennen-Wellenleiter platzieren. Sicherstellen, dass der Führungsstift im Messumformerkopf in die Nut am Antennen-Wellenleiter passt. A. Mutter B. Antennen-Wellenleiter C. Fingermutter 9. Die Mutter festziehen, mit der der Messumformerkopf an der Antenne befestigt wird. 10.
  • Seite 24 Wenn die Wetterschutzkappe befestigt ist, kann das Messgerät mittels Sichtlinie über die oben am Kopf liegenden Schrauben ausgerichtet werden. A. Tank B. Tankmitte C. Sichtlinie 12. Sicherstellen, dass das Messgerät in einem Winkel von 45° zur Sichtlinie von der Tankmitte zur Wand ausgerichtet ist. Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 25 März 2020 Kurzanleitung 13. Die Markierungen auf der Flanschgelenk-Unterlegscheibe verwenden, um das Messgerät so auszurichten, dass die Antenne etwa 1,5° in Richtung Tankmitte geneigt ist. Anmerkung Bei Produkten mit hoher Kondensation, wie z. B. Bitumen, sollte das Messgerät mit einer Neigung von 0° montiert werden, um die maximale Signalstärke zu erreichen.
  • Seite 26 Sicherstellen, dass das Nivelliergerät auf einer flachen, stabilen Oberfläche oben am Messumformerkopf aufliegt. Falls erforderlich, die Fingermutter lockern und das Messgerät ausrichten. Anmerkung Sicherstellen, dass das Luftbläschen die 1,5°-Markierung berührt, jedoch nicht darüber hinausgeht. A. Fingermutter 16. Die Fingermutter fest anziehen. Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 27 März 2020 Kurzanleitung 17. Wenn die Wetterschutzkappe entfernt wurde, diese wieder oben auf den Messumformerkopf aufsetzen und die Schraube festziehen. A. Wetterschutzkappe B. Fingermutter Kurzanleitung...
  • Seite 28 (den Messumformerkopf vorübergehend entfernen, um ggf. Platz für Werkzeuge zu schaffen) und durch Biegen der Sicherungsscheibe mit Nase über die Mutter sichern. A. Obere Mutter 19. Das Messgerät verkabeln und mit der RosemountTankMaster WinSetup-Software konfigurieren (siehe Rosemount Tank Gauging Systemkonfigurations-Handbuch). Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 29: Elektrische Installation

    März 2020 Kurzanleitung Elektrische Installation Verkabelung Anschließen des Rosemount 5900S Füllstandsmessgeräts: Prozedur Sicherstellen, dass die Spannungsversorgung ausgeschaltet ist. 2. Den Deckel des Anschlussklemmengehäuses entfernen. 3. Die Kabel durch die entsprechende(n) Kabelverschraubung/ Schutzrohre in das Gehäuse einführen. Die Kabel so mit einer Abtropfschlaufe installieren, dass der untere Teil der Abtropfschlaufe niedriger liegt als die Kabelverschraubung/Leitungseinführung.
  • Seite 30 Kurzanleitung März 2020 Abbildung 5-1: Anschlussklemmengehäuse A. Kabelverschraubungen B. Interne Erdungsschrauben C. Klemmen für Signalleitungen und Spannungsversorgung D. Sicherungsschraube (zum Verriegeln herausschrauben) E. Außenliegende Erdungsschraube F. Deckel Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 31 März 2020 Kurzanleitung Anschlussklemmenblöcke Abbildung 5-2: Rosemount 5900S Anschlussklemmen- block A. Testklemmen B. Innenliegende Erdungsanschlüsse C. Feldbus Tabelle 5-1: Anschlüsse am Anschlussklemmenblock für das Rosemount 5900S Anschluss Beschreibung X1: Tankbus in Eigensicherer Tankbus-Eingang, Spannung und Kommunikati- (Tankbus-Eingang) on (Stichleitung in F...

  • Seite 32: Anschlussklemmenblock, 2-In-1-Einzelbusausführung

    5.2.1 Anschlussklemmenblock, 2-in-1-Einzelbusausführung Abbildung 5-3: Anschlussklemmengehäuse, 2-in-1-Ausführung Testklemmen Innenliegende Erdungsanschlüsse Steckbrücken zwischen X3 und X4 Feldbus Tabelle 5-2: Rosemount 5900S 2-in-1 mit einzelnem Tankbus Anschluss 2-in-1 / Einzelner Tankbus X1: Primärer Tank- Eigensicherer Tankbus-Eingang, Spannungsversorgung und bus-Eingang Kommunikation X2: Primär-Ab- Abschluss für Primär-Tankbus.

  • Seite 33: Konfiguration

    Konfiguration Parabolantenne – Tankgeometrie Die folgenden Parameter werden für die Konfiguration der Tankgeometrie eines Rosemount 5900S Radar-Füllstandsmessgeräts mit Parabolantenne verwendet. Abbildung 6-1: Tankgeometrie-Parameter für den Rosemount 5900S A. Tank-Referenzpunkt B. Tank-Freiraum C. Mindest-Füllstands-Offset (C); Abstand vom Füllstand Null zum Tankboden D.

  • Seite 34: Konfiguration Mit Winsetup

    Kurzanleitung März 2020 Konfiguration mit WinSetup Ein Rosemount 5900S wird gewöhnlich durch die Verwendung des Installationsassistenten in der TankMaster WinSetup- Konfigurationssoftware installiert. Es wird empfohlen, den Rosemount 2460 System-Hub und den Rosemount 2410 Tank-Hub zu installieren und zu konfigurieren, bevor Feldgeräte wie Füllstandsmessgeräte, Temperatur- und...
  • Seite 35 März 2020 Kurzanleitung Abbildung 6-2: Installationsverfahren Rosemount TankMaster 1. Kommunikation 2. Voreinstellungen Rosemount 2460 3. Rosemount 2460 System-Hub Rosemount 2410 4. Rosemount 2410 Tank-Hub Rosemount 5900S Rosemount 2240S 5. Rosemount 5900 und andere Feldgeräte 6. Tanks Rosemount 2230 7. Kalibrierung Kurzanleitung...
  • Seite 36 Kurzanleitung März 2020 Konfiguration in TankMaster WinSetup Ein Feldgerät wie das Rosemount 5900S Füllstandsmessgerät wird gewöhnlich als Teil des Rosemount 2410 Tank-Hub-Installationsverfahrens in TankMaster installiert. Wenn das Messgerät installiert ist, auf die Option Properties (Eigenschaften) klicken, um das Gerät zu konfigurieren.
  • Seite 37 März 2020 Kurzanleitung Das Fenster Eigenschaften umfasst Registerkarten für die Basis- und erweiterte Konfiguration. Abbildung 6-4: Fenster „Eigenschaften“ A. Registerkarten für die Basis- und erweiterte Konfiguration B. Tank-Hub, mit dem das Radar-Füllstandsmessgerät verbunden ist C. Position in der Datenbank des Tank-Hubs D.

  • Seite 38: Basiskonfiguration

    Das Fenster Eigenschaften hat eine Reihe von Registerkarten, über die das Gerät für optimale Leistungsmerkmale konfiguriert werden kann. Die Registerkarten Communication (Kommunikation), Antenna (Antenne) und Geometry (Geometrie) decken die Basiskonfiguration des Rosemount 5900S Abbildung 6-5: Antennenkonfiguration Abbildung 6-6: Tankgeometrie-Konfiguration Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 39: Produkt-Zulassungen

    März 2020 Kurzanleitung Produkt-Zulassungen Rev. 7.15 Informationen zu EU-Richtlinien Die neueste Version der EU-Konformitätserklärung ist unter Emerson.com/ Rosemount zu finden. Standardbescheinigung Der Messumformer wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL), zugelassen von der Federal Occupational Safety and...

  • Seite 40: Installation Von Geräten In Nordamerika

    Verwendung muss mit größtmöglicher Sorgfalt vorgegangen werden, um Stöße und Reibung zu vermeiden. 2. Nichtmetallische Oberflächen können unter bestimmten, extremen Umgebungsbedingungen eine zündfähige elektrostatische Ladung erzeugen. Entsprechende Maßnahmen müssen ergriffen werden, um eine elektrostatische Entladung zu verhindern. Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 41: I6 Kanada Eigensicherheit

    März 2020 Kurzanleitung 3. In dem auf dem Typenschild angegebenen Feld muss der Benutzer die für die jeweilige Installation gewählte Schutzart dauerhaft markieren. Sobald die Schutzart markiert ist, darf sie nicht geändert werden. 4. Bei Einbau als Ex ib Ga/Gb sind die Trennwandmaterialien, die EPL Ga von EPL Gb trennen, je nach Antennenoption aus unterschiedlichen Materialien aufgebaut.
  • Seite 42 PK, FK, HK oder QK Kalrez -20°C bis +230°C PE oder QE EPDM -40°C bis +110°C PB oder QB BUNA-N -35°C bis +90°C PM, FF, HH oder QM FVMQ -60°C bis +155°C PF oder QF -60°C bis +180°C Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 43 März 2020 Kurzanleitung Europa A.7.1 I1 ATEX Eigensicherheit Zulassung FM09ATEX0057X Normen EN IEC 60079-0:2018, EN 60079-11:2012, EN 60079-26:2015, EN 60529:1991+A1(2000)+A2(2013) Kennzeichnun- II 1 G Ex ia IIC T4 Ga II 1/2 G Ex ib IIC T4 Ga/Gb Ta = -50 °C bis 80 °C; IP66, IP67 Ii (lmax) (Vmax) Anschlussparameter...
  • Seite 44 Entsprechende Maßnahmen müssen ergriffen werden, um eine elektrostatische Entladung zu verhindern. 3. In dem auf dem Typenschild angegebenen Feld muss der Benutzer die für die jeweilige Installation gewählte Schutzart dauerhaft markieren. Sobald die Schutzart markiert ist, darf sie nicht geändert werden. Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 45 März 2020 Kurzanleitung 4. Bei Einbau als Ex ib Ga/Gb sind die Trennwandmaterialien, die EPL Ga von EPL Gb trennen, je nach Antennenoption aus unterschiedlichen Materialien aufgebaut. Materialtyp jeder Antenne siehe Zulassungs- Zeichnung D9240040-917. Der Werkstoff darf keinen Umwelteinflüssen ausgesetzt werden, die die Trennwand beeinträchtigen könnten.

  • Seite 46: Technische Vorschriften Zollunion (Eac)

    1. Siehe Zertifikat für spezielle Voraussetzungen. A.12 Japan A.12.1 I4 Eigensicherheit Japan Zulassung CML 17JPN2301X Kennzeichnun- Ex ia IIC T4 Ga/Gb -50 °C ≤ Ta ≤ +80 °C Ii (lmax) (Vmax) Anschlussparameter 30 V 300 mA 1,3 W 1,1 nF 1,5 μH Rosemount 5900S Radar-Füllstandsmessgerät...

  • Seite 47: Zusätzliche Zulassungen

    März 2020 Kurzanleitung Ii (lmax) (Vmax) FISCO-Parameter 17,5 V 380 mA 5,32 W 1,1 nF 1,5 μH Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Siehe Zertifikat für spezielle Voraussetzungen. A.13 Republik Korea A.13.1 IP Korea Eigensicherheit Zulassung 14-KB4BO-0573X Kennzeichnun- Ex ia IIC T4 Ga/Gb (-50 °C ≤...

  • Seite 48: Indien Eigensicherheit

    Eichamtlicher Verkehr Belgien BMS-Zulassung NR. P6.0.014.02-B-16 Eichamtlicher Verkehr Bulgarien Institut für Metrologie Bulgarien 18.10.5106.1 Eichamtlicher Verkehr China CPA-Musterzulassung Zulassung 2012-L134 Eichamtlicher Verkehr Kroatien Zulassung 558-02-01_01-15-2 Eichamtlicher Verkehr Tschechische Republik Zulassung 0111-CS-C022-10 Eichamtlicher Verkehr Estland Zulassung TJA 6.13-3_15.09.11 Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 49 März 2020 Kurzanleitung Eichamtlicher Verkehr Frankreich Zulassung Modell LNE-24609 Eichamtlicher Verkehr Deutschland Zulassung PTB-1.5-4058175 Eichamtlicher Verkehr Indien Zulassung IND/13/12/191 Eichamtlicher Verkehr Indonesien Zulassung DITJEN MIGAS CT-Zulassung 26.10.2010 Eichamtlicher Verkehr Italien Zulassung 183349 (Raptor-System) Eichamtlicher Verkehr Kasachstan GOST-Musterzulassung Zulassung KZ.02.02.06177-2018 Nr. 14983 (5900) KZ.02.02.04018-2014 Nr.

  • Seite 50: Produkt-Zulassungen Für Rosemount 2051

    Sorgfalt vorgegangen werden, um Stöße und Reibung zu vermeiden. IF Kanada Eigensicherheit Zulassung 2041384 Normen CSA Std. C22.2 Nr. 142 – M1987, CSA Std. C22.2 Nr. 213 – M1987, CSA Std. C22.2 Nr. 157 - 92, ANSI/ISA 12.27.01 – 2003, CAN/CSA-E60079-0:07, CAN/CSA- E60079-11:02 Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 51 März 2020 Kurzanleitung Kennzeichnun- Eigensicherheit für Class I, Division 1, Groups A, B, C und D bei Anschluss gemäß Rosemount Zeichnung 02051-1008. Ex ia IIC T3C. Einzeldichtung. Gehäuse- schutzart 4X A.16.2 Europa IA ATEX FISCO Zulassung Baseefa08ATEX0129X Normen EN60079-0:2012+A11:2013, EN60079-11:2012 Kennzeichnun- II 1 G Ex ia IIC T4 Ga (-60 °C ≤...
  • Seite 52 3. Dieses Gerät verfügt über dünnwandige Membranen. Bei Installation, Wartung und Betrieb sind die Umgebungsbedingungen zu berücksichtigen, denen die Membranen ausgesetzt sind. Die Installations- und Wartungsanweisungen des Herstellers sind genau einzuhalten, um so die Sicherheit während der erwarteten Lebensdauer sicherzustellen. Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 53 März 2020 Kurzanleitung Kurzanleitung...
  • Seite 54 Kurzanleitung März 2020 Rosemount 5900S Radar-Füllstandsmessgerät...
  • Seite 55 März 2020 Kurzanleitung Kurzanleitung...
  • Seite 56 The Emerson logo is a Twitter.com/Rosemount_News trademark and service mark of Emerson Electric Facebook.com/Rosemount Co. Rosemount is a mark of one of the Emerson Youtube.com/user/ family of companies. All other marks are the RosemountMeasurement property of their respective owners.
