Schnellstart | Drehmaschine einrichten
5.4

Drehmaschine einrichten

Zunächst müssen Sie im ersten Bearbeitungsschritt die Drehmaschine einrichten.
Das Gerät benötigt für die Berechnung zum relativen Koordinatensystem die
Parameter der einzelnen Werkzeuge. Um ein Werkstück zu fertigen, benötigen Sie
einen von Ihnen festgelegten Bezugspunkt.
X

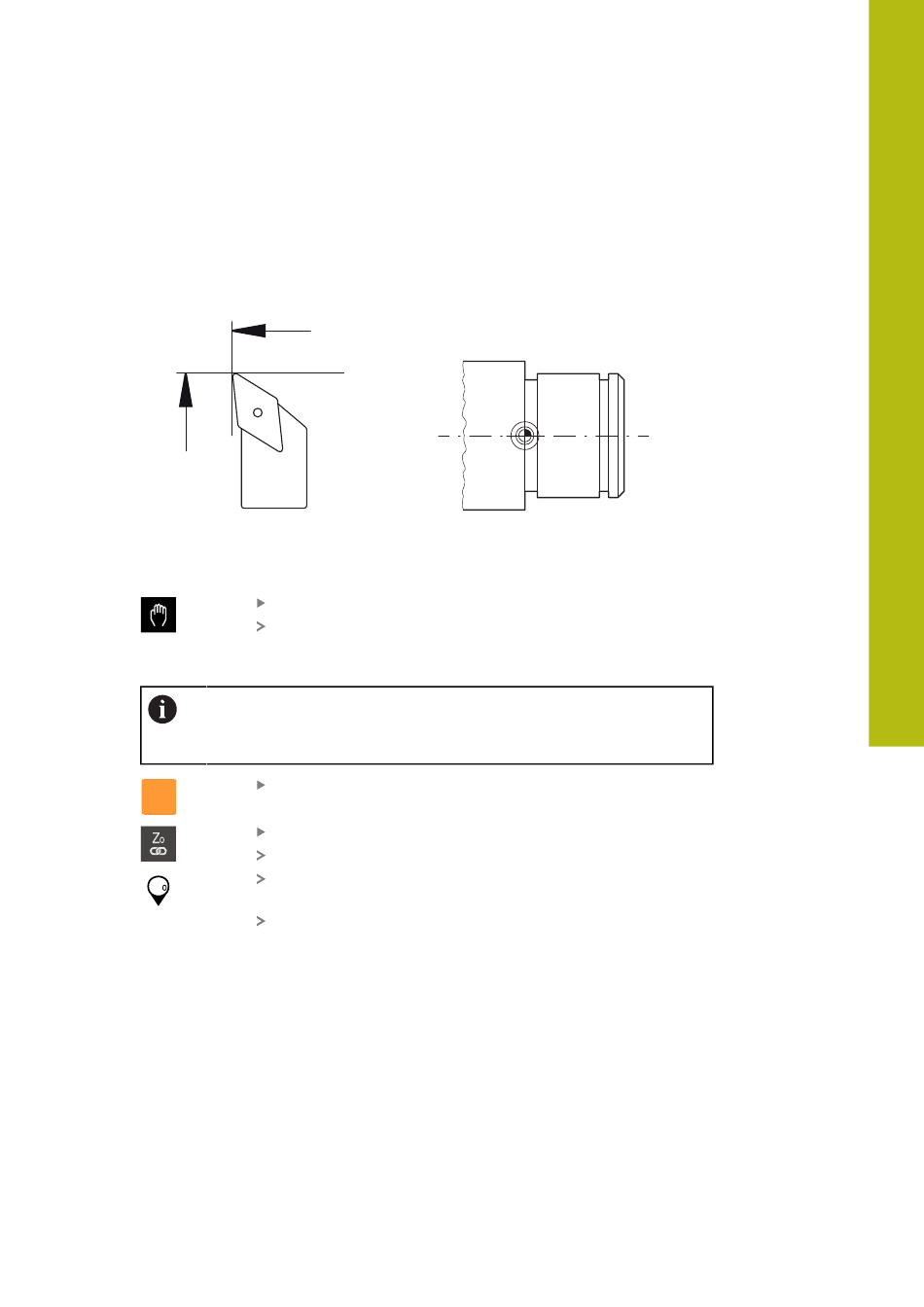

Abbildung 16: Parameter Schlichtmeißel
Aufruf
Achsen koppeln
Bei einer Drehmaschine mit einem Bettschlitten Z und einem
Oberschlitten
zu koppeln.
Z
+Z
HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Drehen | 01/2020
Z
Abbildung 17: Bezugspunkt
Im Hauptmenü auf Handbetrieb tippen
Die Benutzeroberfläche für den Handbetrieb wird angezeigt
haben sie die Möglichkeit, die beiden Achsen Z und
Zo
Im Arbeitsbereich Achstaste Z nach rechts ziehen
Auf Koppeln tippen
Die Achse Zo wird mit der Achse Z gekoppelt
Das Symbol für die gekoppelten Achsen wird neben der
Achstaste Z angezeigt
Der Positionswert für die gekoppelten Achsen wird in
Summe angezeigt
Zo
53
