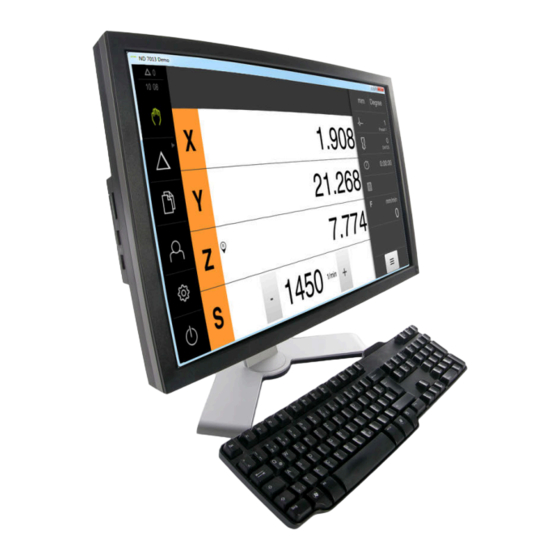

Informationen zum Produkt 1.2.1 Demo-Software zur Demonstration der Gerätefunktionen ND 7000 Demo ist eine Software, die Sie unabhängig vom Gerät auf einem Computer installieren können. Mithilfe von ND 7000 Demo können Sie die Funktionen des Geräts kennenlernen, testen oder vorführen.
.exe Datei DemoBackup.mcc Systemvoraussetzungen Wenn Sie ND 7000 Demo auf einem Computer installieren möchten, muss das System des Computers folgende Anforderungen erfüllen: Microsoft Windows 7 und höher min. 1280 × 800 Bildschirmauflösung empfohlen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Sie Bildschirmaufnahmen vom aktiven Bildschirm des Geräts erstellen. Wenn Sie ScreenshotClient installieren möchten Im Installationsschritt Select Components keine Änderungen der Voreinstellungen vornehmen Weitere Informationen: "ScreenshotClient", Seite 65 Im Installationsschritt Select Components: HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Seite 14
Die Installation wird gestartet, der Fortschrittsbalken zeigt den Status der Installation an Nach erfolgreicher Installation den Installationsassistenten mit Finish schließen Sie haben das Programm erfolgreich auf dem Computer installiert HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Deinstallation wird gestartet, der Fortschrittsbalken zeigt den Status der Deinstallation an Nach erfolgreicher Deinstallation den Deinstallationsassistenten mit OK schließen Sie haben das Programm erfolgreich vom Computer deinstalliert HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Gesten und Mausaktionen Um die Bedienelemente der Benutzeroberfläche zu aktivieren, umzuschalten oder zu bewegen, können Sie den Touchscreen von ND 7000 Demo oder eine Maus verwenden. Die Bedienung von Touchscreen und Maus erfolgt über Gesten. Die Gesten zur Bedienung mit dem Touchscreen können von den Gesten zur Bedienung mit der Maus abweichen.
Seite 19
Drücken und Gedrückthalten der linken Maustaste mit gleichzeitiger Bewegung der Maus; mindestens der Startpunkt der Bewegung ist eindeutig definiert Ziehen löst u. a. folgende Aktionen aus Listen und Texte scrollen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Schaltflächen der Drop-down-Listen sind mit einem Dreieck markiert, das nach unten zeigt. Auf die Schaltfläche tippen Die Drop-down-Liste öffnet sich Der aktive Eintrag ist grün markiert Auf den gewünschten Eintrag tippen Der gewünschte Eintrag wird übernommen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Seite 21
Um einen Dialog zu schließen, auf Schließen tippen Bestätigen Um eine Tätigkeit abzuschließen, auf Bestätigen tippen Zurück Um in der Menüstruktur zur übergeordneten Ebene zurückzukehren, auf Zurück tippen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Das Ausgabefenster ist für die Bedienung nicht relevant und wird beim Beenden von ND 7000 Demo wieder geschlossen ND 7000 Demo startet die Benutzeroberfläche mit dem Menü Benutzeranmeldung Abbildung 3: Menü Benutzeranmeldung HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Im Hauptmenü auf Benutzeranmeldung tippen Auf Abmelden tippen Der Benutzer wird abgemeldet Alle Funktionen des Hauptmenüs außer Ausschalten sind inaktiv Das Gerät kann erst nach Anmeldung eines Benutzers wieder benutzt werden HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Benutzeranmeldung angemeldet war, zeigt das Gerät nach dem Start das Menü Handbetrieb an. Wenn die automatische Benutzeranmeldung nicht aktiviert ist, öffnet das Gerät das Menü Benutzeranmeldung. Weitere Informationen: "Menü Benutzeranmeldung", Seite 34 HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Ausführen eines vorher erstellten Programms mit Bediener- führung Weitere Informationen: "Menü Programmlauf (Software- Option)", Seite 30 Programmierung (Software-Option) Erstellung und Verwaltung von einzelnen Programmen Weitere Informationen: "Menü Programmierung (Software-Option)", Seite 31 HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Bedienelement mit dem Pfeilsymbol tippen, z. B. auf MDI- Betrieb Das Bedienelement wird aktiv angezeigt Erneut auf das Bedienelement tippen Die Gruppe wird geöffnet Gewünschtes Bedienelement wählen Das gewählte Bedienelement wird aktiv angezeigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Benutzeroberfläche für den Handbetrieb wird angezeigt Achstaste Positionsanzeige Statusleiste Spindeldrehzahl (Werkzeugmaschine) Referenz Das Menü Handbetrieb zeigt im Arbeitsbereich die an den Maschinenachsen gemessenen Positionswerte. In der Statusleiste sind zusätzliche Funktionen verfügbar. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Im Hauptmenü auf MDI-Betrieb tippen Das Bedienelement kann einer Gruppe angehören (konfigurationsabhängig). Weitere Informationen: "Gruppierte Bedienelemente auswählen", Seite 26 Die Benutzeroberfläche für den MDI-Betrieb wird angezeigt Achstaste Ist-Position Restweg Statusleiste HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Seite 29
Das Menü MDI-Betrieb ermöglicht die direkte Angabe der gewünschten Achsbewegungen (Manual Data Input). Dabei wird die Distanz zum Zielpunkt vorgegeben, der verbleibende Restweg wird berechnet und angezeigt. In der Statusleiste sind zusätzliche Messwerte und Funktionen verfügbar. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Assistenten durch die einzelnen Programmschritte geführt. Im Menü Programmlauf können Sie ein Simulationsfenster einblenden, das den ausgewählten Satz visualisiert. In der Statusleiste sind zusätzliche Messwerte und Funktionen verfügbar. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Statusleiste und die optionale OEM-Leiste ist im Menü Programmierung nicht verfügbar. Abbildung 6: Menü Programmierung Ansichtsleiste Werkzeugleiste Programmverwaltung Sie können im optionalen Simulationsfenster eine Visualisierung eines ausgewählten Satzes sehen. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Seite 32
Programmverwaltung Das Menü Programmierung ermöglicht die Erstellung und Verwaltung von Programmen. Dazu definieren Sie einzelne Bearbeitungsschritte oder Bearbeitungsmuster als Sätze. Eine Abfolge mehrerer Sätze bildet dann ein Programm. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Abbildung 8: Menü Dateiverwaltung Liste der verfügbaren Speicherorte Liste der Ordner im gewählten Speicherort Das Menü Dateiverwaltung zeigt eine Übersicht der im Speicher des Geräts abgelegten Dateien an. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Spalte. Die Anmeldung eines neuen Benutzers wird in der rechten Spalte angezeigt. Um einen anderen Benutzer anzumelden, muss der angemeldete Benutzer abgemeldet werden. "Benutzer anmelden und abmelden", Seite 23 Weitere Informationen: HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Einstellparametern passen Sie das Gerät an die Erfordernisse am Einsatzort Das Gerät verfügt über Berechtigungsstufen, die eine umfassende oder eingeschränkte Verwaltung und Bedienung durch die Benutzer festlegen. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Achstaste nach rechts ziehen: öffnet Menü, wenn für die Achse Funktionen verfügbar sind Referenzmarkensuche erfolgreich durchgeführt Referenzmarkensuche nicht durchgeführt oder keine Referenzmarken erkannt Ausgewählte Getriebestufe der Getriebespindel Weitere Informationen: "Getriebestufe einstellen für Getriebespindel", Seite 38 HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Wert einstellen oder In das Eingabefeld Spindeldrehzahl tippen, Wert eingeben und mit RET bestätigen Die eingegebene Spindeldrehzahl wird vom Gerät als Sollwert übernommen und angesteuert HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Außerdem haben Sie mit den Bedienelementen der Statusleiste direkten Zugriff auf die Bezugspunkt- und Werkzeugtabelle sowie auf die Hilfsprogramme Stoppuhr und Rechner. 3.9.1 Bedienelemente der Statusleiste In der Statusleiste stehen folgende Bedienelemente zur Verfügung: HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Seite 39
Rechner mit den wichtigsten mathematischen Funktionen und Drehzahlrechner Vorschubgeschwindigkeit Anzeige der aktuellen Vorschubgeschwindigkeit der momentan schnellsten Achse Zusatzfunktionen Zusatzfunktionen im Handbetrieb, abhängig von der konfigurierten Anwendung MDI-Satz Anlegen von Bearbeitungssätzen im MDI-Betrieb HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Statusleiste und die optionale OEM-Leiste ist im Menü Programmierung nicht verfügbar. Mit der optionalen OEM-Leiste können Sie abhängig von der Konfiguration die Funktionen der angeschlossenen Werkzeugmaschine steuern. HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Bedienelement Funktion Tippen auf die Lasche blendet die OEM-Leiste ein oder aus Logo Zeigt das konfigurierte OEM-Logo an Spindeldrehzahl Zeigt einen oder mehrere Vorgabewerte für die Spindel- drehzahl HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die für den Benutzer ausgewählte Sprache wird in der Drop-down-Liste Sprache mit der entsprechenden Flagge angezeigt In der Drop-down-Liste Sprache die Flagge der gewünschten Sprache wählen Die Benutzeroberfläche wird in der ausgewählten Sprache angezeigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Software-Konfiguration | Software-Optionen aktivieren Software-Optionen aktivieren Mit ND 7000 Demo können Sie auch Eigenschaften und Funktionen simulieren, die von einer Software-Option abhängen. Dazu müssen Sie die Software-Option mit einem Lizenzschlüssel freischalten. Der erforderliche Lizenzschlüssel ist in einer Lizenzdatei in der Ordnerstruktur von ND 7000 Demo abgelegt.
Sie beim Speichern der Datei folgenden Teil des Pfades beibehalten: [Produktbezeichnung] ProductsMGE5 [Produktkürzel] user User. Die Konfigurationsdatei ist für ND 7000 Demo zugänglich HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Bevor Sie die Konfigurationsdaten einlesen können, müssen Sie den Lizenzschlüssel freigeschaltet haben. Weitere Informationen: "Software-Optionen aktivieren", Seite 45 Um ND 7000 Demo für die Anwendung am Computer zu konfigurieren, müssen Sie die Konfigurationsdatei DemoBackup.mcc einlesen. Im Hauptmenü auf Einstellungen tippen Die Geräte-Einstellungen werden angezeigt Abbildung 11: Menü...
"Programmlauf" in der Betriebsanleitung ND 7000. Sie müssen das Kapitel "Allgemeine Bedienung" gelesen und verstanden haben, bevor Sie die nachfolgend beschriebenen Tätigkeiten durchführen. Weitere Informationen: "Allgemeine Bedienung", Seite 17 HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Standardeinstellungen übereinstimmt, muss es beim Einrichter (Setup) oder Maschinenhersteller (OEM) erfragt werden. Ist das Passwort nicht mehr bekannt, kontaktieren Sie eine HEIDENHAIN-Serviceniederlassung. Eingabe mit RET bestätigen Auf Anmelden tippen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Bezugspunkt ermitteln Sie mit dem HEIDENHAIN-Kantentaster KT 130. D: 0/0 Abbildung 14: Beispielwerkstück – Bezugspunkt bestimmen Aufruf Im Hauptmenü auf Handbetrieb tippen Die Benutzeroberfläche für den Handbetrieb wird angezeigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Bohrer Ø 5,0 mm vor. Das Durchgangsloch bohren Sie anschließend mit dem Bohrer Ø 19,8 mm auf. Die Werte können Sie aus der bemaßten Zeichnung übernehmen und in die Eingabefelder eintragen. Abbildung 15: Beispielwerkstück – Durchgangsloch fertigen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Gerät übernommen Der Dialog Werkzeuge wird geschlossen Am Gerät die Spindeldrehzahl 400 1/min einstellen Durchgangsloch aufbohren und Spindel wieder freifahren Sie haben das Durchgangsloch erfolgreich aufgebohrt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Abbildung 16: Beispielwerkstück – Passung fertigen Aufruf Im Hauptmenü auf MDI-Betrieb tippen Das Bedienelement kann einer Gruppe angehören (konfigurationsabhängig). "Gruppierte Bedienelemente Weitere Informationen: auswählen", Seite 26 Die Benutzeroberfläche für den MDI-Betrieb wird angezeigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Am Gerät die Spindeldrehzahl 250 1/min einstellen Bearbeitung beginnen, dazu den Anweisungen im Assistenten folgen Auf Schließen tippen Die Abarbeitung wird beendet Der Assistent schließt sich Sie haben die Passung erfolgreich gefertigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Abbildung 17: Beispielwerkstück – Lochkreis fertigen Aufruf Im Hauptmenü auf MDI-Betrieb tippen Das Bedienelement kann einer Gruppe angehören (konfigurationsabhängig). Weitere Informationen: "Gruppierte Bedienelemente auswählen", Seite 26 Die Benutzeroberfläche für den MDI-Betrieb wird angezeigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Am Gerät die Spindeldrehzahl 3500 1/min einstellen Lochkreis bohren und Spindel wieder freifahren Auf Schließen tippen Die Abarbeitung wird beendet Der Assistent schließt sich Sie haben den Lochkreis erfolgreich gefertigt HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
In Name den Namen Beispiel eingeben Eingabe mit RET bestätigen In Einheit für lineare Werte die Maßeinheit mm wählen Sie haben das Programm erfolgreich angelegt und können anschließend mit der Programmierung beginnen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Tiefe: -13 Anzahl der Reihen: 3 Abstand der Reihen: 45 Füllmodus: Lochkranz Eingaben jeweils mit RET bestätigen In der Programmverwaltung auf Programm speichern tippen Das Programm wird gespeichert HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Lochreihe fertigen (Programmlauf) Sie haben die einzelnen Bearbeitungsschritte für die Lochreihe in einem Programm definiert. Im Programmlauf können Sie das erstellte Programm abarbeiten. Abbildung 20: Beispielwerkstück – Lochreihe fertigen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Achsen auf die nächste Position bewegen Den Anweisungen im Assistenten folgen Nachdem Sie die Lochreihe gebohrt haben, auf Schließen tippen Die Bearbeitung wird beendet Das Programm wird zurückgesetzt Der Assistent wird geschlossen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Namen mit dem zugehörigen Sprachkürzel mit den Zeitangaben Jahr, Monat, Tag, Stunde, Minute, Sekunde Abbildung 21: Benutzeroberfläche von ScreenshotClient Verbindungsstatus Dateipfad und Dateiname Sprachauswahl Statusmeldungen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Weitere Informationen: "ND 7000 Demo starten", Seite 22 Auf Connect tippen Die Verbindung mit der Demo-Software wird hergestellt Die Statusmeldung wird aktualisiert Die Eingabefelder Identifier und Language werden aktiviert HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
In das Eingabefeld Identifier den Pfad zum Speicherort und den Namen für die Bildschirmaufnahmen eingeben Den Pfad zum Speicherort und den Dateinamen für Bildschirmaufnahmen in folgendem Format eingeben: [Laufwerk]:\[Ordner]\[Dateiname] ScreenshotClient speichert alle Bildschirmaufnahmen an dem eingegebenen Speicherort HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Um Bildschirmaufnahmen in allen verfügbaren Benutzeroberflächensprachen zu erstellen Im Eingabefeld Language mit den Pfeiltasten all wählen Das Sprachkürzel all wird in roter Schrift angezeigt ScreenshotClient erstellt die Bildschirmaufnahmen in allen verfügbaren Benutzeroberflächensprachen HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
Die Statusmeldung wird aktualisiert: Abbildung 23: ScreenshotClient nach erfolgreicher Bildschirmaufnahme ScreenshotClient beenden Disconnect tippen Die Verbindung zur Demo-Software oder zum Gerät wird beendet Auf Schließen tippen ScreenshotClient wird beendet HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Bohren mit Radialbohrmaschinen | 01/2020...
