Einstiche drehen

Im dritten Bearbeitungsschritt fertigen Sie die beiden Einstiche. Einer der Einstiche
dient als Freistich zur Anlagefläche, der zweite Einstich hält den Sicherungsring.

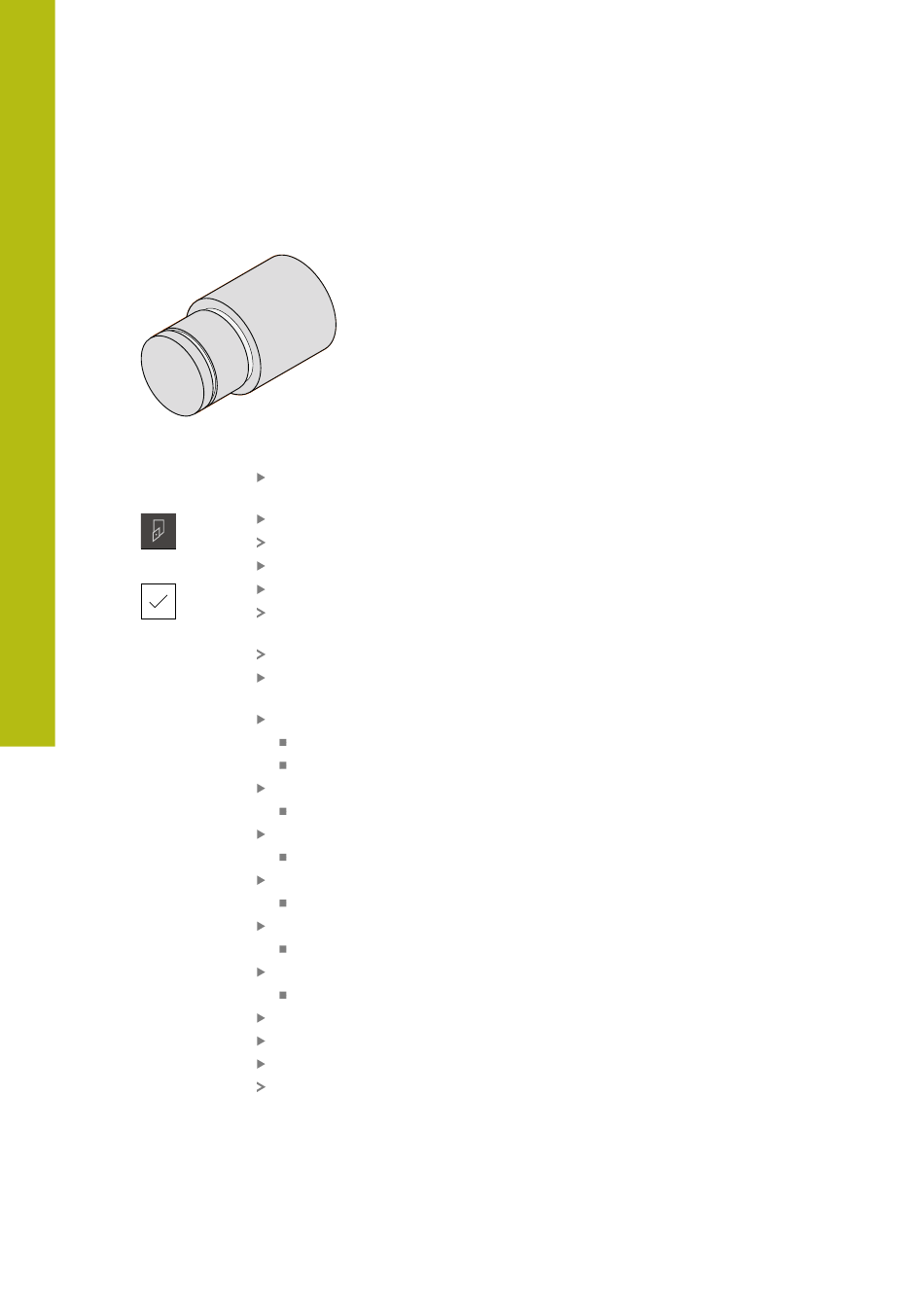

Abbildung 20: Beispielwerkstück – Einstiche fertigen
58
An der Drehmaschine Einstechmeißel in Werkzeughalter
einsetzen
In der Statusleiste auf Werkzeuge tippen
Der Dialog Werkzeuge wird angezeigt
Auf Einstechmeißel 1 mm tippen
Auf Bestätigen tippen
Die entsprechenden Werkzeugparameter werden
automatisch vom Gerät übernommen
Der Dialog Werkzeuge wird geschlossen
An der Drehmaschine die Spindeldrehzahl 400 1/min
einstellen
An der Drehmaschine Werkzeug verfahren auf Position:
X: 21,0 mm
Z: 12,3 mm
An der Drehmaschine Werkzeug verfahren auf Position:
X: 18,935 mm
An der Drehmaschine Werkzeug verfahren auf Position:
X: 21,0 mm
An der Drehmaschine Werkzeug verfahren auf Position:
Z: 12,0 mm
An der Drehmaschine Werkzeug verfahren auf Position:
X: 18,935 mm
An der Drehmaschine Werkzeug verfahren auf Position:
X: 21,0 mm
Mit dem Werkzeug auf eine sichere Position freifahren
Vorgang für den zweiten Einstich wiederholen
Spindel ausschalten
Sie haben die Einstiche erfolgreich gefertigt
