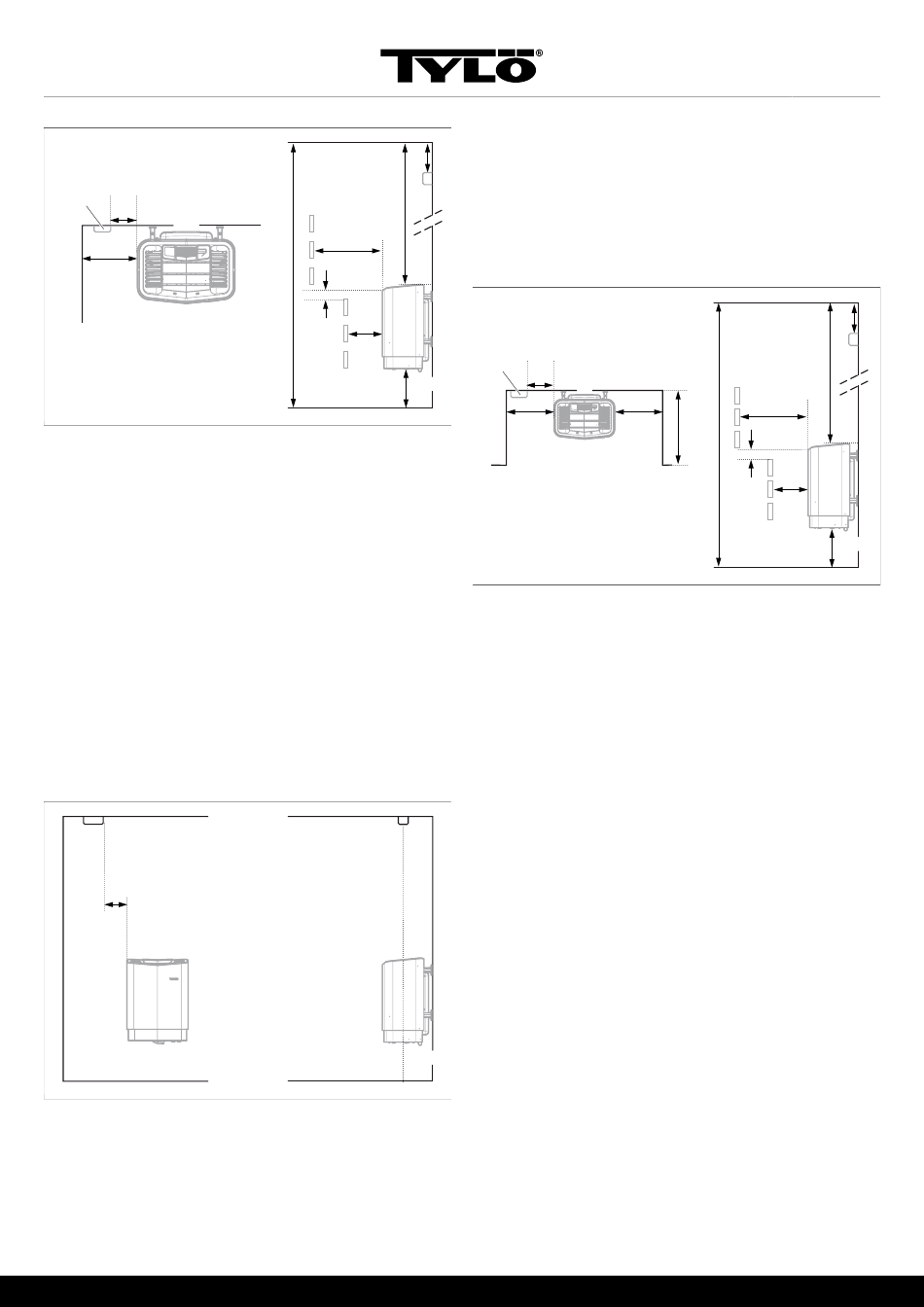

Fig 3: Emplacement du poêle – montage normal
1. Distance minimum par rapport aux cloisons latérales : 110
mm
2. Emplacement du capteur : à 200 mm de l'appareil
3. Capteur
4. Emplacement du capteur : à 40 mm du plafond, quelle que
soit sa hauteur
5. Distance minimum par rapport au plafond : 1200 mm
6. Distance minimum par rapport aux aménagements : 100
mm
7. Hauteur minimum sous plafond : 1900 mm
8. Distance minimum : 20 mm
9. Distance minimum par rapport aux aménagements : 30 mm
10. Distance minimum par rapport au sol : 100 mm
Si la paroi sur laquelle doit être installé le capteur comporte une
quantité importante de matériau isolant (par exemple : béton,
tuiles, etc.) ou si la paroi est constituée de verre renforcé, le cap-
teur peut être placé à l'avant du poêle (au niveau du milieu de
l'appareil, vu de devant comme des côtés cf. Fig 4, page 3).
1
Fig 4: Montage du capteur au plafond, au niveau du milieu de
l'appareil, vu de devant comme des côtés
1. 200 mm
4
5
6
7
9
8
10
Emplacement du poêle – montage en encastré dans
une niche
Pour installer le poêle dans une niche :
1. Placer l'appareil à une distance suffisante du sol, des parois
latérales et des aménagements (cf. Fig 5, page 3).
2. Placer le capteur comme l'indique l'illustration (cf. Fig 5, page
3).
3
2
1 1
Fig 5: Emplacement du poêle – montage en encastré dans une
niche
1. Distance minimum par rapport aux cloisons latérales : 200
mm
2. Emplacement du capteur : à 200 mm de l'appareil
3.
Capteur
4. 1000 mm max.
5. Emplacement du capteur : à 40 mm du plafond, quelle que
soit sa hauteur
6. Distance minimum par rapport au plafond : 1200 mm
7. Distance minimum par rapport aux aménagements : 100
mm
8. Hauteur minimum sous plafond : 1900 mm
9. Distance minimum : 20 mm
10. Distance minimum par rapport aux aménagements : 30 mm
11. Distance minimum par rapport au sol (pieds exclus) : 100
mm
Emplacement du panneau de commande
L'emplacement du panneau de commande doit respecter les dis-
tances de sécurité.
5
