Bedienungsanleitung
2-Säulen- Hebebühnen Typen: H 300 / H354 / H327 / H355 / H400
Wichtiger Hinweis:
Bei starken Spannungsschwankungen, Störimpulsen oder sonstigen Störungen, kann es
vorkommen, dass eine Sicherheitselektronik die elektronische Steuerung abschaltet, und
somit kein Fahrbetrieb mehr möglich ist. In den meisten Fällen kann die elektronische
Steuerung durch das Aus- und Einschalten mittels Hauptschalter wieder aktiviert werden.
Hubsäule ohne Abdeckung
Weiss
Braun
Grün

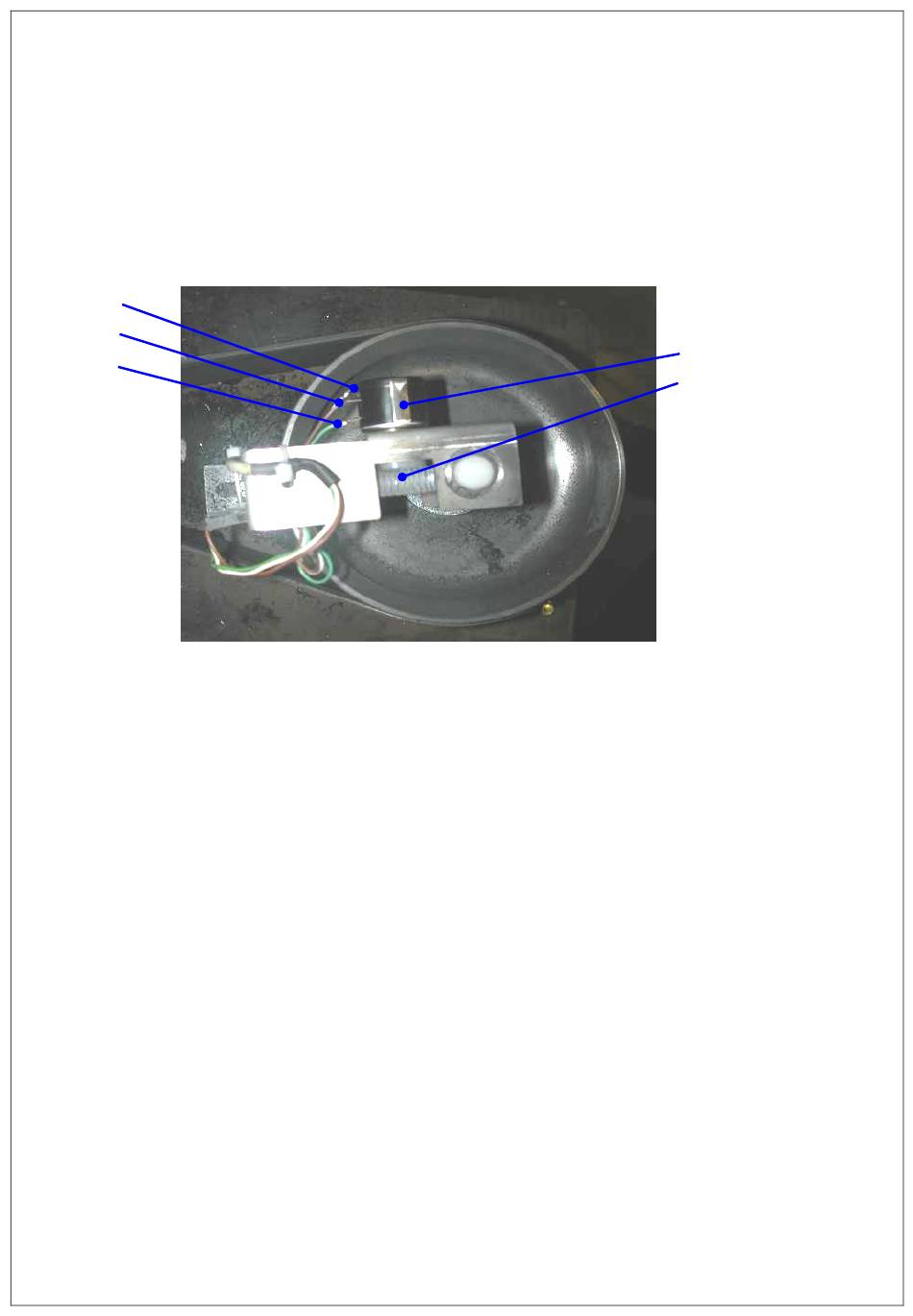

Die Wegaufnehmer P1 und P2 sind an der Hebebühne nicht gekenntzeichnet. Die Lage der Bauteile entspricht dieser Skizze. Die
Verdrahtung der Wegaufnehmer muss nach vorgegebenem Schema entsprechend der Farbzuordnung durchgeführt werden.
Falsche Verdrahtung zerstört die Wegaufnehmer!
Beim Einsetzen eines neuen µControllers oder einer neuen Platine, sowie bei einer
sonst nicht behebbaren Störung im Steuerungsablauf, kann die Durchführung der
nachfolgenden Prozedur Abhilfe verschaffen!
EEPROM aktivieren
1.
Hauptschalter aus
2.
Brückenstecker (Jumper) auf gebrückt stecken
3.
Hauptschalter ein – Dioden blinken grün / orange
4.
3sec warten
5.
Hauptschalter aus
6.
Brückenstecker (Jumper) entfernen (auf nicht gebrückt stecken)
7.
Hauptschalter ein
8.
Steuerung aktivieren über Stellung 8 des Programmschalters und Enter-Taste drücken untere/obere
9.
Endwerte und Haltepunkt neu einstellen (siehe oben)
Aktivierung / Diagnosefunktion
HINWEIS: Die Bühne sollte sich im mittleren Β Β Β Β ereich befinden, um die im Test notwendige Auf-/Abwärtsfahrt
zu ermöglichen.
Aktivierung der Diagnosefunktion durch Codierschalter Stellung 8 und Drücken der Taste Enter.
Im Anschluss blinken beide LEDs rot/grün und der Summer ertönt intervallartig.
Die Steuerung wartet auf das Drücken der Taste für aufwärts.
drücken LED1 leuchtet rot - LED2 geht aus. Der Sicherheitskreis wird überprüft. Ist dieser ohne Fehler geht
Taste AUF
LED1 aus – LED2 leuchtet rot und die Relais für die Aufwärtsfahrt werden aktiviert. Die Hebebühne fährt aufwärts – beide
LEDs leuchten rot
.
Seite 33
Wegaufnehmer
Zahnritzel
